"Long life" 144 MHz, 750+ Watt PA
MADE BY KOTEL
With GU78B tube....
V našem klubu vznikla potřeba spolehlivého PA, který by byl schopen s
dostatečnou spolehlivostí a provozní rezervou dodat VF výkon 750W, což je
maximální povolený výkon pro třídu A v ČR. Ačkoliv já zatím takovou
operátorskou třídu nemám, pustil jsem se do vývoje PA, který by takové
podmínky splňoval.... Jelikož a nýbrž a protože jsem měl doma GU78b, volba
padla na ni .Tato elektronka dodá 750W s dostatečnou rezervou a je
předpoklad, že v PA bude "navěky". Dalším důvodem pro výběr této
elektronky je to, že bude provozována velmi krotce a tedy její
intermodulační produkty by měly ostatní stanice v závodě rušit méně, než v
případě elektronek menších, ale provozovaných poblíže svého výkonového
maxima... Neboť jsem (pro konstrukční problémy) nepřítelem obvodů typu
lambda/4 rozhodl jsem se pro konstrukci s obvodem lambda/2, ačkoliv tento
obvod má vedle předností i své nevýhody .. Mezi přednosti patří
bezproblémová izolace - na rezonátoru není nutný (jako u l/4) žádný
vazební, či blokovací konstrukční kondenzátor, kterým tečou velké jalové
proudy, vychází malá kapacita na ladění a vazbu, u koaxu rezonátoru pomáhá
trubka na elektronce k její teplotní stabilizaci (viz OK1VPZ ve sborníku
Klínovec 88)... Teď ty nevýhody: jednoznačně rozměry - pro l/2 koaxiální
rezonátor vychází dutina PA téměř 1m dlouhá!! Není to tedy žádné
děcko....Dalším problémem je rozkmit VF napětí na rezonátoru, výpočtem
bylo zjištěno, že na konci tohoto obvodu bude VF napětí téměř 105kV, což
věru není málo....
Technické parametry....
Ua - 3100v - No load.
Ua - 2500v - Full load.
Ug2 - 315v
Ia - 1.5 A
Ia PEP - 4A
I fil - 3.5 - 4A
U fil - 27V
U fil - EME - 28V
Pout - 3000W Linear
P out MAX - 4000W (do limitace - teoretický předpoklad)
English version
Další fotky budou - už jsou, ale ještě ne tady...
A nezapomeň: Life is too short for QRP!!!
--------------------------------------------------------------
Praktické zkoušky a proces bastlení..
24.8.04
PA Byl odzkoušen v provozu, tak zatím změny neplánuji .. Doufám že jsem
vývoj již dokončil :-)
27.7.04
Pa je nyní po přestavbě na turbínu z RVG od OK1VPZ tímto za ní děkuji .
Dnes jsem z PA TAHAL 2000W !!
Jen se vyskytl problém s ostrostí ladění Pa je pro -3dB široký pouze
600kHz . Což je zoufale málo při přivazbení
Již je rezonátor moc dlouhý, časem ho ještě pokrátím tak cca o 2-3cm a
bude to ok .. Optimálně vychází vazba na
3MHz - 3dB
28.3.04
PA otestován pod zátěží .. 900W in 500W out...
Krom drobného nepřispůsobení v katodě vše OK
25.2.04
Z důvodu že zatím nemám jekl na rám PA nepokračuji ... Až bude jekl, bude
update...
15.2.04
Test ochrany g2 a zkouška zdroje předpětí . Ochrana g2 OK zapne při 2100v
a odpadne při 1000v. Zdroj předpětí také OK.
7.2.04

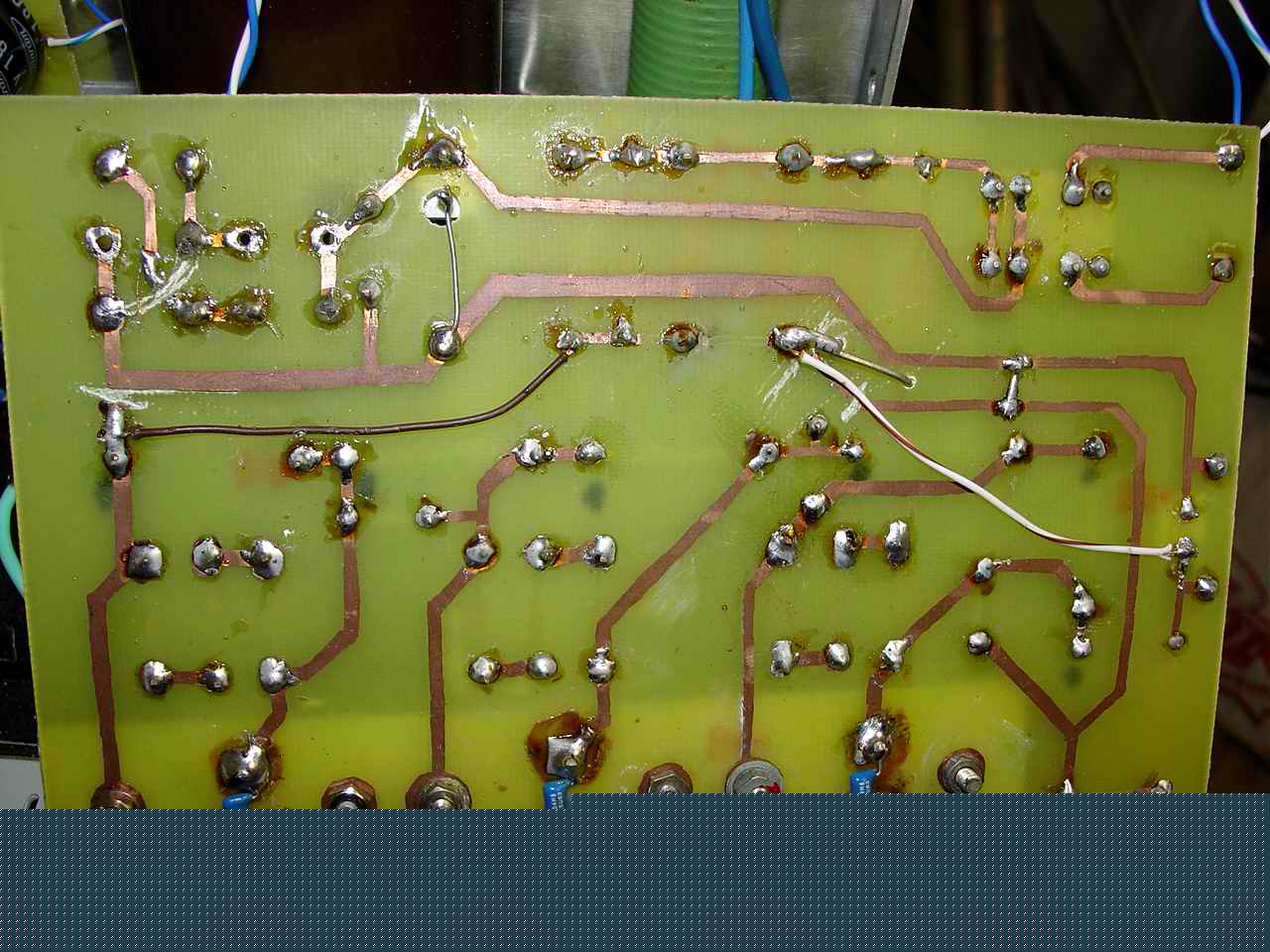

.Dnes jsem přidal tlumivku pro ochranu výstupního relé a namontoval na bok
PA pomocný transformátor a desku stabilizace g2 .
5.2.04
Dneska jsem nechal v konci ztrácet 1250W po dobu 5minut . A měřil teplotu

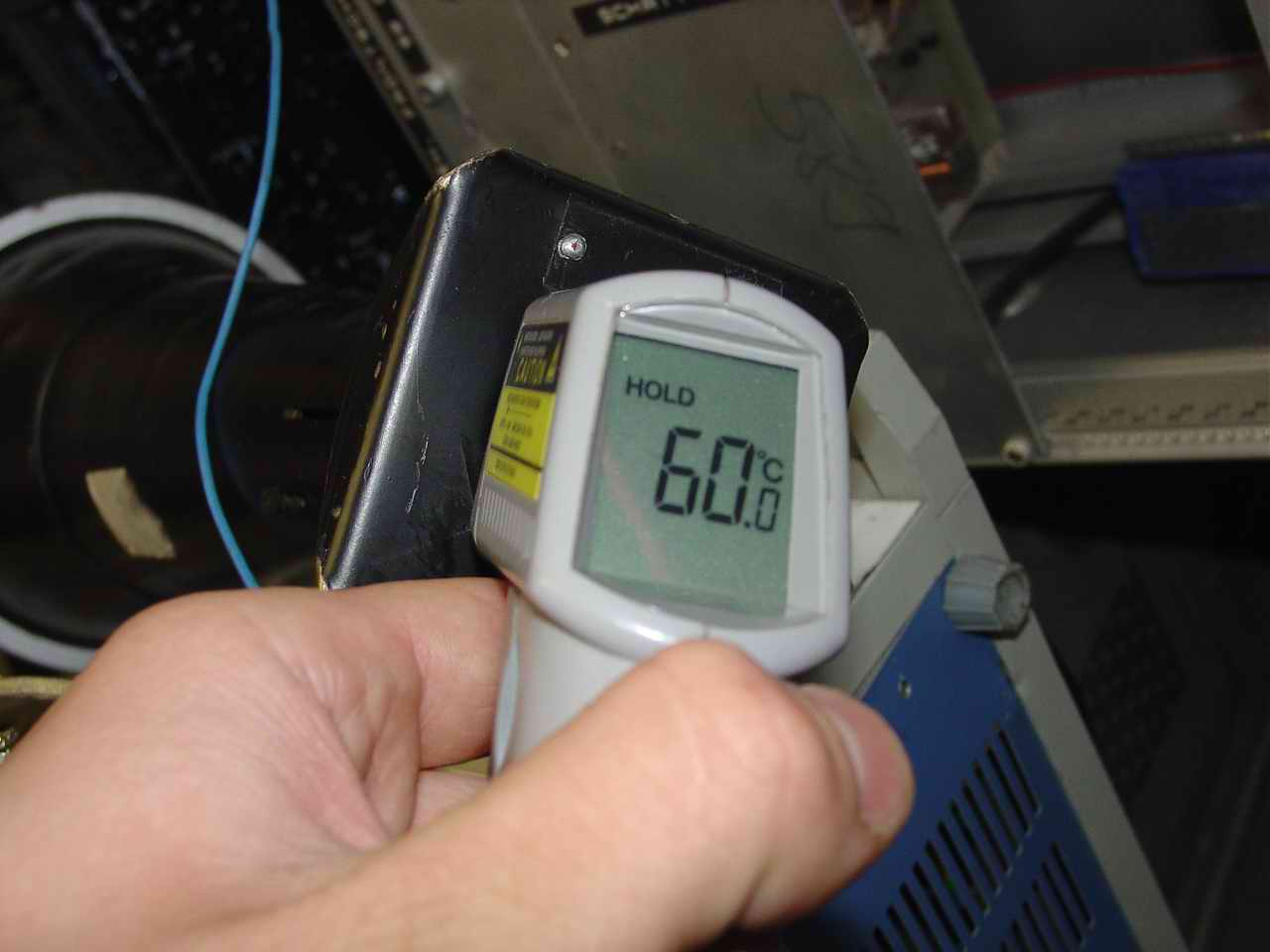

vzduchu vycházejícího z dutiny, teploměr ukázal 60 stupňů což je sice
pouze orientační ale svědčí to o dostatečném chlazení PA. Na lampě mohlo
být cca 130°C.
---------------------------------------------------------------------------------------------------------------------------------------
Další fotky a info zde:
http://www.nd2x.net/OK1BAF.html a zde:
long_life_750watt_gu78b_en.htm

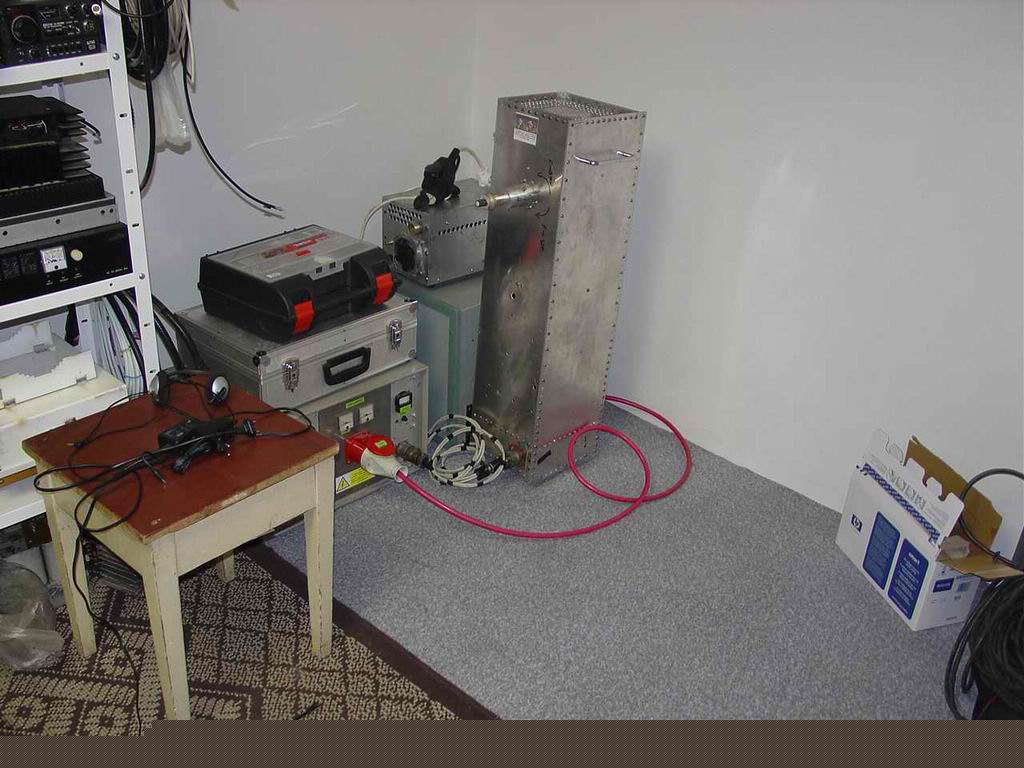

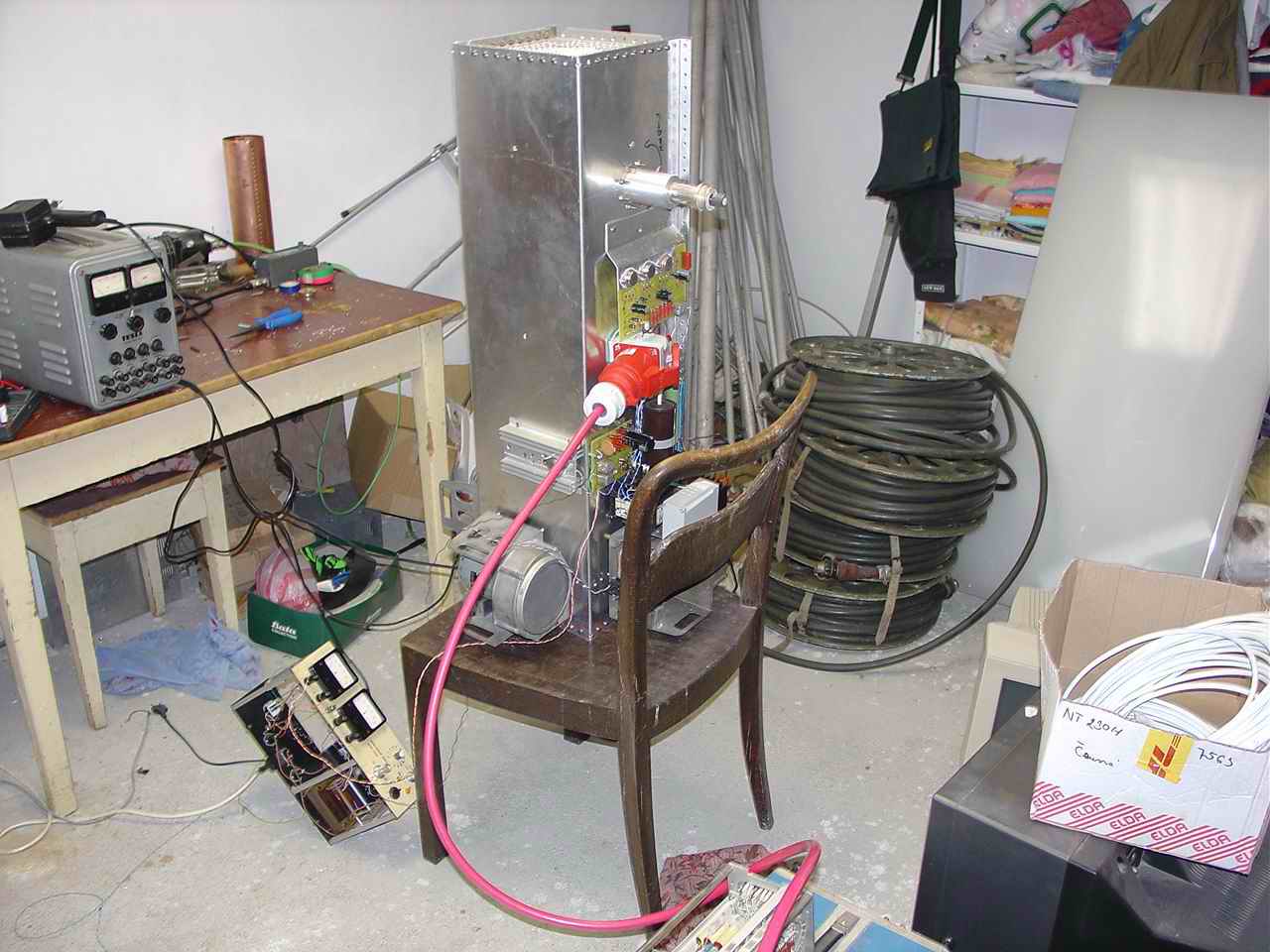

Připraveno na zaklíčování - ta bedna vzadu je tichý ventilátor z RVG960ky

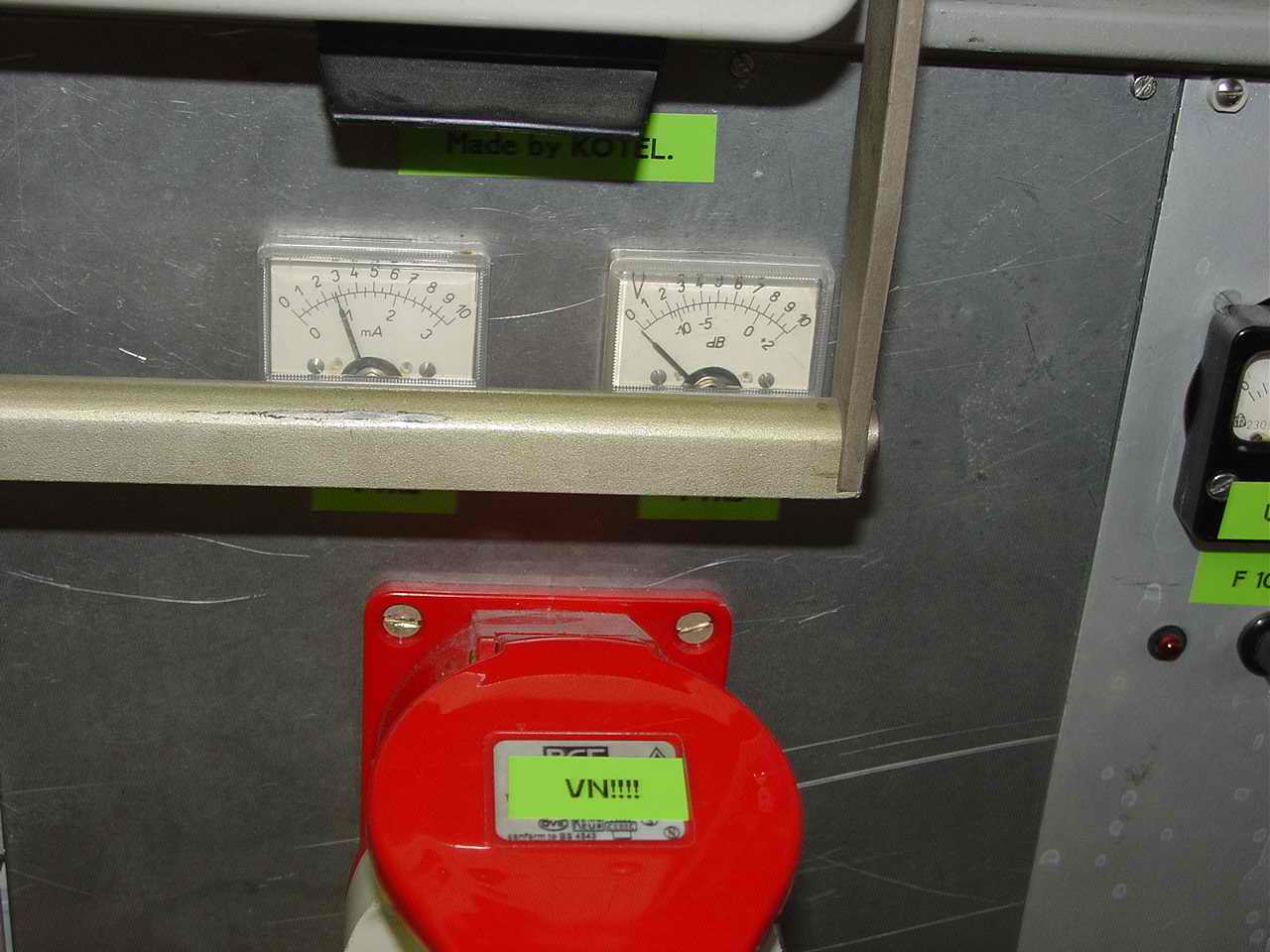

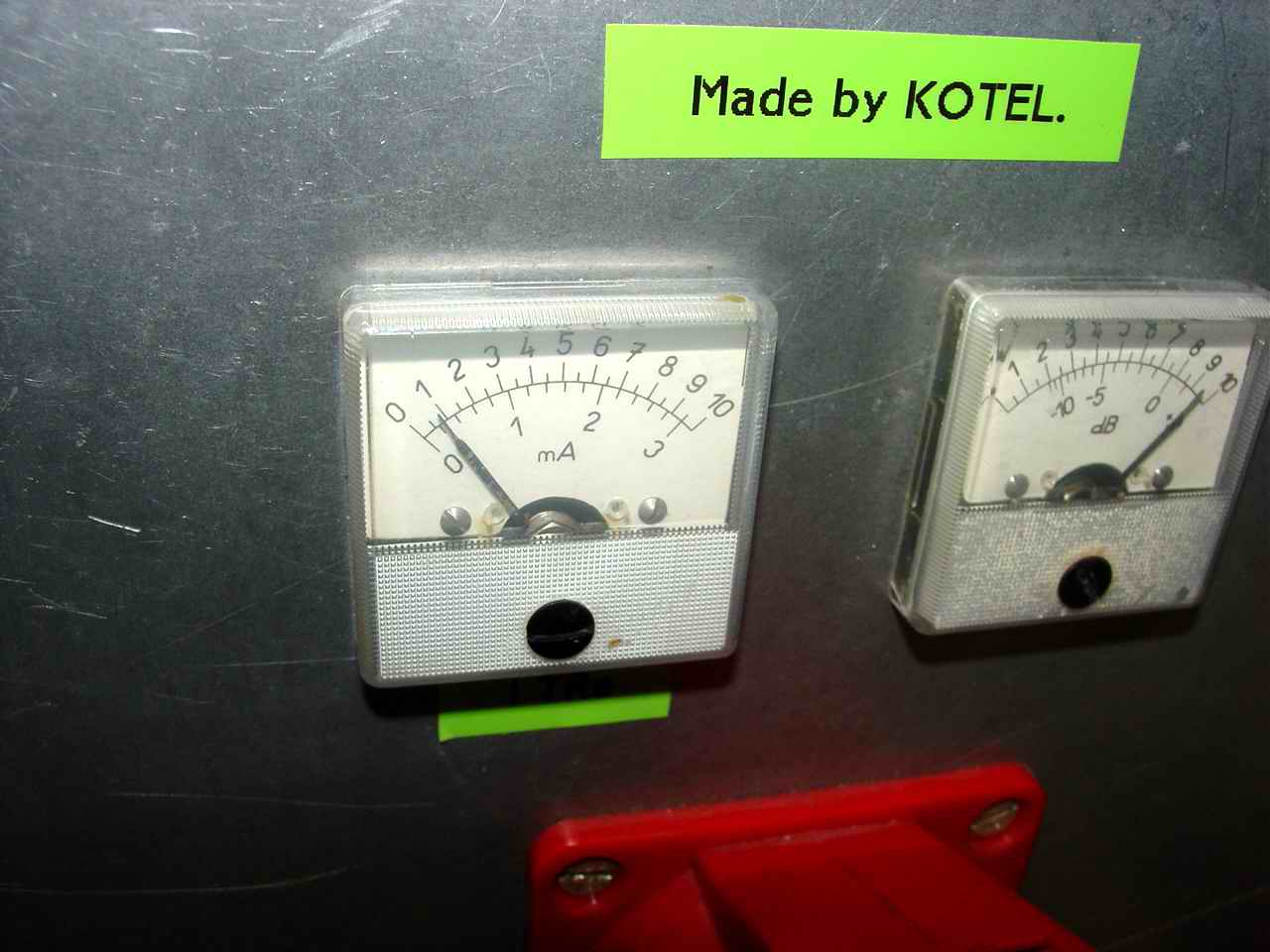

Uš nám to teče 200mA klid proudu Ampérmetr je třeba /2 ...
Ledky indikují žhavení OK a PTT-ON !!!

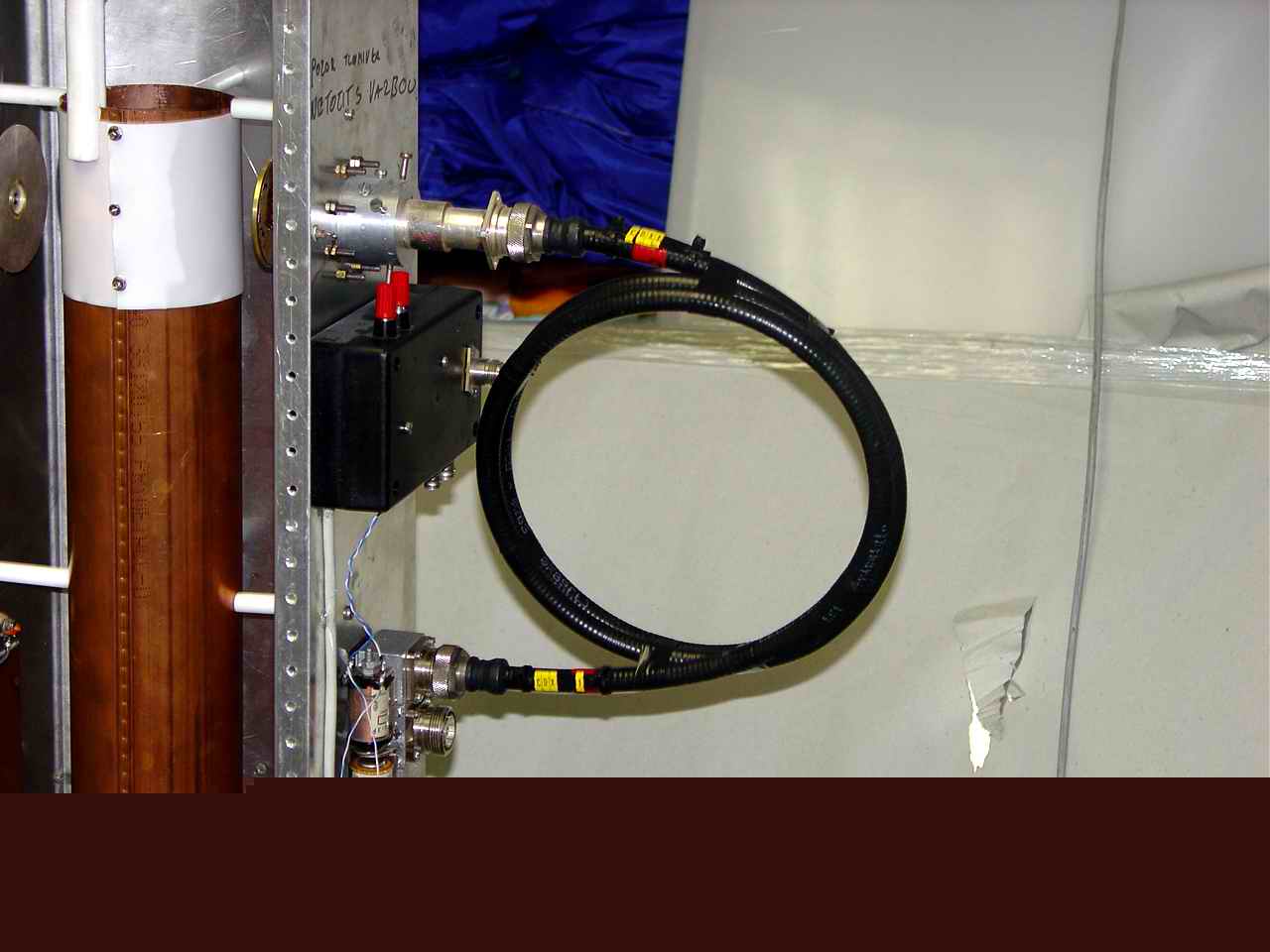

Nový kabel z dutiny a koaxiální relé na boku konce ..

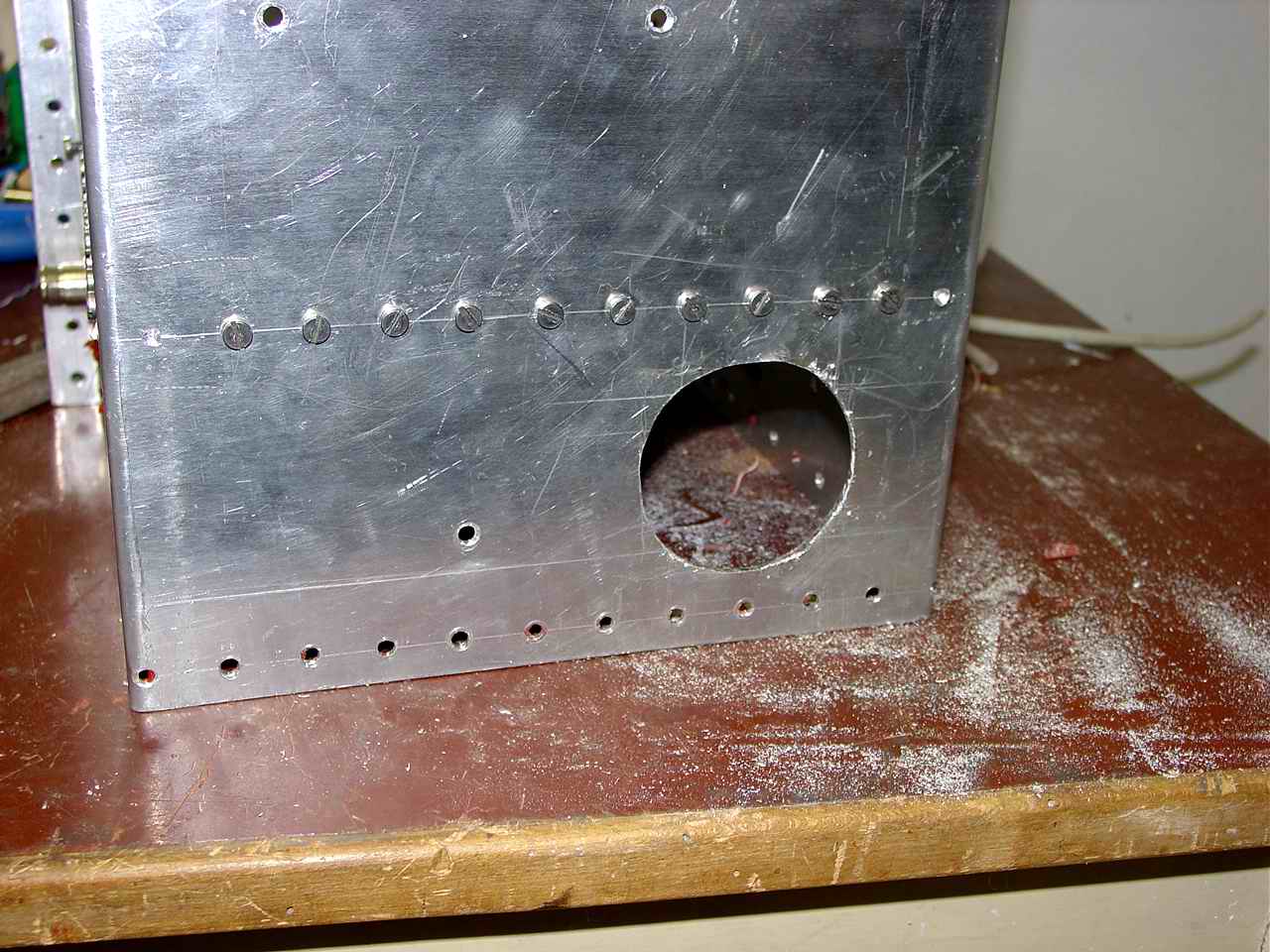

Vstup chladícího vzduchu je nyní mocný ..

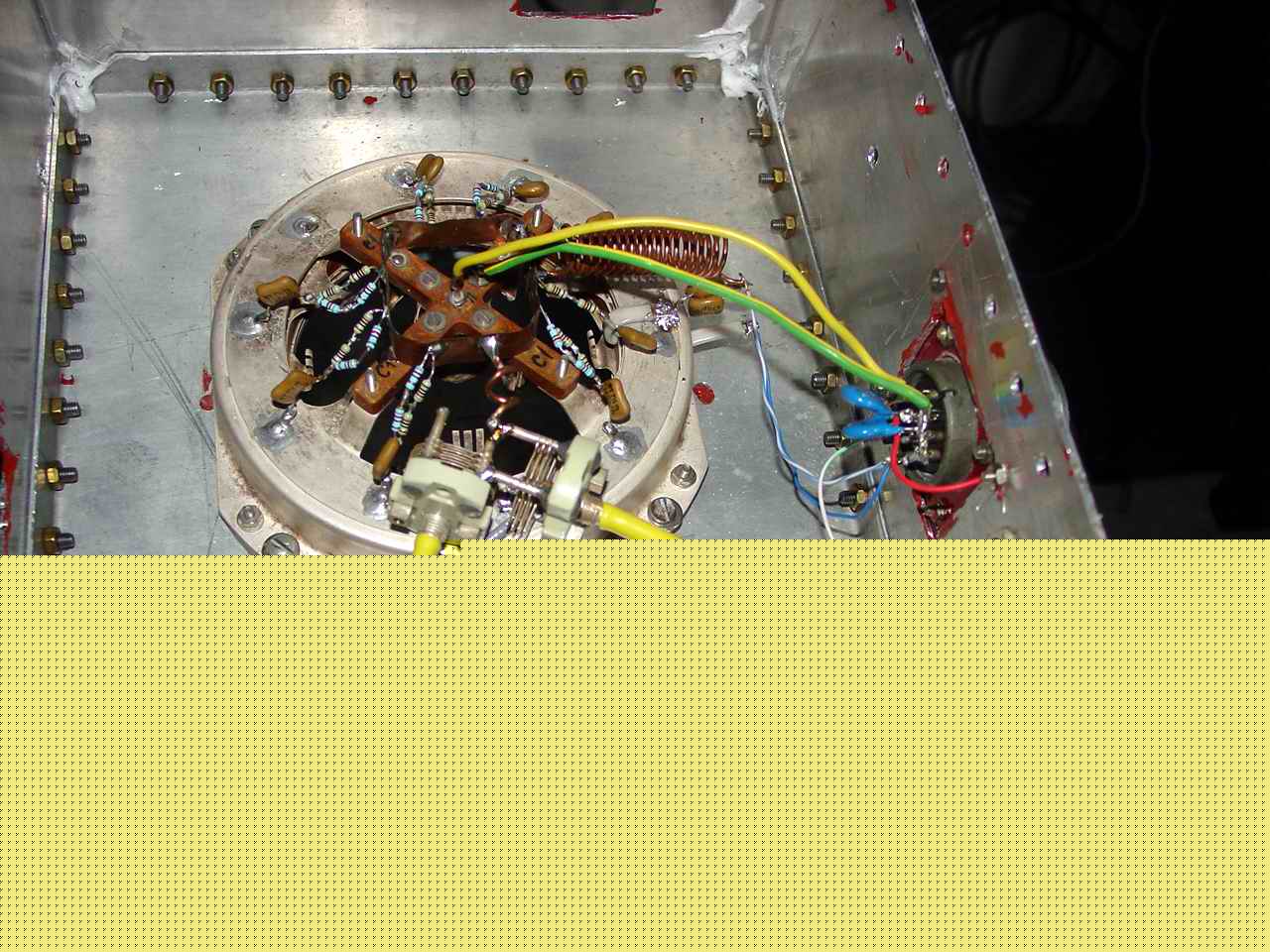

Předrátovaná katoda - sice ne tak hezky, ale licnou ... A byl doplněn tlumící
obvod na cca 125Ohm .

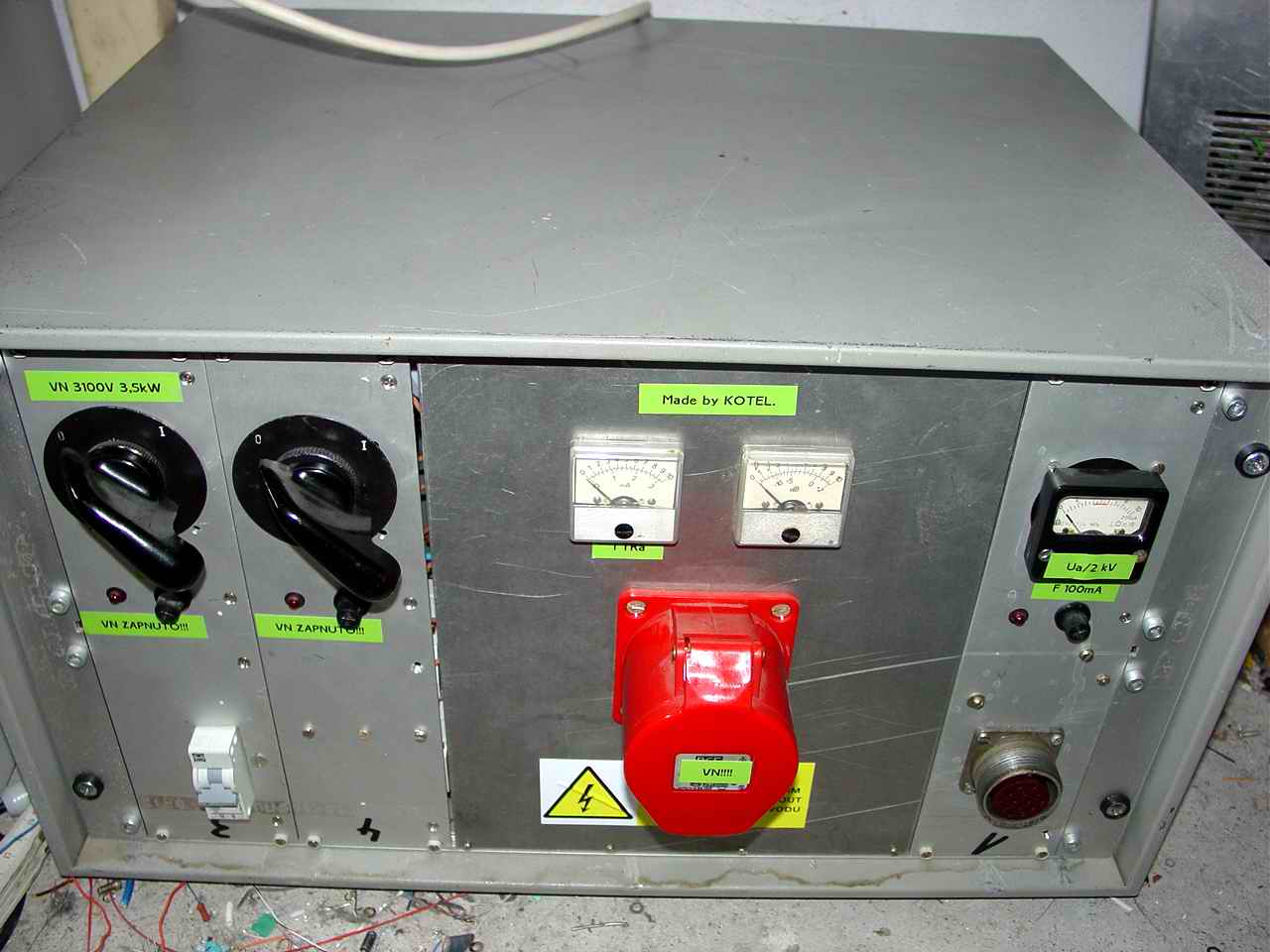

Rekonstrukce se dotkla i zdroje VN , nyní je v něm žhavení a zdorj G1 + G2
+ 12V
Toto býval zdroj G2 . čest jeho památce .. Někdy uveřejním schéma nového
zdroje G2 + G1 s ochranou.

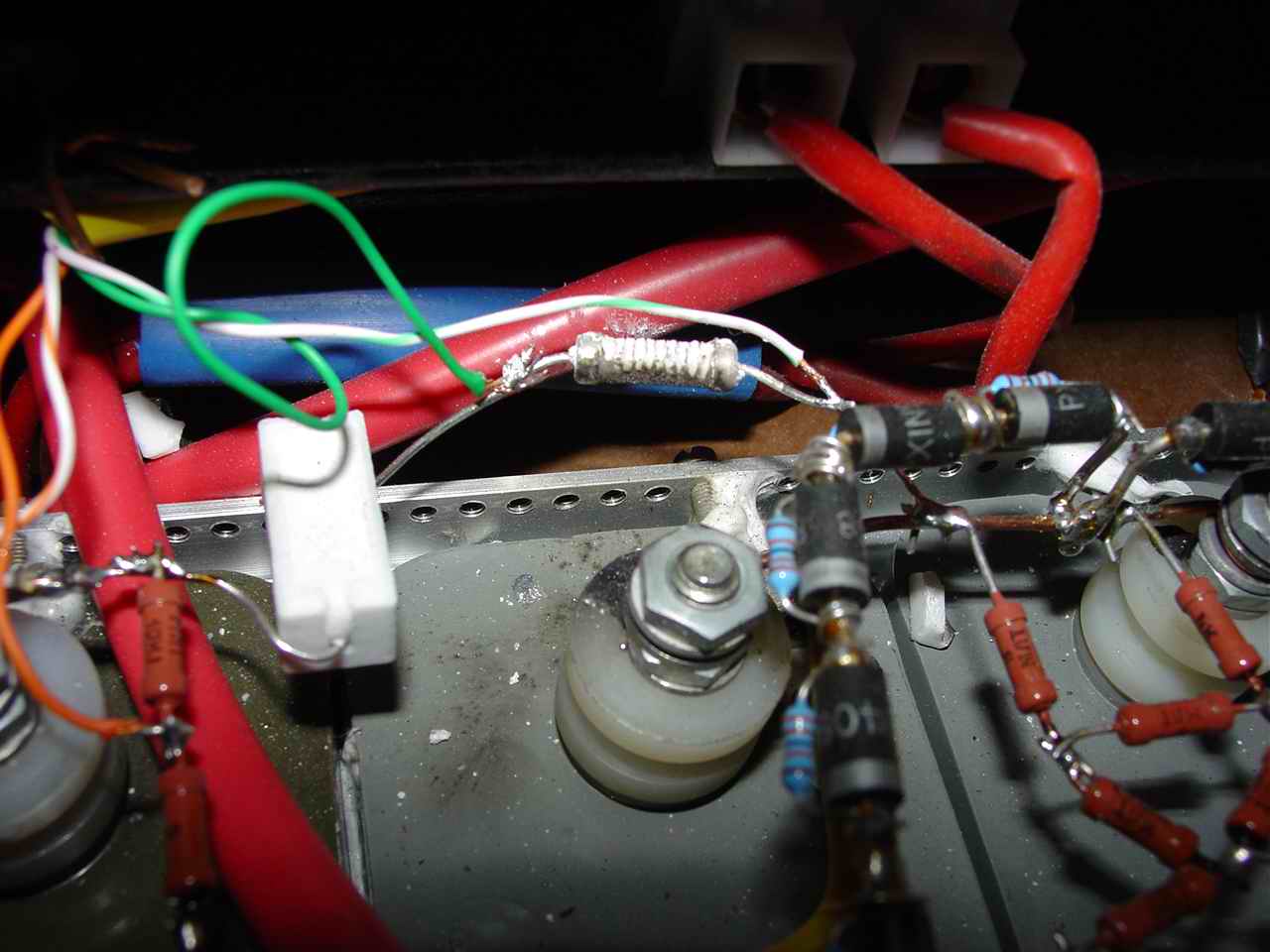

Tak nám to plesklo .. Pravděpodobně zakmitnutí nebo si lampa vyjiskřila
grotík :-) R-1Ohm 5W
Poslední fotka PA před přestavbou na jiné chlazení ..
Proud z VN zdroje je cca 300mA při 3000V --- 900W IN
Teplota uvnitř zátěže po 3 minutách

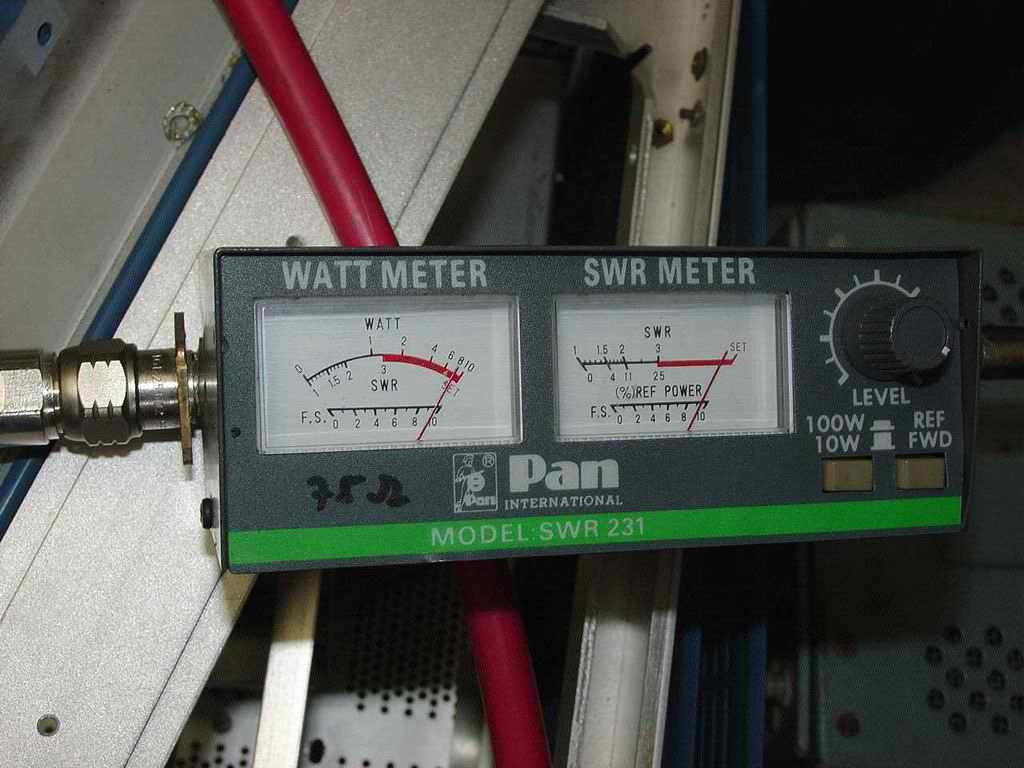

Výkon ven watmetr je ocejchován do 600W ...

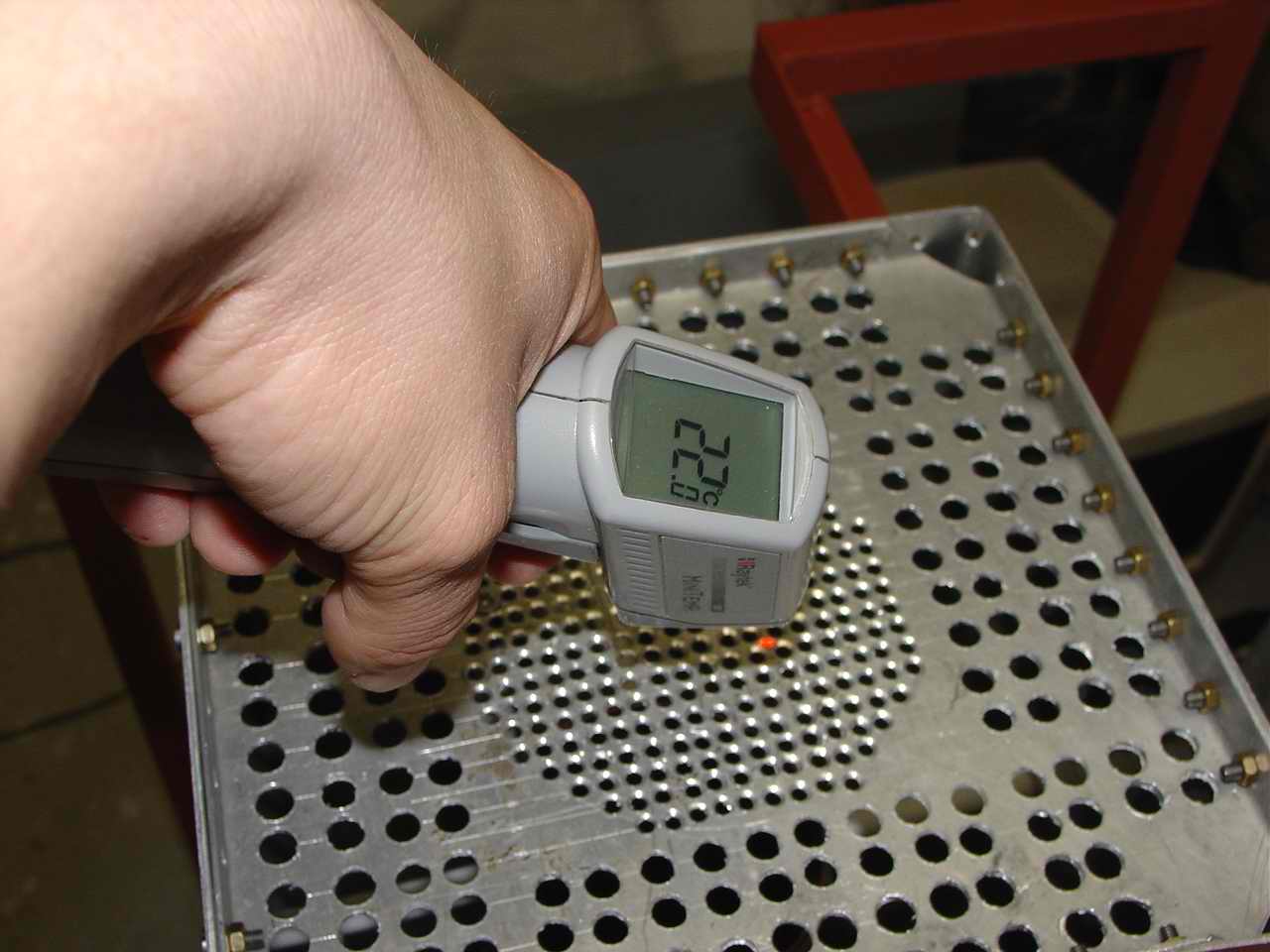

Měření teploty vzduchu vycházejícího z rezonátoru ... Teplota v místnosti
je 15°C , Ztrátový výkon na a 400W ,t-3min

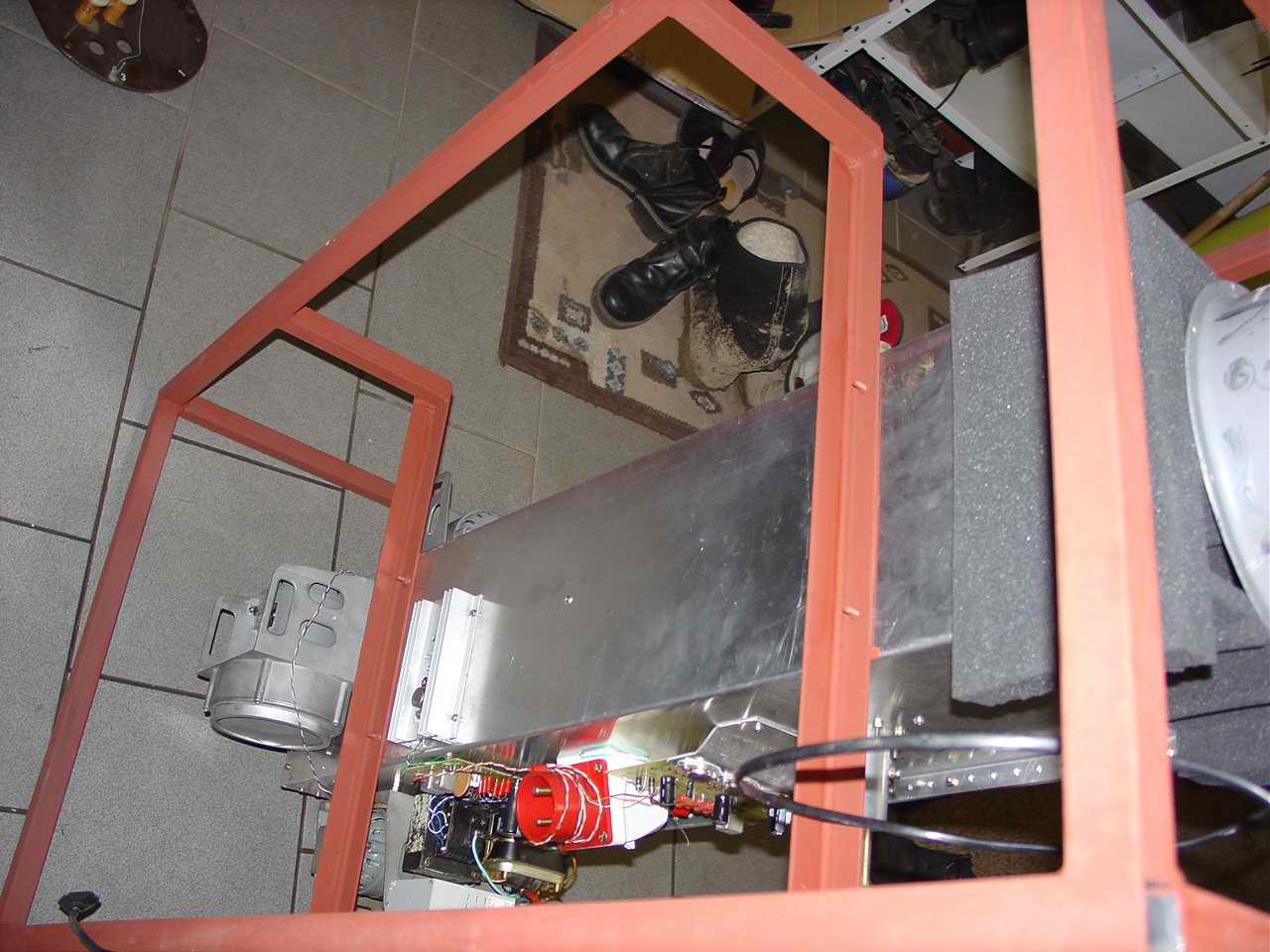

Zarámovaný PA bohužel zámečníci to udělali trošku větší ...
Zarámovaný PA bohužel zámečníci to udělali trošku větší ...
Tak tady to je v celé své kráse .. Nemám bohužel scaner tak aspoň takhle a
komu se to nelíbí ať to překreslí a pošle mi to.....
Teď k tomu schematu .. Zdroje g1 a g2 jsou zapojeny jako paralelní
stabilizátory . Ochrana g2 je naprosto jednoduchá , hlídá se přes dělič na
anodě jestli je přítomno napětí alespoň 1000V jinak g2 odpadne aby se
zabránilo její destrukci . Ochrana výstupního relé hlídá se jestli je
galvanická vazba na anténu pokud jde o anténu otevřenou je zapojen spínač
kterým se výstupní konektor SS uzemní aby mohla ochrana fungovat . Pohled
na hořící koaxiální relé je sice hezkej ale mně se nějak nelíbí ....
Test ochrany g2 .. Zapíná při 2100V a odpadne při 1000V.
|
