G1 voltage regulator.

Zdroj předpětí katody pro PA s tetrodou GU78b.

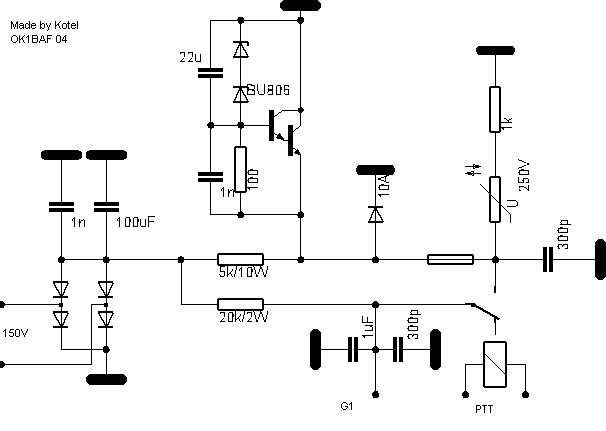

Zde popsaný zdroj jsem postavil a provozuji ve svém PA s GU78b , je to opět paralelní stabilizátor , kvůli malému zesílení tranzistoru cca 100.Nemá toto zapojení sklon ke kmitání , Ochranný obvod na vstupu zdroje jsem použil po plesknutí v elektronce , kdy mi prohořel tišták na zdroji G1 , po aplikaci tohoto zapojení se již nikdy hoření spojů nedělo :-)


 Rezistor 5k/10W volíme podle použitého výstupního napětí . Aby obvodem tekl proud cca 10-20mA .Vzorec doufám nemusím uvádět doufám že ten kdo staví PA ohmův zákon ovládá v potřebném rozsahu :-)

Jen pro INFO: napětí stabilizátoru bude o napětí o přechodu větší než napětí na diodách ..:-) Diody postačí 1.6W .

Zdroj předpětí trvale teče proud aby se posadil .Protože při předpětí cca 96V je každý V desítky miliampér , u GU78b 40-80mA/V . Moc se mi tato úprava osvědčila .

Dále je třeba dát pozor na maximální napětí elektronky na G1 abychom předešli průrazu závěrným napětím ..

Blokování je dobré provádět kondenzátory typu WK-nevzpomenu na číslo protože mají napětí 300V kdežto klasický do cca 100V ! A pamatujte ne všechen kondenzátor blokuje na 2M!!!
