Před lety jsem byl konfrontován s požadavkem udělat 70cm sdružovač pro 2 PA moduly se sumárním výkonem 800W. Použil jsem k tomu konektory N (Suhner), čím byly dány základní rozměry. Druhým požadavkem zadání bylo dostat se do rozměrů stránky A5 (půdorys), aby následně bylo možné vyrobit stejně velký sdružovač pro 23cm. Bylo tedy jasné, že okolo mikropásku bude muset být použito dielektrikum vyššího epsilon r, než je vzduch. Mikropásek (pocínovaný Fe plech 0,3mm) byl navržen na kmitočet 1240MHz, aby byla rozměrová rezerva pro úpravu - viz obrázek "návrh" a následně upraven na 1296MHz  pomocí nůžek a měření. Finální parametry mi vyhověly a jsou:

průchozí útlum......... cca 0,2dB

Izolace mezi porty ..... 28 až 32dB

přizpůsobení .......  26 až 30dB   (útlum odrazu)

Fázová odchylka  ....... cca 2°

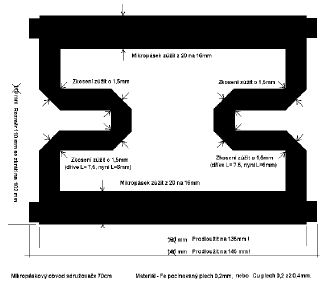

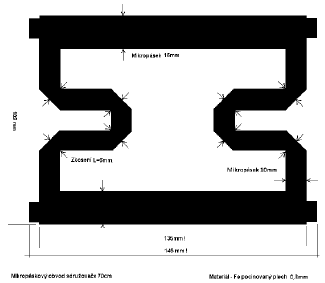

první návrh	finální řešení

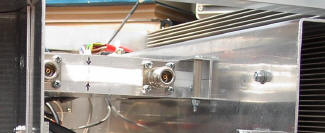

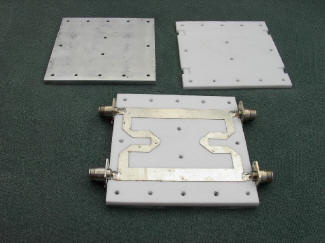

sestava	instalace
