Jednoduchý filtr proti rušení TV pozemského vysílání od vysílačů v pásmu 145MHz, CB a KV

Pokud máte problém s rušením TV přijímače od vysílání v pásmu 144MHz (a na nižších kmitočtech), můžete potíž řešit zařazením jednoduchého filtru před TV přijímač do TV kabelu od antény. Využívá toho, že pozemské TV vysílání se u nás provozuje na kmitočtech 475 až 700MHz, a protože kmitočtová vzdálenost od uvedených zdrojů rušení je poměrně značná, většinou takové rušení pomůže odstranit i jednoduchý filtr typu horní propust, který potlačuje nižší kmitočty.

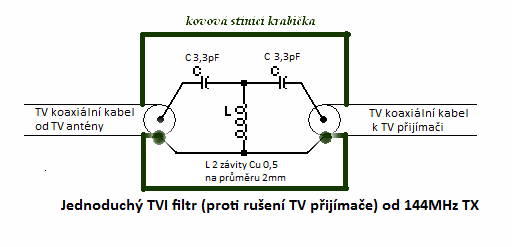

Schema tohoto filtru:

Jeho parametry jsou uvedeny jen přibližně, protože bude také záležet na způsobu znotovení:

útlum na kmitočtu 144MHz je větší, než 30dB (signál je tedy potlačen na jednu tisícinu)

útlum na kmitočtech TV vysílání je menší, než 1,5dB (signál je tedy potlačen jen zcela nepatrně)

Doporučení ke zhotovení - použijte malou kovovou krabičku s víčky (např. 30x30x20mm), do protějších stran vyvrtejte otvory pro kabely, ty uzemněte jejich stíněním na vnitřní plášť krabičky. Mezi vnitřními vodiči koaxiálů propojte dva seriově spojené kondenzátory 3,3 pF, přičemž jejich délky vývodů by neměly být delší, než 3mm.  Cívku zhotovíte navinutím Cu drátu na krček 2mm vrtáku, stačí 2 závity. Vytáhněte vrták a cívku lehce roztáhněte, aby závity neležely na sobě a celá cívka nebyla delší, než cca 3mm a zapájejte ji s co nejkratšími vývody mezi zem a spojení obou kondenzátorů.Tím by měl být filtr hotový.

klub OK2KKW

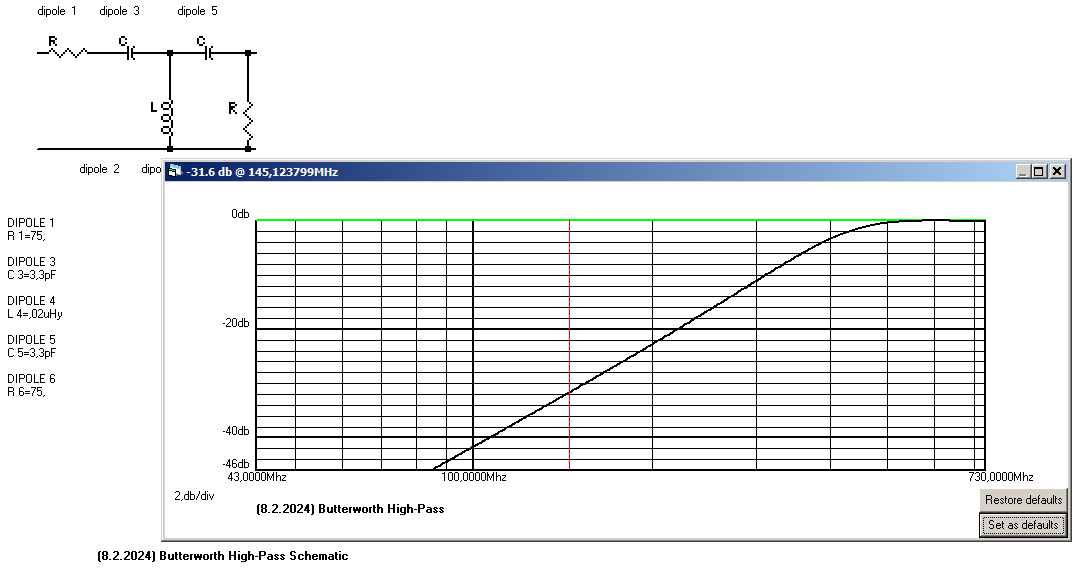

AF charakteristika filtru: http://www.ok2kkw.com/info/tvi_filter_chart.png
