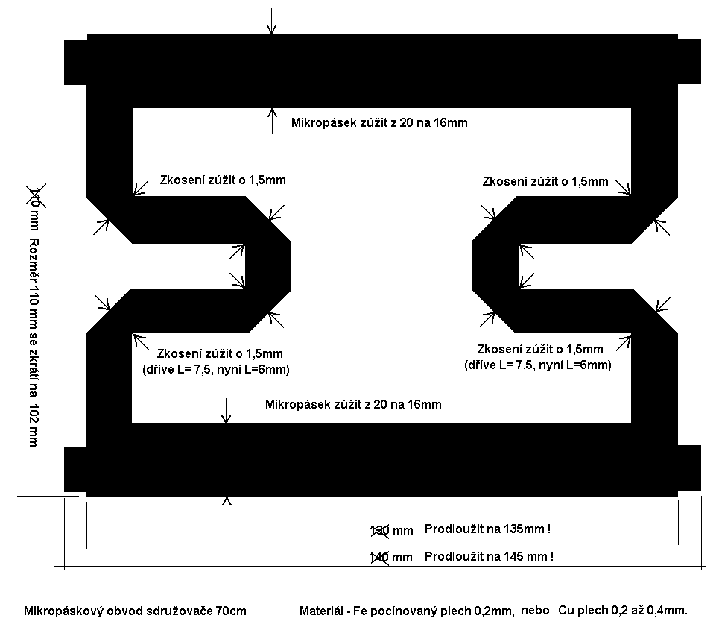

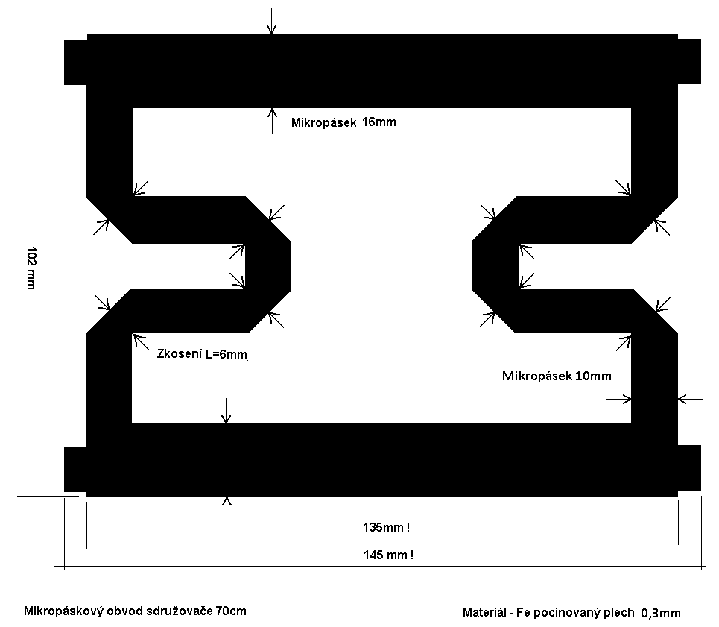

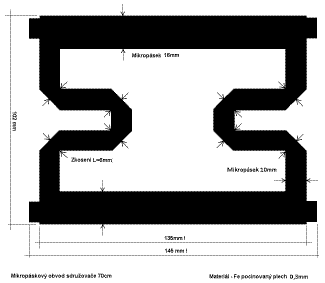

Sdružovač pro PA 70cm Před lety jsem byl konfrontován s požadavkem udělat 70cm sdružovač pro 2 PA moduly se sumárním výkonem 800W. Použil jsem k tomu konektory N (Suhner), čím byly dány základní rozměry. Druhým požadavkem zadání bylo dostat se do rozměrů stránky A5 (půdorys), aby následně bylo možné vyrobit stejně velký sdružovač pro 23cm. Bylo tedy jasné, že okolo mikropásku bude muset být použito dielektrikum vyššího epsilon r, než je vzduch. Použil jsem teflon, který má asi 2,2 a zkrácení 0,69. Mikropásek (pocínovaný Fe plech 0,3mm) byl navržen na kmitočet 426MHz, aby byla rozměrová rezerva pro úpravu - viz obrázek "návrh" a následně upraven na 433MHz pomocí nůžek a měření. Finální parametry mi nakonec vyhověly a jsou: průchozí útlum......... cca 0,2dB Izolace mezi porty ..... 28 až 32dB přizpůsobení ....... 26 až 30dB (útlum odrazu) Fázová odchylka ....... cca 2° Mikropásková struktura je vložena mezi dvě teflonové desky o tlouštce
6mm (Řempo Holoubek Pardubice - Černá za Bory) a ty jsou šrouby M4 sevřeny

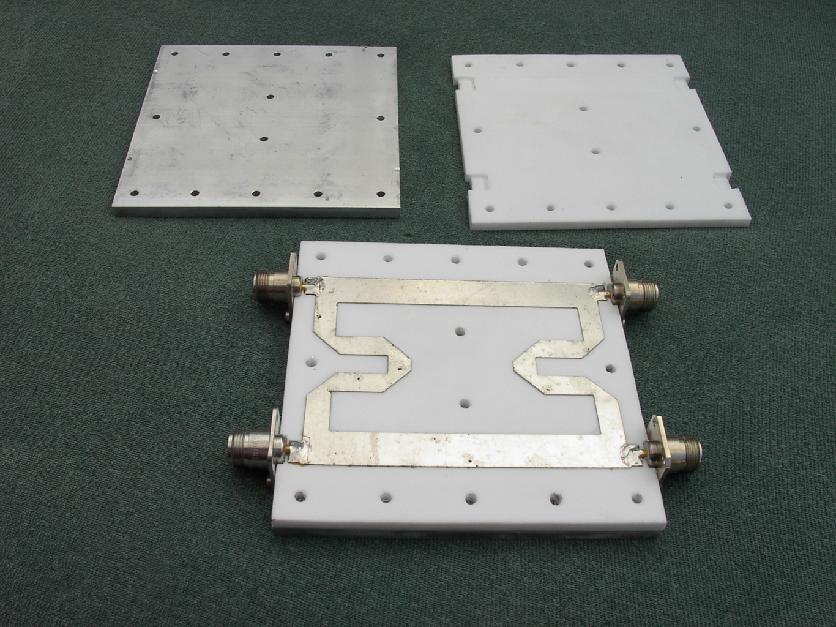

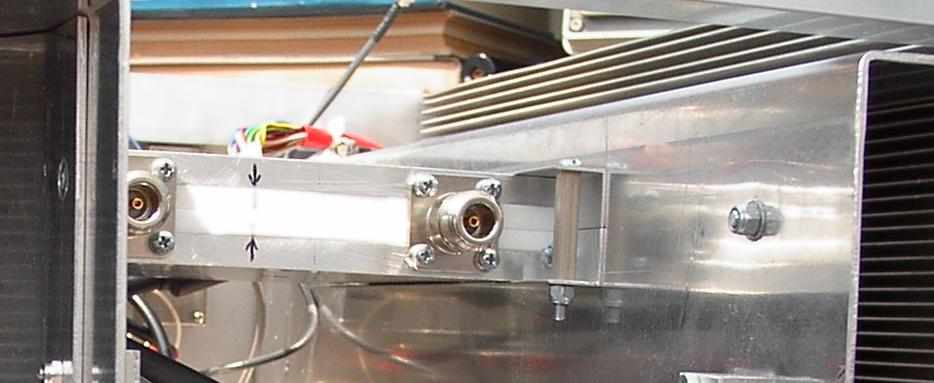

mezi dvě hliníkové desky tl. 8mm a rozměrů 150x150mm (viz obrázek)
|
