Malý PA pro 50 MHz k transceiveru FT817 Už za pár týdnů budeme
mít 50MHz Contest IARU. Protože rušení od TV na 1.kanálu je na většině
území našeho státu minulostí, Pro pásmo 50 MHz je možné na internetu nalézt řadu návodů na PA, ať už s elektronkami nebo s tranzistory. Pro napájení z autobaterie, tedy pro provoz z auta existují také, ale k tomuto účelu s relativně drahými tranzistory. Účelem tohoto příspěvku je nabídnout možnost stavby jednoduchého PA s relativně levným bipolárním ruským tranzistorem.

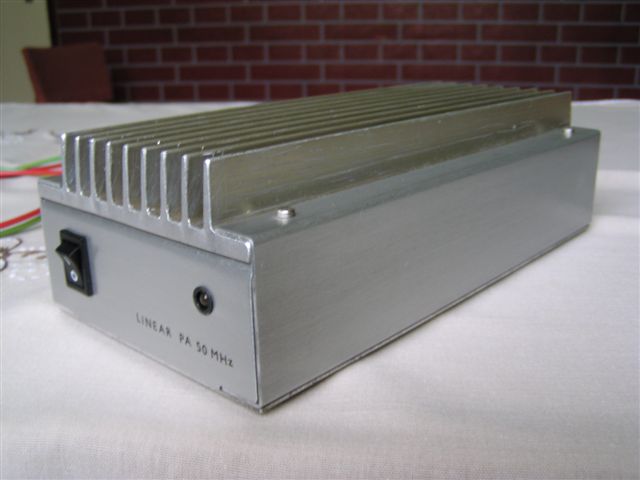

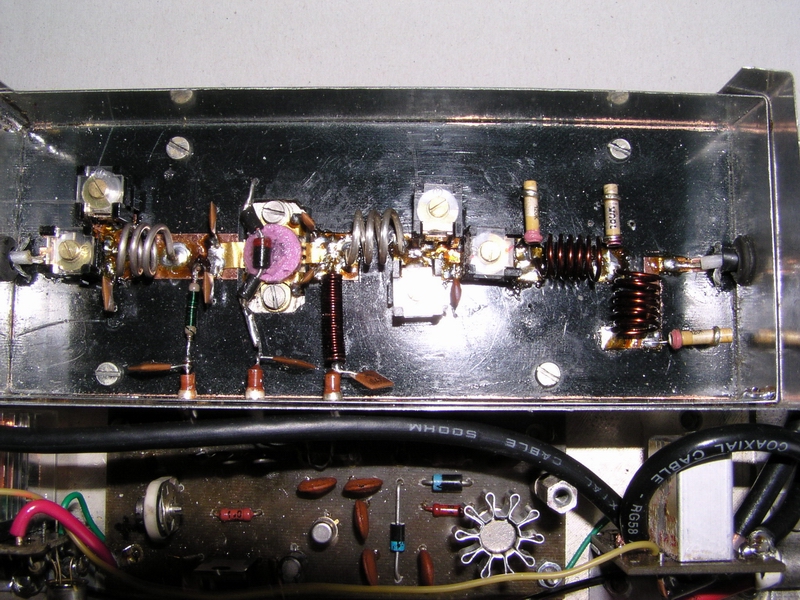

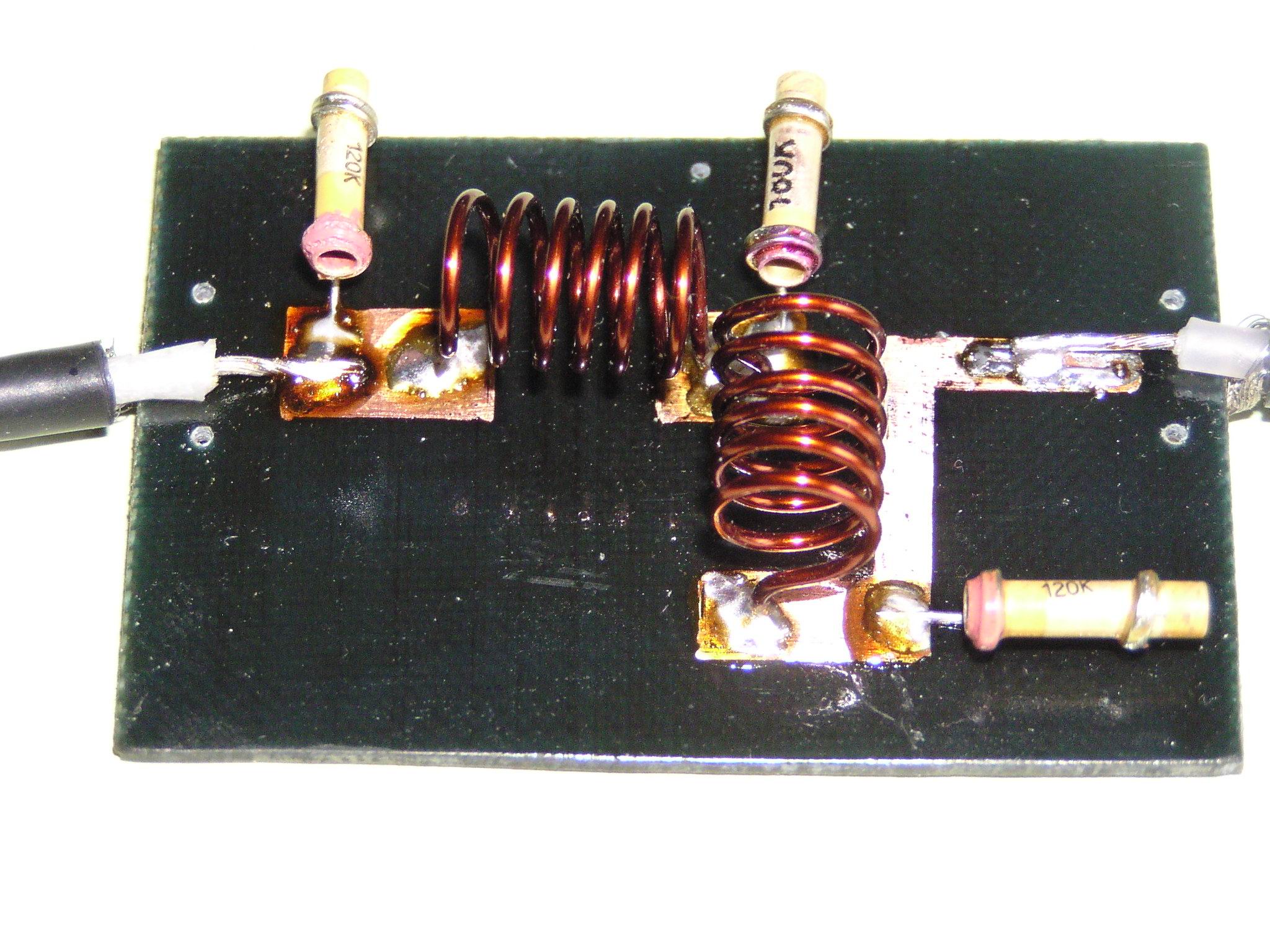

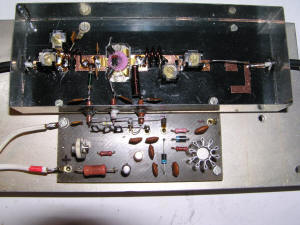

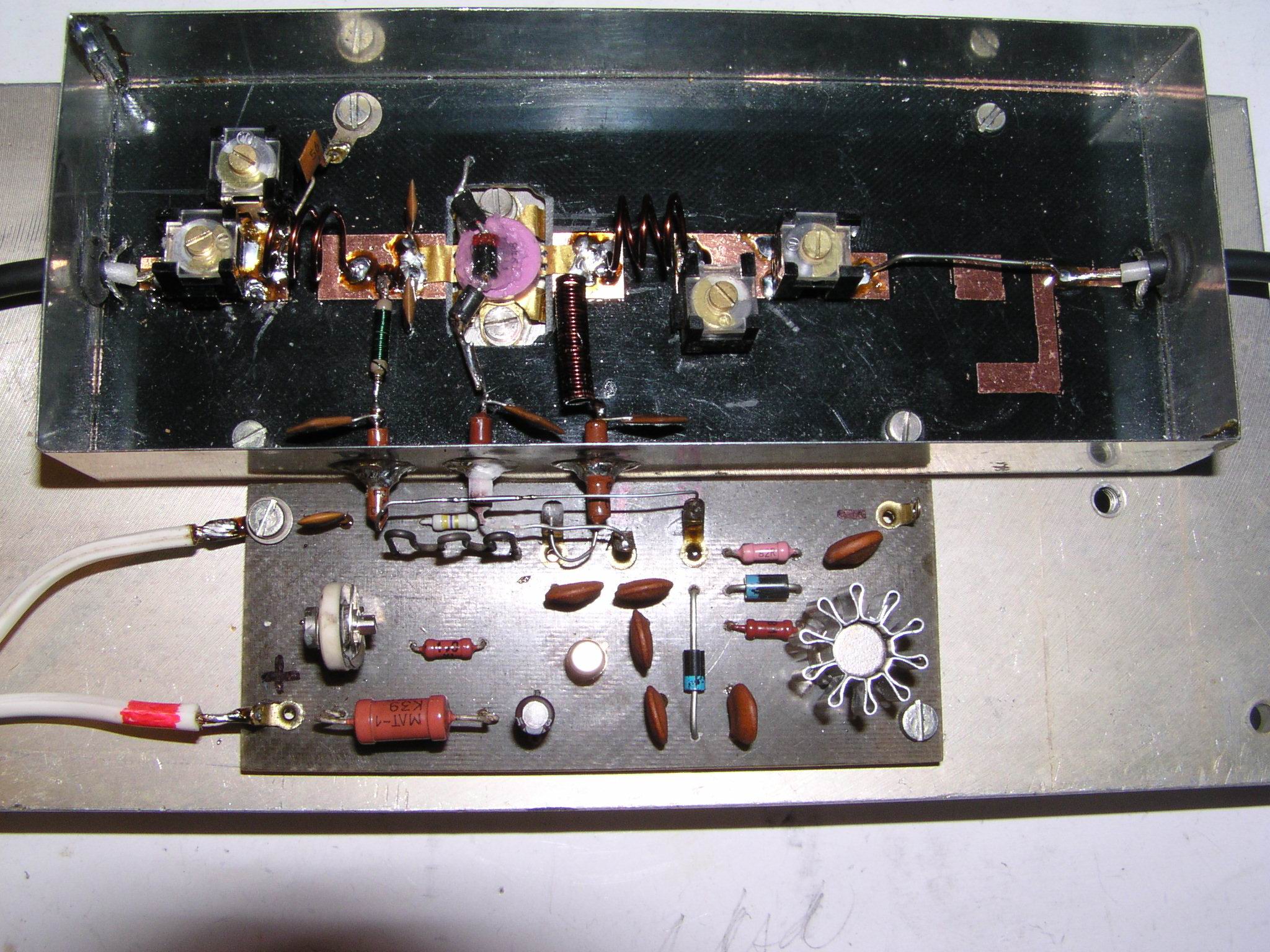

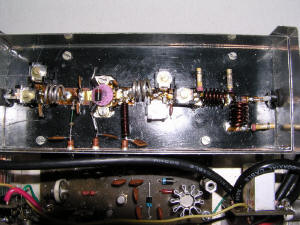

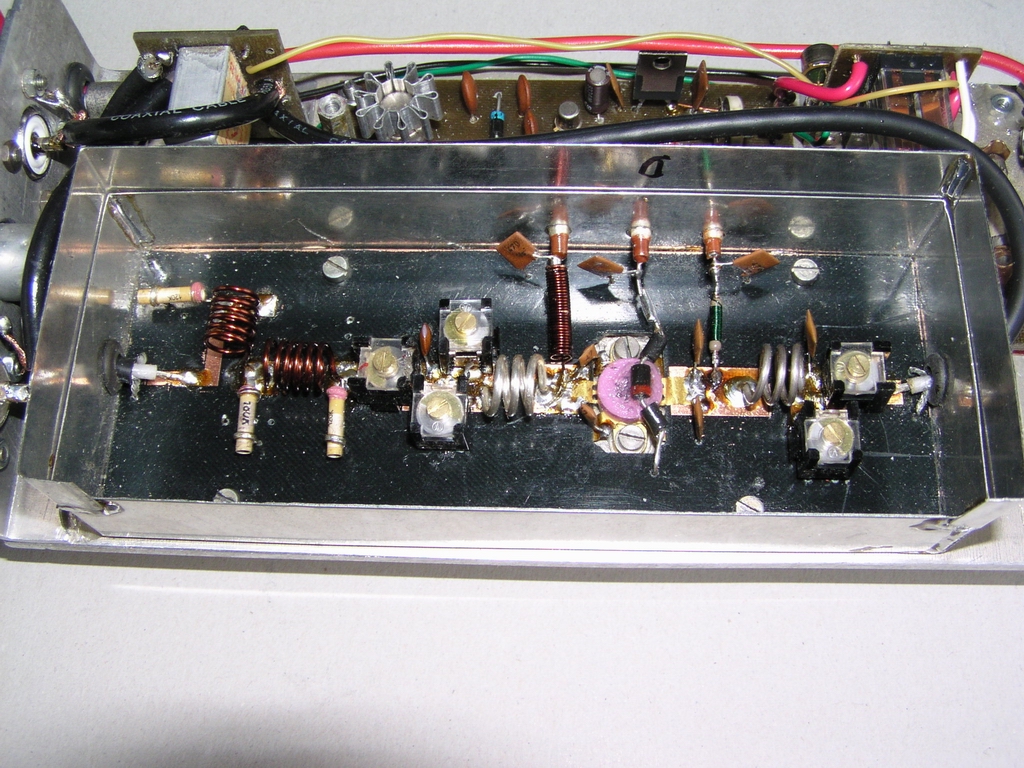

Jako vzor slouží PA pro pásmo 144MHz, popsaný ve sborníku Klínovec 87. V mém případě byl použit tranzistor KT958A, možno použít i KT960A, případně průmyslové verze 2T958A resp. 2T960A, určené pro napětí 12,5 V. PA je postaven na dvouplátové desce plošných spojů shodné se sborníkem viz obrázek. Je však vhodnější udělat desku o něco kratší, vynechat část pro dolní propust a tu postavit na samostatnou destičku. Usnadní to práci při nastavování, viz popis níže. Zdroj předpětí je postaven také na dvouplátové destičce s motivem shodným s uvedeným pramenem - viz obrázek níže. Do desek vyvrtáme otvory pro součástky a ty které nemají být pájeny na zemnící straně, zahloubíme větším vrtákem. Na zemnící straně desky PA připájíme 4 matice M4 které poslouží jako podložky pro přišroubování desky k chladiči. Deska je olemována rámečkem z pocínovaného plechu a to dostatečně vysokým, aby se po zakrytování obvody nerozladily a nebylo nutné je znovu dolaďovat skrze otvory ve víku. Na boku jsou vyvrtány otvory pro průchodkové kondenzátory a na čelech pro průchodky koaxiálních kabelů. Tranzistor je vsazen do otvoru v desce emitory dolů a připájen tak, aby nebyl po připájení a přitažení k chladiči mechanicky namáhán a nepraskl. Obsahuje totiž uvnitř toxickou beryliovou keramiku! Před jeho definitivním přitažením jej lehce podmázneme silikonovou vazelínou. Plastové kapacitní trimry před pájením vytočíme na maximum a pájíme rychle. Vývody trimrů které nejsou na spodní straně uzemněny, propájíme, aby bylo zaručeno spojení všech jejich desek. Všechny součástky pájíme s krátkými přívody do otvorů v desce, případně přímo na plošky mědi s rozmístěním podle odkazu ve sborníku. Na diodu stabilizace předpětí před zapájením navlékneme feritové perly a teplotně ji „propojíme“ s pouzdrem tranzistoru silikonovou vazelínou. Jako zdroj předpětí slouží zapojení také ze zmíněného sborníku s tím, že R3 je nahrazen stabilizátorem 7805. Zdroj si předem odzkoušíme než jej připojíme k zesilovači. Po přivedení napětí 12,5 V bychom měli mít na vývodu B asi 0,7 V. Jeho velikost a tím pádem i klidový proud tranzistoru nastavíme trimrem P1 a to asi na 50 až 100mA. Stabilizátor opatříme kouskem hliníkového plechu pro odvod tepla. Po vyzkoušení zdroje předpětí můžeme přistoupit k oživování. Začínáme bez pásmové propusti, tedy výstupní kabel připojíme přímo na plošku s C14. Mezi budič a vstup PA zapojíme PSV metr, na výstup vhodný Wattmetr a zatěžovací odpor 50 Ohmů. Budíme malým výkonem, FT817 umožňuje 0,5W. Dolaďováním všech prvků včetně stlačování, či roztahování cívek se snažíme dosáhnout co největšího výstupního výkonu, při nejlepším vstupním PSV a nejmenším proudu. Při buzení 0,5W by nám měl PA dávat asi 25W při proudu asi necelé 4A. PSV na vstupu by nemělo být horší než 1:1,5. Postupně můžeme zvyšovat buzení a znovu dolaďovat. V samém závěru by měl zesilovač při buzení 2,5W dávat téměř 45W. Větší buzení již prakticky nepřináší zvýšení výkonu, tranzistor je již prakticky na mezi svých schopností. Kolektorový proud by při plném výkonu neměl překročit 8A! Cívka L3 se bude trochu hřát a stejně tak i C13. Z důvodu velkých cirkulačních proudů v kolektorovém obvodu o kterých se píše v původním pramenu je složení onoho C13 ze 3 kondenzátorů výhodné. Asi vůbec nejlepší by však bylo použít jako C13 slídový stiskací trimr. Sestavení dolní propusti na výstupu PA je praktické dělat odděleně, minimálně kvůli jejímu nastavení, na samostatné destičce, tak jak je vidět na fotografii. Její nastavování je daleko jednoduší když můžeme mezi výstup PA a vstup propusti zapojit PSV metr. Propust nastavujeme stlačováním, či roztahováním cívek L3 a L4 na co nejlepší PSV. Při dodržení hodnot součástek není třeba s ní prakticky nic dělat. Pokud se podařilo dostat se na níže uvedené parametry, můžeme součástky propusti přenést na plošný spoj PA. S největší pravděpodobností se parametry lehce změní a bude nutno vše znovu trochu doladit. O špatném přizpůsobení propusti k výstupu PA nás přesvědčí zvýšená teplota kondenzátorů C13 a cívek L2,3,4 oproti stavu kdy jsme ji měli dobře nastavenou mimo desku PA. Z tohoto důvodu bylo lepší udělat desku PA kratší o část pro propust a tu zhotovit samostatně. Použité součástky jsou ze šuplíkových zásob starší tuzemské provenience (kromě tranzistoru). Kapacitní trimry WN 704 24 – styroflex, keramické kondenzátory TK 754 výjimka viz text.
V obvodu zesilovače to jsou: C1,14 trimr 25
pF styroflex Součástky lze samozřejmě nahradit součástkami z běžného maloobchodu. V takovém případě namísto 50pF trimrů Tesla použijte ve výstupním obvodu PA trimry Philips 2222, na vstupu stačí běžné menší plastové trimry. Keramické kondenzátory z materiálu NP0, pro obvod výstupní dolní propusti keramické kondenzátory NP0 alespoň na 100V, nebo ještě lépe slídové kondenzátory.

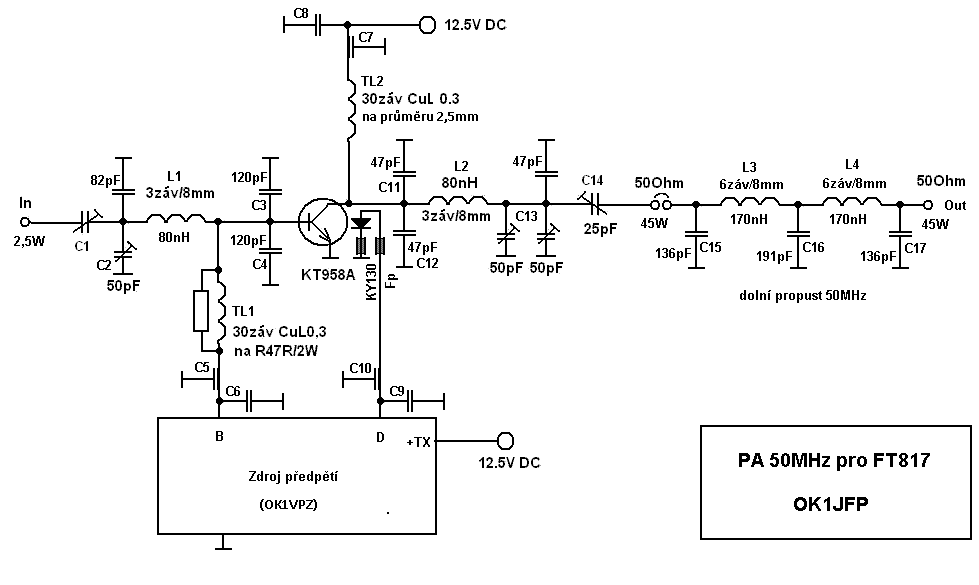

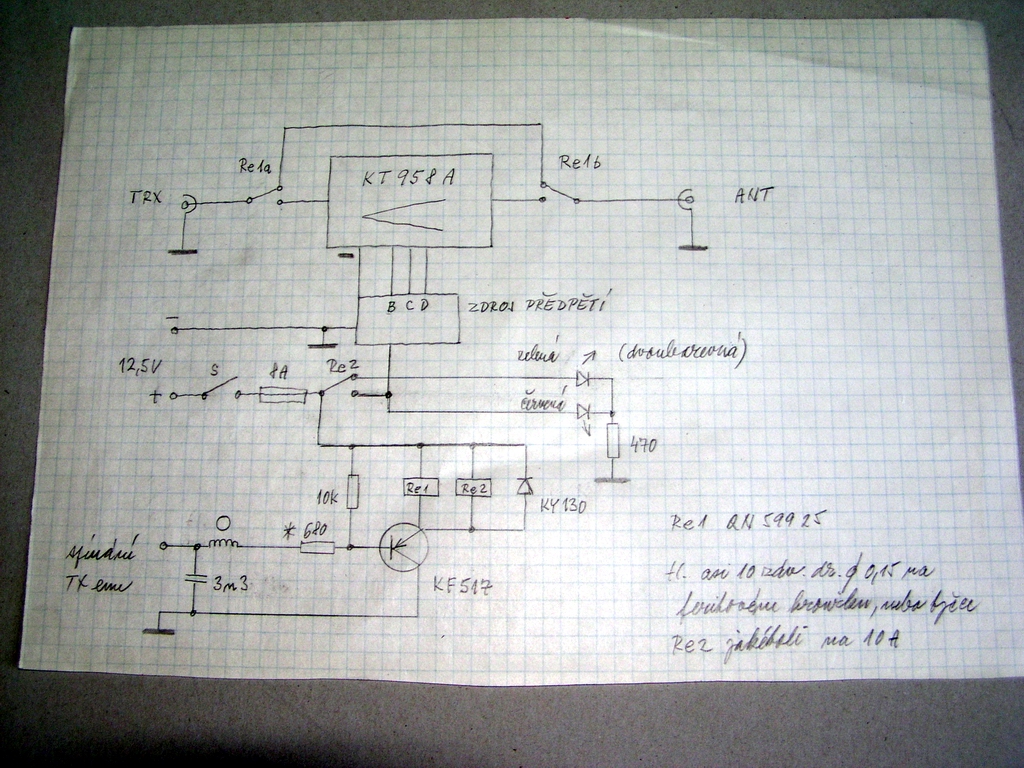

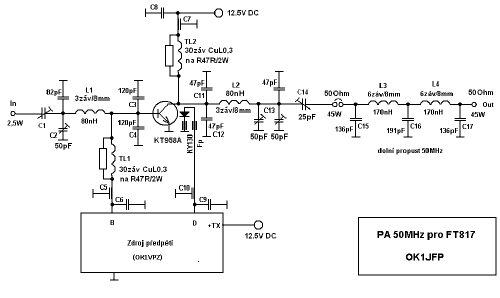

V obvodu zdroje předpětí: T1 KF507 V pomocném obvodu to jsou součástky
podle schematu. Naměřené výsledky (PA): Výstupní výkon 45W (cca 40W pro
1dB kompresi) při napájení 12,5V a buzení 2,5W Naměřené výsledky (Dolní propust): Průchozí útlum:
0.7
dB,
útlum odrazu:
26 dB
(1.05
PSV) Závěrem děkuji OK1VPZ za rady a změření hotového PA a dolní propusti. Pavel OK1JFP
|
