Protože dostávám občas poptávky po zhotovení plošných spojů na konstrukce, zveřejněné na stránkách OK2KKW zde, dohodl jsem se s firmou SPOJ na možnosti zakázkové výroby těchto plošných spojů. Pokud budete mít o dodávku některých z níže uvedených plošných spojů zájem, pošlete objednávku emailem sem a uveďte požadovaný kód motivu plošného spoje podle seznamu, uvedeného níže, dále počet desek a pochopitelně vaši adresu. Vyrobené plošné spoje vám budou zaslány na dobírku za běžné ceny uvedené tady. S dodavatelem si předem potvrďte, že vám přitom nebude účtována cena zhotovení filmové předlohy, protože to dělá poměrně zajímavou úsporu.

• Deska pro přizpůsobení 28-mi ohmové 70cm antény DK7ZB. Oboustranný plošný spoj, celkové rozměry
  48 x 55mm, materiál FR4, tlouštka 0,8mm.
  Kód plošného spoje OK1VPZ - CV30 - V.2.
  Předpokládaná cena cca 60,- Kč + poštovné.



• Deska pro modul hybridního zesilovače RA18H1213G. Jednostranný, plošný spoj, celkové rozměry
  66 x 25mm, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - C30.
  Předpokládaná cena cca 25,- Kč + poštovné.

• Deska PWM regulátoru chladicího ventilátoru. Jednostranný, čtyřnásobný plošný spoj, celkové rozměry 140 x 40mm, materiál FR4, tlouštka 1,0mm.
  Kód plošného spoje OK1VPZ - A30.
  Předpokládaná cena cca 70,- Kč + poštovné.

• Deska malého attenuátoru až do pásma 23cm . Jednostranný, šestinásobný plošný spoj, celkové rozměry
  40 x 45mm, materiál FR4, tlouštka 1,0mm.
  Kód plošného spoje OK1VPZ - B23.
  Předpokládaná cena cca 40,- Kč + poštovné.

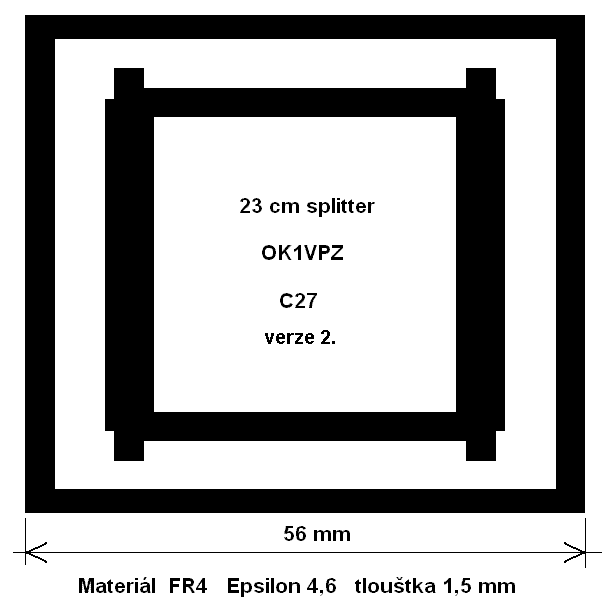

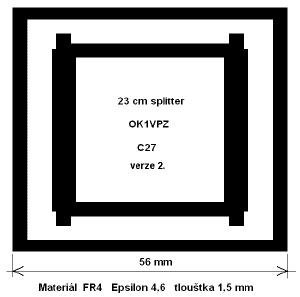

• Deska hybridního 90° rozbočovače, příp. slučovače pro malé 23cm PA. Rozměry 56 x 56mm, jednostranný stříbřený plošný spoj, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - C27 v.2.
  Předpokládaná cena cca 50,- Kč + poštovné.

• Deska step down spínaného zdroje pro napájení polovodičových výkonových zesilovačů s napájecím napětím 12 až 13,8 V ze zdroje 24 až 30V. Rozměry 110 x 35mm, jednostranný plošný spoj, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A29 v.3
  Předpokládaná cena cca 50,- Kč + poštovné.

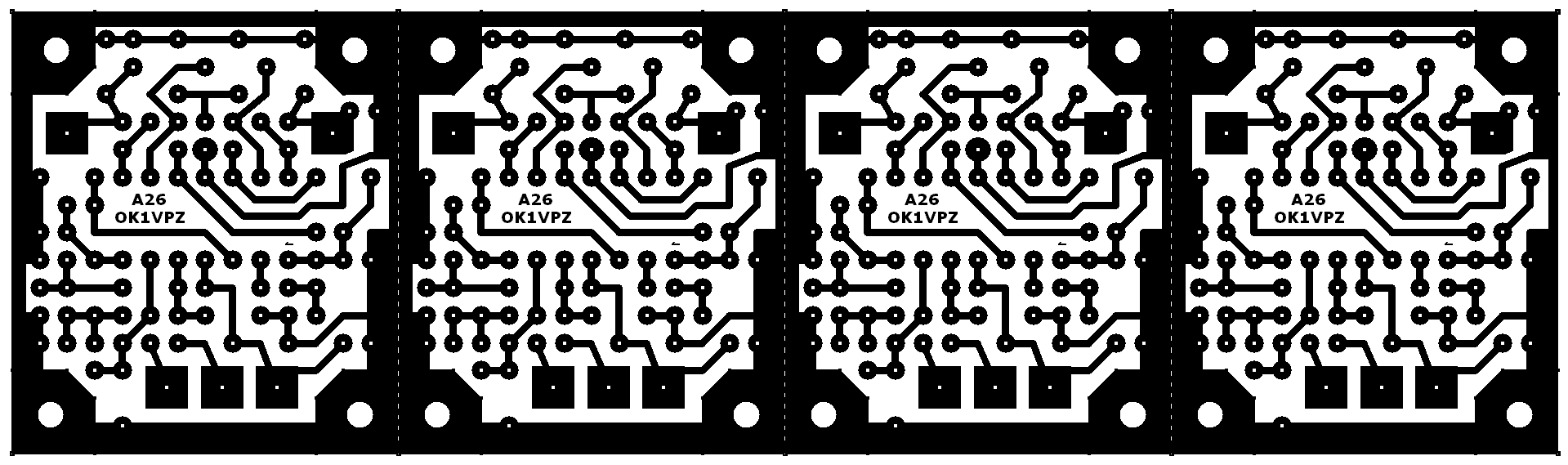

• Deska měřicího zesilovače pro měření a monitoring překročení napájecího proudu tranzistorového PA.
  Jednostranný, čtyřnásobný plošný spoj, celkové rozměry 140 x 40mm, materiál FR4, tlouštka 1,0mm.
  Kód plošného spoje OK1VPZ - A26.
  Předpokládaná cena cca 70,- Kč + poštovné.

• Deska měřicího zesilovače pro měření napájecího proudu tranzistorového PA. Rozměry 40 x 90mm, jednostranný plošný spoj, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A23.
  Předpokládaná cena cca 40,- Kč + poštovné.

• Deska přepínače přijímacích antén pro pásmo 144MHz. Rozměry 65 x 90mm, oboustranný plošný spoj, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A22.
  Předpokládaná cena 60,- Kč + poštovné.

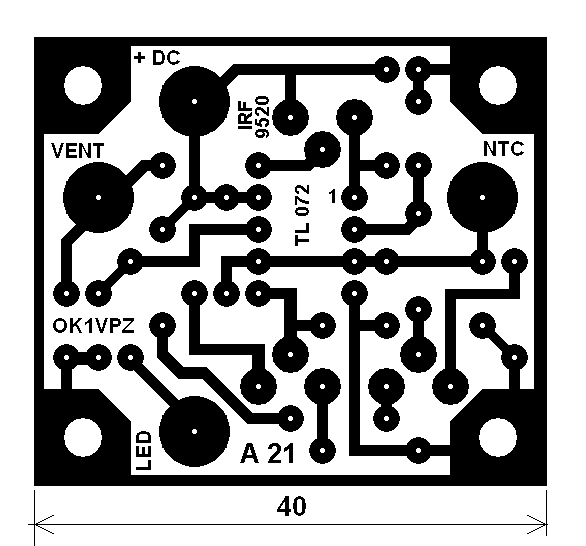

• Deska komparátoru pro ovládání ventilátoru PA. Rozměry 35 x 40mm, jednostranný plošný spoj,
  materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A21.
  Předpokládaná cena 20,- Kč + poštovné.
  Plošný spoj je také možno objednat jako čtyřnásobný (140 x 40mm) s cenou okolo 70,-Kč.

• Deska krystalového mezifrekvenčního filtru pro zlepšení postranního šumu VKV zařízení.
  Rozměry 160 x 105mm, oboustranný plošný spoj, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A20. Předpokládaná cena 120,- Kč + poštovné.

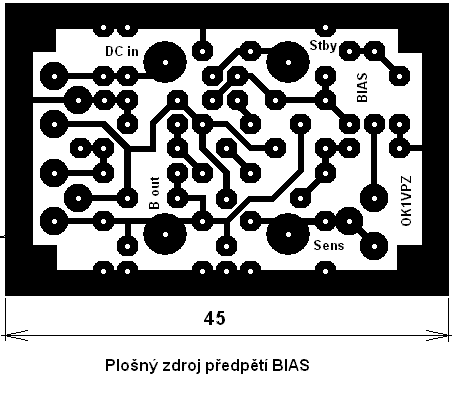

• Deska zdroje předpětí pro tranzistorové PA s bipolárními tranzistory.
  Rozměry 30 x 45mm, jednostranný plošný spoj, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A19. Předpokládaná cena 20,- Kč + poštovné.

• Deska VKV wattmetru se špičkovým detektorem. Rozměry 50 x 97,5mm, jednostranný plošný spoj,
  materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A18. Předpokládaná cena 40,- Kč + poštovné.

• Deska kmitočtového syntezátoru pro mikrovlnné transvertory a majáky. Rozměry 90 x 110mm,
  oboustranný plošný spoj, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A17. Předpokládaná cena 80,- Kč + poštovné.

• Deska předpětí a regulace chlazení pro elektronkový PA. Rozměry 160 x 60mm,
  jednostranný plošný spoj, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A16. Předpokládaná cena 50,- Kč + poštovné.

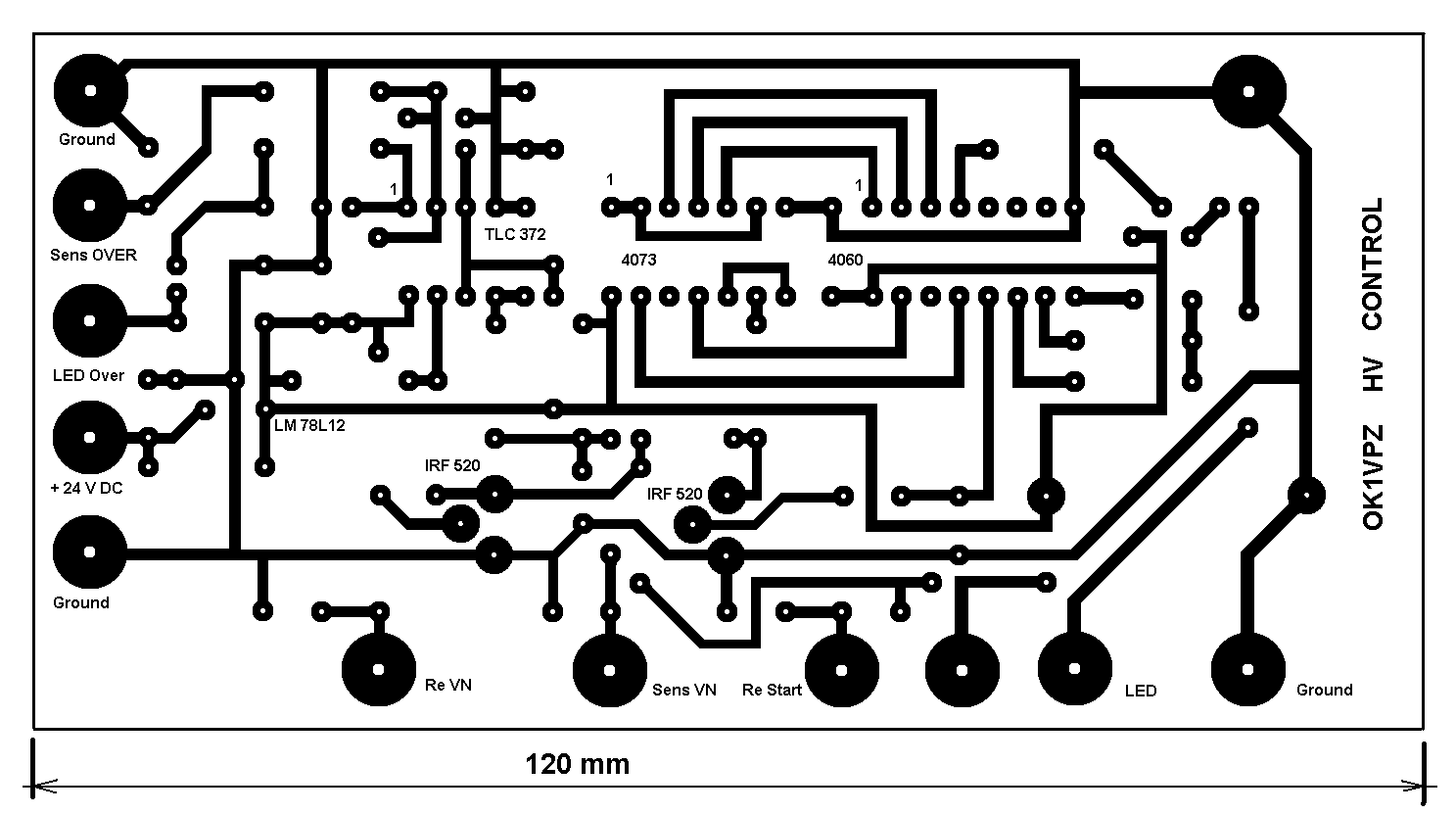

• Deska pro rozběh VN zdroje a proudovou pojistku VN pro elektronkový PA. Rozměry 120 x 62,5mm,
  jednostranný plošný spoj, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A15. Předpokládaná cena 50,- Kč + poštovné.




• Deska časového řadiče (time sequencer) pro ovládání PA. Rozměry 80 x 45mm,
  jednostranný plošný spoj, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A14. Předpokládaná cena 35,- Kč + poštovné.

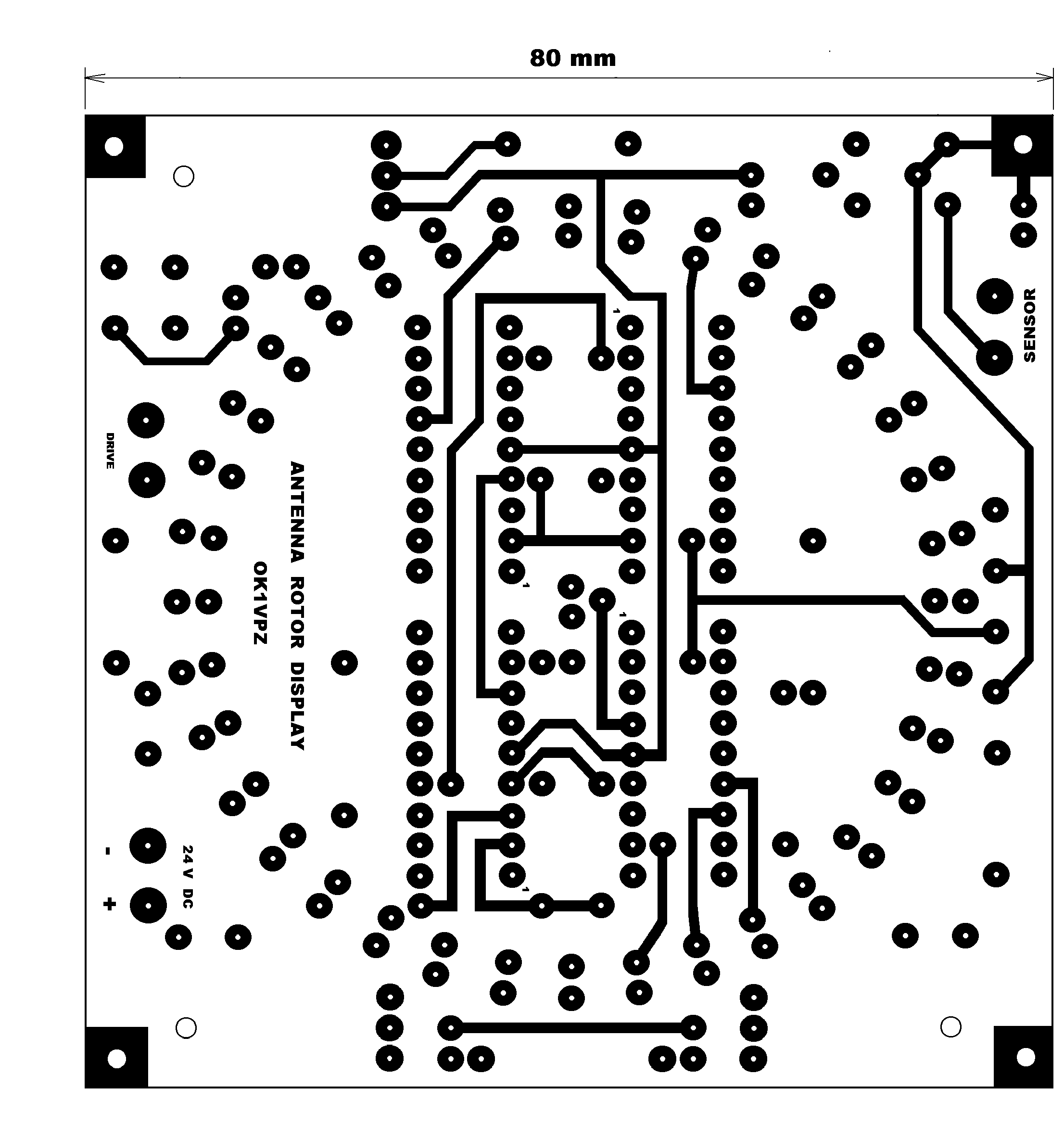

• Deska kruhového zobrazovače rotátoru pro směrování antén. Rozměry 80 x 80mm,
  oboustranný plošný spoj, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A12. Předpokládaná cena 50,- Kč + poštovné.

• Desky transvertoru 21 / 144 MHz. Rozměry 140 x 100mm a 140 x 75mm,
  oboustranné plošné spoje, materiál FR4, tlouštka 1,5mm.
  Kód plošného spoje OK1VPZ - A11-1 (transvertor) a OK1VPZ - A11-2 (zesilovač).
  Předpokládaná cena 100,- Kč (transvertor) a 76,-Kč (zesilovač) + poštovné.



Uvedené plošné spoje je možno objednat i vrtané (v tom případě požadujte je vrtat vrtákem o průměru 0,8mm) a stříbřené. Příplatky za tuto službu najdete v ceníku výrobce. Tento výrobce nezajišťuje výrobu prokovených plošných spojů.

Hodně zdaru při výrobě těchto jednoduchých radioamatérských konstrukcí.

73! ok1vpz
