G1 voltage
regulator.
Zdroj předpětí katody pro PA s triodou.
Voltage regulator for G1 of GU78b
here.
Poměrně často se setkáváme se zesilovači se společnou mřížkou . Toto
zapojení skýtá mnoho výhod , pokud PA budíme ještě do katody značně se
zvýší stabilita celého zesilovače . Toto zapojení nepotřebuje zdroj
záporného předpětí jako PA se společnou katodou využívá se zde toho že
mřížka musí mít vůči katodě záporný potenciál a pokud je mřížka uzemněna
bude mít katoda vůči zemi potenciál kladný .Zde je zapojení 2 zdrojů
předpětí .

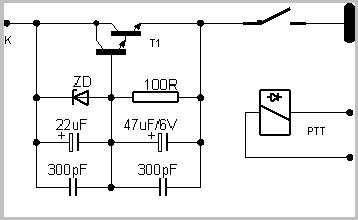

![](g1_baf_trioda.jpg)
Naprosto jednoduché a velmi funkční bohužel neumožňuje jednoduchou změnu
napětí .. Jako tranzistor používám TIP142.
Při odpadnutí relé se katoda ocitne ve ´´vzduchu´´ a je na ní takové
kladné napětí kdy ještě elektronkou teče proud řádově jednotky
uA.Elektronka se zavře a nepřišumuje na příjmu ..

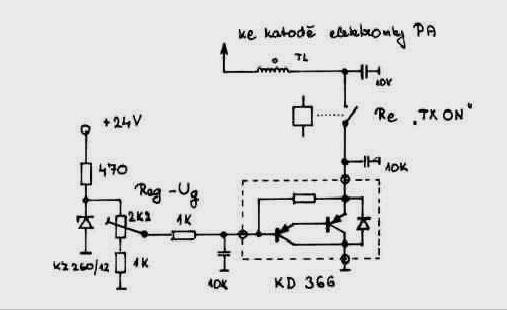

![](g1_vpz.jpg)
Zdroj předpětí dle OK1VPZ . Vyžaduje zdroj napětí ale umožňuje změnu
předpětí ..
Ponámka OK1VPZ (2016): tomuto tématu je věnován také tento článek:
http://www.ok2kkw.com/00003016/vn_zdroj/start_vn_zdroje/bias_seq_unit.htm
viz také zde:
http://www.ok2kkw.com/zdroj_predpeti_elektronky.htm
|
