TANDEL [1964]

Historie významných objevů ukazuje, že náhoda často sehrála důležitou roli. Sama o sobě však ještě žádný objev na svět nepřivedla. Náhodného jevu si musí někdo všimnout, aby se stal objevem. Ne nadarmo Fleming, objevitel penicilinu, kterému náhoda zanesla do kultury mikrobů oknem z londýnské ulice sporu plísně penicillium notatum, upozorňoval na závěr své celoživotní práce: „Nezanedbávejte nikdy zvláštní, podivuhodný úkaz nebo jev; bývá to často planý poplach, ale může to být ,‚i důležitá pravda.“ - Vědci jsou ze zásady nedůvěřiví. Nestačí jim, že jev se vyskytl jednou. Opakovanými experimenty dokazují, že nejde o náhodu, že jde opravdu o novou zákonitost dříve neznámou. Mají pro to dobré důvody. Již mnohokrát se ukázalo, že při pokusu došlo k chybě nebo k mylnému výkladu - a pak nastalo zklamání. Na druhé stráně však mnohdy přílišná ne důvěra, lpění na navyklých způsobech myšlení a malá dávka fantazie zavinily, že nový jev zůstal nepovšimnut a nestal se objevem nebo na svou příležitost musil počkat. Takových omylů nezůstali ušetřeni ani velcí duchové - jmenujme jen pro ilustraci Hahna a Meitnerovou z historie štěpení atomového jádra.

Feroelektrika jsou známa již dlouho. Poprvé pozoroval feroelektrické vlastnosti Seignettovy soli Valasek v USA roce 1921. V roce 1935 objevili ve Švýcarsku Busch a Scherrer feroelektrický stav u sekundárního fosforečnanu draselného. Po druhé světové válce objevili feroelektrický stav u bariumtitanátu BaTiO₃ Vul a Goldman v SSSR. Dnes je takových látek známo ke stovce a již delší dobu o nich vědci prohlašují, že v elektrotechnice, radiotechnice a elektronice sehrají významnou roli podobně jako polovodiče, ferity apod., kterým je věnována pozornost v rámci výzkumu fyziky pevných látek. Zatím se však naskýtalo málo příležitostí k využití feroelektrik, neboť nejvýhodnější vlastnosti projevují teprve v okolí tzv. Curieova bodu, teploty, která je pro každou látku charakteristická. Udržet feroelektrika na této teplotě však je těžkým oříškem, neboť malý prvek vyžaduje objemné a těžké termostatové zařízení, pracující s přesností zlomku stupně.

Na výzkumu feroelektrik pracovalo ve světě několik skupin. Uspěchy polovodičů však mnohé z těchto skupin odvedly do jiných oborů. Jednou z mála skupin, které vytrvaly i v éře polovodičů na původní cestě, bylo jedno z oddělení Fyzikálního ústavu Československé akademie věd. V tomto oddělení pracuje také s. Antonín Glanc, technik, nyní ve funkci inženýra II. stupně, v oboru feroelektrik. Při pokusech s triglycinsulfátem - TGS - přišel 20. II. 1962 na to, že feroelektrický krystal lze vyhřát na teplotu v okolí Curieova bodu přiložením vhodného vysokofrekvenčního pole. Oscilátor zapojil velmi jednoduše: vzal ze šuplíku výbrus křemenného krystalu pro amatérské pásmo, nějakou triodu a krystal TGS začal napájet vf proudem z oscilátoru. Schéma zapojení je na II. straně obálky. Nejprve přiváděl signál o malém napětí. V literatuře se totiž mluvilo o tom, že vzhledem k teplotním nestabilitám těchto látek musí být napětí takové, aby krystal pracoval v oblasti pod Curieovým bodem. Pak napětí postupně zvyšoval, až obvod náhle začal vykazovat vysokou účinnost, jež nekolísala při změnách teploty okolí. Krystal pracoval bez umělé stabilizace teploty právě v oblasti nejvýraznějších nelinearit. Autostabilní stav byl na světě.

Bylo to dost zarážející zjištění, protože řada vědců ve světě s feroelektriky pracovala a autostabilizaci neobjevila. A tak není divu, že ohlášený výsledek byl brán s rezervou. Asi půjde o nějakou chybu v uspořádání pokusu, „schmutz-efekt“, jak se často stává. Soudruh Glanc opakuje pokus znovu a znovu, aby vyloučil možné postranní vlivy -- nedá se nic dělat, výsledek je stále stejný a příznivý. Přesvědčuje ostatní, dokazuje, že jde o věc novou. Zkouší nová zapojení, aby prokázal, nač by se objev mohl hodit. Jeho bývalý vedoucí, soudr. Janovec ScC., to na tiskové konferenci ohodnotil takto: „Soudruh Glanc je radioamatér a jako radioamatér má vyhraněný smysl pro to, aby věci na něco byly.“ V obvodu násobiče kmitočtu dokázal vybudit liché, i sudé harmonické na kmitočtech, kde to dříve nebylo možné, s minimální ztrátou výkonu. Rád harmonické se řídil podle toho, zda a jaké výše bylo stejnosměrné napětí přiložené na feroelektrikum. Připojením modulačního napětí vznikl modulovaný vysílač.

Jakmile byly tyto slibné výsledky pro kázány, informoval ředitel ústavu dr. Pekárek ScC. presidium ČSAV o stavu prací a žádal o pomoc. Přišla okamžitě bez ohledu na plán ve formě finanční dotace, nových přístrojů a ustavení nových skupin vědců, kteří dokázali jev fyzikálně objasnit, dále rozvinout a organizačně zajistit další postup prací.

Tandel, prvek využívající nelinearit dielektrika ve stavu teplotní autostabilizace, výborně doplňuje elektronky a polovodiče a umožňuje sestrojit nové přístroje dříve nerealizovatelné nebo realizovatelné jen s obtížemi. Některé obory aplikací jsou např. bateriové elektrometry, kmitočtové modulátory, násobiče kmitočtu, miniaturní termostaty a další, které jsou ve stadiu výzkumu. Je nesporné, že tento úspěch československé vědy bude účinkovat jako nová pobídka světovému výzkumu feroelektrik. Zatím mají českoslovenští vědci předstih a objev je chráněn řadou patentů v mnoha státech. A tak jde o to, abychom objevu i předstihu dokázali využít i ve výrobě a komerčně.

Soudruh Antonín Glanc, OK1GW, je znám svou iniciativní prací v amatérském hnutí. Byl hlavou výborně organizovaného celostátního setkání VKV amatérů v roce 1962 v Libochovicích, na němž také přednášel o významu feroelektrik. Svůj objev poprvé publikoval 19. října 1963 na světovém setkání radioamatérů, konaném při kongresu Mezinárodní telekomunikační unie v Ženevě, kam byl spolu s inž. Plzákem vyslán Svazarmem. Konference se zúčastnili přední světoví amatéři včetně hlavního konstruktéra amatérské družice Oscar. Dvě mezinárodní instituce, ITU a lEEE, pozvaly na listopad s. Glance a vedoucího oddělení dielektrik soudr. Z. Málka ScC. na další přednášky do Ženevy a Curychu. Za své činnosti ve Svazarmu založil s. Glanc dvě kolektivní stanice, deset let byl ZO stanice OK1KAI, v jejíchž kursech vychoval na 300 svěřenců. Myslí i na praktickou použitelnost svého objevu pro potřebu radioamatérů. První pokus podnikl 1. ledna 1964. Ten den zkusil pracovat s vysílačem, modulovaným amplitudově tandelem, fone na pásmu 3,5 MHz. Nejdříve navázal spojení s místním nestorem amatérů s. Brožem, OK1GC, a nato v 13.50 první „dálkové“ spojení s OK1AP z Jablonce. ‚ Předsednictvo ÚV Svazarmu v uznání zásluh s. Glance o rozvoj amatérské radiotechniky a vynikající propagaci československé vědy rozhodlo na schůzi 15. ledna 1964 udělit mu nejvyšší vyznamenání Svazarmu - zlatý odznak „Za obětavou práci“ I. stupně.

Požádali jsme soudruha Glance, aby pro naše čtenáře popsal podstatu jevu a vyhlídky na jeho aplikaci sám.

-asf

Feroelektrika tvoří zvláštní skupinu dielektrik, která se od normálních izolantů liší tím, že jejich dielektrická konstanta ε je závislá na elektrickém napětí. proto jsou feroelektrjka nazývána dielektriky nelineárními. Dále se tyto látky vyznačují tím, že obsahují zcela spontánně elektrické dipóly, tj. kladné a záporné náboje. Říkáme, že látka je spontánně polarizována [1].

Vzhledem k časovým a teplotním nestabilitám těchto látek nebylo dosud možno úspěšně využít jejich výrazných nelineárních vlastností v technické praxi. Pokud bylo těchto vlastností ve feroelektrickém stavu využíváno, způsobovala přítomnost doménové struktury kromě dvojznačnosti, dané hysterezí, kmitočtové omezení do oboru desítek kHz. Některé z těchto nevýhod kromě teplotní nestability mizí v okolí určité teploty tzv. Curieho bodu, přičemž v těsné blízkosti tohoto bodu jsou anomálně vysoké, nelinearity a hodnoty permitivity. Současně se rozšiřuje kmitočtové pásmo použitelnosti. Proto se v poslední době soustředila ve světě značná pozornost na studium elektrických vlastností feroelektrik v této teplotní oblasti. Protože závislost obou složek komplexní permitivity jak reálné ε₁, tak imaginární ε₂ na teplotě v tomto teplotním oboru je velmi strmá (obr. 1), je pro skoro všechny praktické aplikace rozhodujícím úkolem nějakým způsobem řešit otázku teplotní stability nelineárního dielektrického prvku. Proto dosavadní elektronické obvody s nelineárními dielektriky pracovaly zpravidla dostatečně daleko od Curieovy teploty, aby nebylo nutno jejich teplotu stabilizovat. Protože v oblasti daleko od Curieovy teploty jsou nelinearity feroelektrik málo výrazné, účinnost obvodů byla nízká. Aby bylo možno využít vysokých nelinearit v oblasti Curieovy teploty, např. bod T_s v obr. 1, bylo by nutno feroelektrický, kondenzátor umístit do termostatu a stabilizovat jeho teplotu s přesnosti alespoň 0,01º C. Taková stabilizace je pochopitelně velmi nákladná a v praxi nepřichází toto řešení v úvahu. Přitom se nikdy neuvažovalo o účelném využití vlivu dielektrických ztrát, které na kondenzátoru s ne lineárním dielektrikem vznikají vlivem napětí přivedeného z vnějšího obvodu. Pokud se tento vliv někdy přece uvažoval, bylo to jen v negativním smyslu, tj. přiložené napětí se udržovalo vždy tak nízké, aby nedošlo k dielektrickému ohřevu, o němž se předpokládalo, že by měl nepříznivý vliv na vlastnosti dielektrika. Nový objev v tomto oboru je naproti tomu založen na zjištění a úmyslném využití vlivu, který napětí vnějšího obvodu - a tím vznikající dielektrický ohřev - má na vlastnosti nelineárního dielektrika.

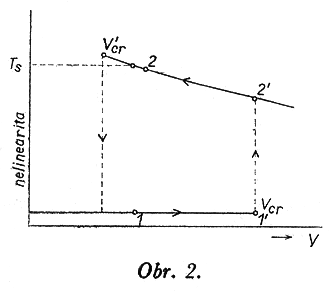

Při studiu nelineárních vlastností monokrystalů feroelektrického triglycinsulfátu ve Fyzikálním ústavu ČSAV bylo zjištěno, že při plynulém zvyšování střídavého napětí přiváděného na krystal, zapojený v obvodu násobiče kmitočtu, se při dosažení určité kritické amplitudy Ver (obr. 2) skokem zvýší permitivita i dielektrická nelinearita. Pro V > Ver zůstává zvýšená nelinearita za chována, avšak s rostoucím V klesá. Při následujícím snižování V naopak nelinearita roste, a to až do určité kritické amplitudy V‘er, mnohem nižší než V kdy dojde k podstatnému snížení nelinearity. V těsné blízkosti nad V'er (bod T_s) je nelinearita vzorku anomálně vysoká. Podstatné je, že tento stav je stabilní. To znamená, že při konstantní amplitudě zůstává nelinearita časově neproměnná. Vzhledem k dosavadnímu stavu je zcela nové to zjištění, že vysoká nelinearita v tomto pracovním režimu se podstatně nemění i při změně teploty okolí až o několik desítek °C. Navíc bylo experimentálně zjištěno, že tento pracovní režim mnohonásobně rozšíří kmitočtovou oblast, ve které může obvod pracovat. V čem je podstata tohoto „autostabilního režimu“, jak byl tento režim nazván?

Zvýšená nelinearita vzorku vzhledem k průběhu reálné složky permitivity ε₁ nasvědčuje tornu, že krystal se nachází v okolí Curieovy teploty T_c.

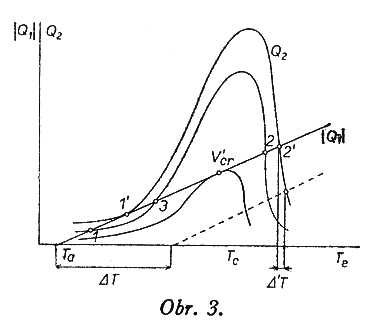

Přiložíme-li na kondenzátor, jehož dielektrikum tvoří feroelektrický triglycínsu střídavé napětí vyššího kmitočtu (f > 10 kHz), začne se dieiektrikurn vlivem ztrát zahřívat. Na obrázku 3 jsou znázorněny průběhy závislostí tepla, odvedeného do okolí Q₁ a tepla vyděleného, vznikajícího dielektrickým ohřevem

Q₂ ~ ω ε₂ V²

(kde ω je kmitočet střídavého napětí, ε₂ je imaginární složka permitivity vzhledem k první harmonické). ε₂, a tedy i Q₂ v okolí Curieovy teploty prudce klesá s teplotou krystalu (Te).

Z obr. 3 je patrno, že v bodech 1, 2, 3 bude teplota časově neproměnná, ale pouze body 1 a 2 odpovídají stabilní rovnováze a podmínce

(dQ₂/ dT)  > (dQ₁/dT)

Naproti tornu v bodě 3, který tuto podmínku nesplňuje, se každá náhodná změna teploty zesiluje. Protože strmá klesající část křivky Q₂ leží v okolí T_e, má krystal ve stavu 2 silné nelineární vlastnosti.

Z obrázku konečně také vyplývá, že pro převedení krystalu ze stavu 1 do stavu 2 je třeba zvýšit hodnotu amplitudy na Ver, při níž se křivka Q₂ (T (vydělené teplo) právě dotýká přímky odvedeného tepla Q₁ (Te).

V tomto okamžiku dochází ke splynu ti bodů 1 a 3 (1‘) a tento stav (1‘) se stává nestabilním a jediným stabilním stavem se stává bod 2‘. Dále je patrné, že případná změna teploty okolí Ta, o Δ T, která by byla znázorněna posunutím přímky odvedeného tepla Q₁ na Te, je provázena pouze malou změnou teploty krystalu ve stavu 2 (Δ‘ T) [2].

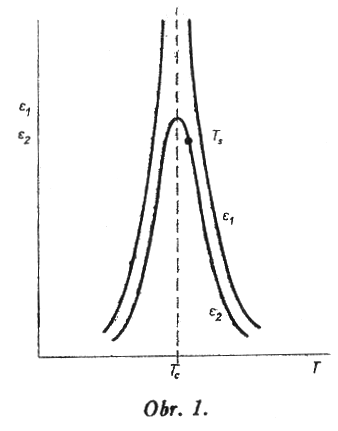

V praxi tento výklad znamená, že zvětšíme-li dostatečně amplitudu střídavého napětí, zahřeje se krystal dielektrickým ohřevem až na teplotu v okolí Curieova bodu (asi 50° C). Při dalším zvyšování teploty ztráty v krystalu klesají (viz též křivku ε₂ na obr. 1). Dielektrický ohřev bude tedy také klesat. V těsné blízkosti Curieova bodu se nastaví automaticky taková teplota, při níž množství tepla, vznikajícího dielektrickým ohřevem, bude právě rovno teplu odvedenému do okolí. Jak již víme, jsou právě v této teplotní oblasti nelinearity feroelektrik nejvýraznější. Tím vzniká nový nelineární prvek s automatickou stabilizaci pracovního bodu, který si z výkonu dodávaného k dielektrickému ohřevu vezme jen takové množství, jaké se z něho odvede do okolí. Tím automaticky vyrovnává případné změny teploty okolního prostředí. Takovýto nelineární prvek není tedy nutno udržovat v oblasti maximálních nelinearit pomocí termostatu. Dielektrika, která dovolují realizaci této nové mýšlenky, jsou všechny ty látky, u nichž se projevuje teplotní oblast, v níž dielektrické ztráty při zvyšování teploty klesají. Takových látek je dnes známo již několik desítek.

Jako první materiál byl v novém nelineárním prvku použit feroelektrický triglycinsulfát (TGS) a prvek sám dostal název TANDEL (teplotně autostabilizující nelineární dielektrický element).

První konstrukce tandelu

Ke konstrukci dielektrického elementu bylo použito monokrystalu triglycinsulfátú (TGS). Význačné feroelektrické vlastnosti jeví TGS pouze ve směru kolmém na fercelektrickou osu (osa b⁴). Tyto řezy byly planparalelně broušeny v rozmezích tlouštěk 0,05 až 1 mm, opatřený elektrodami a slabými přívodními drátky. Ukázalo se výhodné ukládat tento element do pouzder obvyklých u některých hrotových diod (např. 1N21). Aby byl omezen vliv změn proudění vzduchu na ochlazování, je element v pouzdru uložen do silikonové vazelíny. Vhodný způsob uložení je též zatavení, do evakuované baňky, kdy odvod tepla je zprostředkován převážně přívodními drátky [3].

Takto utvořeny element se připojí na zdroj sinusového, nebo nesinusového napětí, jehož kmitočet a amplituda je zvolena tak, aby se element vlivem tepla vyděleného v důsledku dielektrických ztrát ohřál na teplotu v blízkosti Curieova bodu. Provozní teplota elementu je velmi málo citlivá také na změnu napájecího napětí nebo kmitočtu. Ukázalo se, že tandel z feroelektrického triglycinsulfátu je možno přivést do pracovního režimu v širokém oboru topných kmitočtů, tj. od zvukových kmitočtů do stovek MHz, přičemž potřebná amplituda napětí klesá s rostoucím kmitočtem.

Značný význam má konstrukční spojení nelineárních dielektrických prvků, kde alespoň jeden z nich je vyhříván střídavým elektrickým napětím do bodu teplotní stabilizace a tím uvede do oblasti maximálních nelinearit ostatní nelineární prvky, které jsou s ním v teplotním kontaktu (obr. 4). Toto konstrukční spojení je zvlášť vhodné pro ta zapojení, kde by při použití jediného tandelu vadila vysoká amplituda střídavého elektrického pole, potřebná pro dielektrický ohřev. Na prvek, který je v tepelném kontaktu s vyhřívacím tandelem, můžeme přivést velmi malá napětí pro další zpracování (zesilování, směšování, rozmítání kmitočtu apod.) za předpokladu, že bude vyhřát tandelem na teplotu oblasti maximálních nelinearit.

Pro výkonové použití tandelu je často třeba zajistit zvýšený odvod tepla, vznikajícího dielektrických ohřevem prvku. Jednou možností, jak definovaně zajistit zvýšený odvod tepla, je spojení nelineárního prvku s termoelektrickým článkem, u kterého je využíváno Peltierova jevu. S výhodou lze použít článku, sestaveného z polovodivého materiálu P a N, který je připojen ke zdroji stejnosměrného proudu pólovánému tak, aby se stykové místo průchodem proudu ochlazovalo. Na styku takovéhoto chladicího prvku je umístěn tandel, který je ochlazován, takže pro dosažení stabilního bodu je zapotřebí vyšší amplitudy pro dielektrický ohřev. V tomto uspořádání je tandel schopen zpracovávat značně větší výkon.

Některé možnosti technických aplikací tandelu

Bezprostředně se nabízí možnost po užití prvku jako teplotního stabilizátoru miniaturních rozměrů.

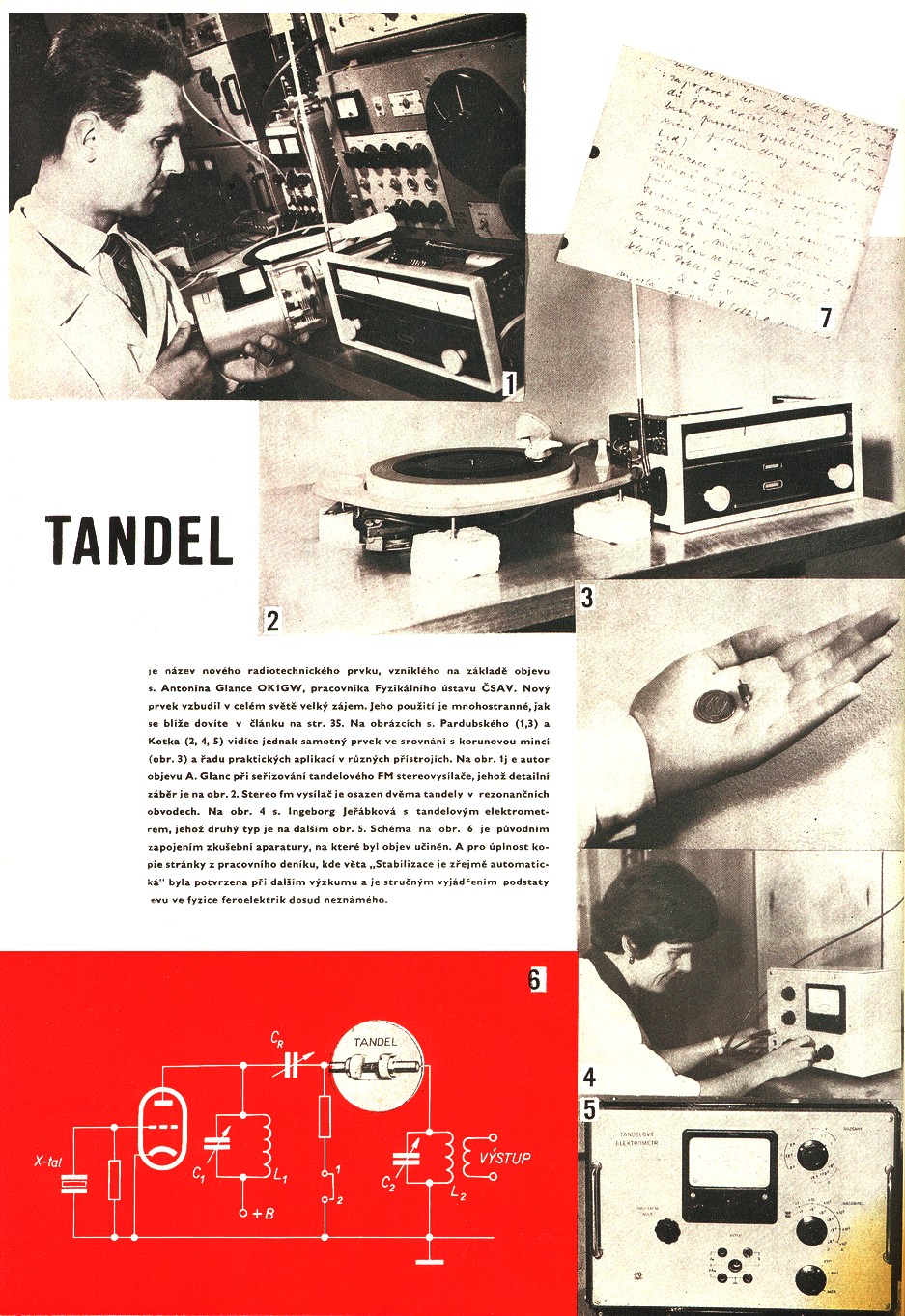

Daleko významnější možnosti aplikací vznikají využitím výrazných nelinearit elektrických vlastností tandelu, které zůstávají zachovány až do oblasti vysokých kmitočtů. Jako příklad uveďme jednoduchý násobič kmitočtu, schéma viz str. II obálky. Oscilátor kmitá v tomto případě na základním pevném kmitočtu, který je řízen krystalovým výbrusem. Z anodového obvodu oscilátoru je jeho vysokofrekvenční napětí přivedeno na obvod násobiče přes regulační prvek C_r, kterým se nastaví optimální dielektrický ohřev tandelu do oblasti jeho maximálních nelinearit. Rezonanční obvod L₂C₂ je naladěn na zvolený kmitočet, odpovídající příslušné vyšší harmonické. Přivedením předpětí na svorky 1, 2 je možno poměr jednotlivých harmonických regulovat ve pro spěch sudých harmonických. Na tytéž svorky lze zavést i modulační napětí, má-li být vynásobený kmitočet amplitudově modulován.

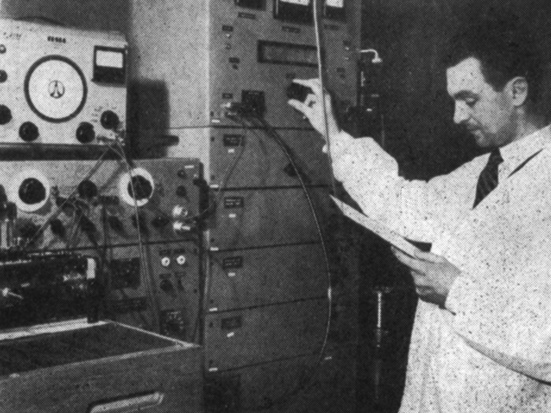

Objevitel tandelu s. Glanc při laboratorním měření

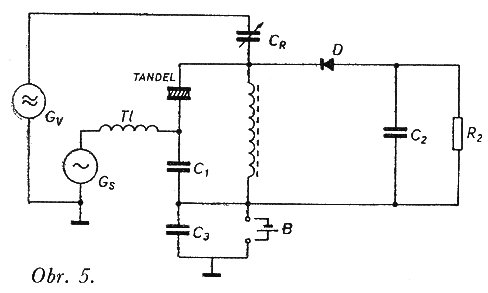

Tandel umožňuje konstruovat známá zapojení dielektrických zesilovačů ať rezonančních nebo nerezonančních. Zapojení podle obr. 5. představuje rezonanční dielektrický zesilovač s jedním tandelem, na nějž se přivádí přes regulační kondenzátor Cr vf napětí pro dielektrický ohřev. Tandel je polarizován ze stejnosměrného zdroje B, jehož napětí se přivádí na elektrodu přes zdroj signálu Gs a oddělovací tlumivku TI.

Rezonanční obvod s tandelem je na laděn tak, že kmitočet napětí zdroje ohřevu je na boku jeho rezonanční křivky. Signálovým napětím ze zdroje Gs, které se superponuje stejnosměrnému polarizačnímu napětí ze zdroje B, se rezonanční obvod rozlaďuje, takže se bok jeho rezonanční křivky posouvá vůči kmitočtu napětí zdroje ohřevu Cv, jehož amplituda na rezonančním obvodu se mění v rytmu signálového napětí. Detekcí takto modulovaného signálu v detektoru se získá zesílený vstupní signál na výstupu zesilovače. Z předchozího výkladu vyplývá, že k funkci obvodu stačí zvýšit napětí zdroje ohřevu, popř. kmitočet tak, aby vzniklým dielektrickým ohřevem se dielektrikum tandelu dostalo do autostabilního režimu a tím i do oblasti velkých napěťových nelinearit, čímž se napěťové zesílení zesilovače zvýší o řád (A = 12) vlivem zvýšených nelinearit a navíc se přestane uplatňovat omezující kmitočtová závislost. V důsledku toho lze realizovat takové kmitočty, u nichž to dosud v uvedeném zapojení nebylo možné. Vysoký vstupní odpor tandelového zesilovače a podstatné zvýšení zisku a celková provozní stabilita daná autostabilním režimem opravňuje k domněnce, že tato opomíjená zapojení budou konečně využívána.

Známá zapojení kmitočtových modulátorů využívají k rozmítání kmitočtu většinou změny reaktance elektronky nebo polovodiče, zapojeného v mřížkovém obvodu oscilátoru. Těmito způsoby lze dosáhnout jen malého kmitočtového zdvihu. Pokusy zapojovat do mřížkových obvodů napěťově závislé feroelektrické kondenzátory nevyřešily tento problém z důvodů nestability jak teplotní, tak i časové. Tandel značně redukuje tyto nestability a je tedy dána možnost modulačním napětím měnit jeho kapacitu, a tedy i kmitočet ladicího obvodu, v němž je zapojen.

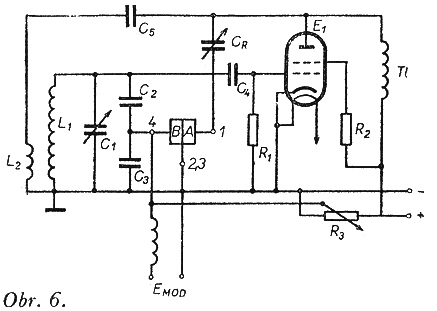

Do mřížkového obvodu elektronky, kde má být zapojen tandel, nemůže být však v některých případech přivedena vysoká amplituda, nutná pro dielek trický ohřev prvku. Proto je do mřížkového obvodu oscilátoru zapojen nepřímo vyhřívaný dielektrický prvek, jehož konstrukce byla již na tomto místě popsána. Celkové zapojení oscilátoru je uvedeno na obr. 6, z něhož je patrná jeho funkce. Ladicím kondenzátorem C₁ se řídí kmitočet oscilátoru. Regulační kondenzátor C_R se nastaví tak, aby vyhřívací tandel A byl uveden do autostabilního režimu napětím z anody oscilátoru a aby současně vyhřál prvek B, který je s ním v dobrém tepelném kontaktu, do oblasti silných nelineárních vlastností.

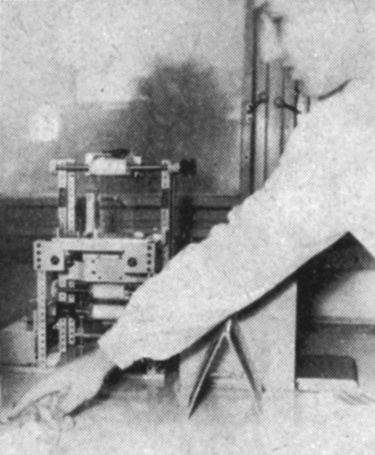

Inž. Moravec ze skupiny dielektrik II při technologickém zpracování krystalů

Jak je patrno z obrázku, vf napětí, potřebné pro ohřev tandelu B, není zavedeno do mřížkového obvodu elektronky. Společné elektrody 2, 3 prvků A a B jsou zde uzemněny. Nelineární dielektrický prvek, označený B, je zapojen do rezonančního obvodu v sérii s kondenzátorem C₂. Přes odpor R₃ je přivedeno na elektrodu 4 prvku B stejnosměrné předpětí, kterým se nastaví pracovní bod na křivce závislosti kapacity prvku na napětí. Na tutéž elektrodu je přivedeno modulační napětí, které střídavě mění kapacitu nelineárního dielektrického prvku B. Protože prvek je součástí rezonančního obvodu, dochází k rozladění obvodu v rytmu modulace a tím ke kmitočtové modulaci.

Jak již bylo uvedeno, je nelineární dielektrikum tandelu udržováno v teplotně stabilizovaném stavu dielektrickým ohřevem v důsledku klesajícího průběhu ztrát na teplotě. Teplota uvnitř krystalu však není homogenní v celém objemu a vlivem kovových elektrod a jejich přívodů dochází k ochlazování povrchu krystalu. To má za následek, že těsně pod elektrodami má krystal nižší teplotu než uvnitř a tím i v této oblasti feroelektrickou fázi. V důsledku toho jsou tyto přielektrodové vrstvy piezoelektrické. Teplota těchto vrstev je přesto ještě dostatečně vysoká, takže piezo-modul dosahuje vysokých hodnot. Při vhodném konstrukčním uspořádání některé elektrody může být tandel upraven jako elektromechanický snímač, např. jako přenoska pro gramofon, mikrofon apod.

Tandel byl principiálně vyzkoušen v celé řadě významných aplikací, jako např. v amplitudových modulátorech, směšovačích, reaktančních zařízeních různého druhu v širokém oboru kmitočtů. Novost celé věci zatím nedovoluje publikaci všech těchto aplikací, u nichž v současné době zkoumána dlouhodobá stabilita a měřeny parametry.

Současně pokračuje základní fyzikální výzkum na nových materiálech, vhodných jako dielektrika pro tandel.

[1] A. Glanc: Ferroelektrika. AR 5/60 str. 139, AR 6/60 str. 168.
[2] A. Glanc, V. Dvořák, V. Janovec, E. Rechziegel, V. Janoušek: Temperature Autostabilization Eject of TGS Mono crystals in an AC Electic Field, Physics Letters, Vol. 7, Nov. 1963.
[3] A. Glanc, Z Málek, I. Mastner M. Novák, J. Štrajblová: Temperature Autostabilized Nonlinear Dielectric Element (Tandel) - bude publikováno v Journal of Applied Physics
