Maják je nainstalovaný společně s převaděči SR8L a SR8LU na kolejích Přírodovědecké university na sídlišti Felin v Lublinu( KO11HF ). Maják pracuje na kmitočtu 1296,895 MHz s modulací A1A. Výkon majáku je 0,5W a je zaveden do antény typu dvojitého kosočtverce s maximem vyzažování ve směru východ - západ. Tadeusz SP8DIP napsał :

Nápad zprovoznění majáku v pásmu 23cm jsem dostal koncem roku 2007. Ale do práce jsem se pustil až po dovolené r.2008. Při jeho stavbě jsem se rozhodl využít hlavne své šuplíkové zásoby. Na počátku práce jsem se soustředil na vývoj předděličky pro PLL s využitím AD4007, měření výkonu s AD8313, zátěže pro výkon 1W se špičkovým detektorem a přeladitelného generátoru s MAX2754  na cca 1,0-1,3GHz.

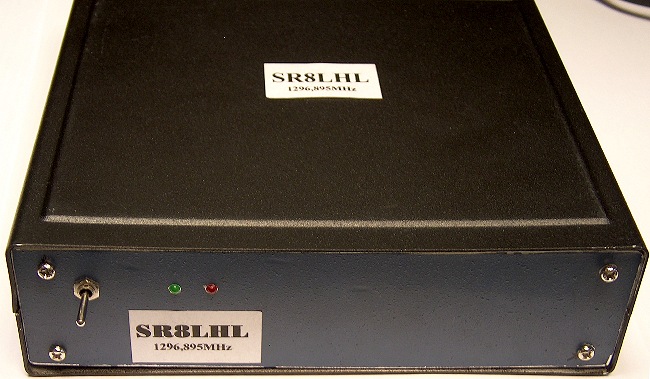

V současné době se SR8LHL skládá z oscilátoru 324,224MHz (PLL s TDD1742 i TCXO 10,5MHz), dvoustupňového násobiče x2 s tranzistory BFR93, pásmového filtru podle W6PQL a výkonového zesilovače s uPC1678 a CLY10. Maják je řízen mikroprocesorem podle popisu na stránkách www.mikrofale.net .  Výstupní výkon je nastaven na cca 0.5W .  Během práce na majáku mne podporoval zejména Krzysztof SQ8MFR – vždy jsem mohl využívat z jeho měřicích přístrojů a podívat se na výstupní signál na spektrálním analyzátoru.

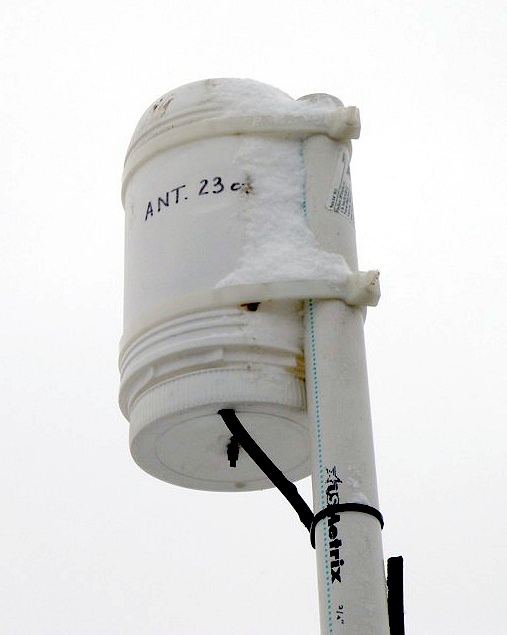

Anténu pro SR8LHL  udělal  Jacek SQ8JIS. Pro tuto chvíli je to anténa tvaru dvojitého kosočtverce uzavřený v plastikovém soudku od nějakých chemických činidlech. Na jaře se postaráme o výměnu antény za novou o větším zisku.

Doufám, že zprovoznění majáku v SP8 oživí pásmo 23cm, protože několik stanic z Lublinu je právě ve fázi výstavby transvertorů a ještě během tohoto roku určitě budou QRV.

Srdečně zdravím

Tadeusz SP8DIP

sp8dip@wp.pl

Zdroj:  http://www.mikrofale.net/archiwum.html

Překlad: OK1VPZ
