EME okno pro pásmo 144 MHz (září - říjen 2009)

Vážení čtenáři a příznivci VKV provozu na trase 0,75 milionů km, zdravím vás opět u dalšího pokračování EME okna. Od posledního čísla proběhl ARRL EME contest a na 6m bylo po více než 56. letech ukončeno analogové vysílání na prvním kanále z Cukráku, takže i na tomto pásmu se začínají pozvolna objevovat první OK EME stanice.

EME okno tedy začnu právě příspěvkem z 50 MHz od Jardy, OK1RD.

Ahoj Matěji,
po 46 letech strávených na krátkovlnných pásmech, na Top Bandu zejména, dospěl jsem do bodu, kdy téměř všechny země DXCC na všech KV pásmech jsou potvrzeny včetně 160m ověřených v ARRL (333/342), tudíž co dělat dál. Po dlouhých úvahách jsem se rozhodl pro pásmo 6ti metrů. Na tomto pásmu jsem nikdy seriozně nepracoval, neboť TV vysilač Cukrák znemožňoval svým rušením zaslechnout jakoukoliv slabší stanici. Po vyhlášení termínu vypnutí Cukráku jsem se definitivně rozhodl pokračovat v radioamatérské činnosti na "Magic" pásmu.

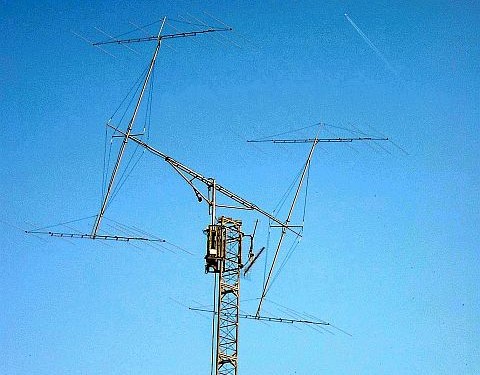

Přes léto jsem realizoval anténu pro 6m pásmo a to 4x7el YU7EF (viz: www.ok1rd.com) včetně automatického sledování měsíce EL/AZ. Provoz EME je pro mne úplnou neznámou. Vzhledem k tomu, že zatím to se sluneční činností vypadá bledě a možnost udělat DX spojení na 6ti metru je vyloučena, rozhodl jsem se zkusit EME na 6m. V žádné případě nechci se pouštět do jakéhokoliv hodnocení, na to je příliš brzy (po dvou dnech provozu hi), ale vím, že udělat QSO odrazem od měsíce není vůbec jednoduchá záležitost. V jednom dni jsem udělal spojení s K, a dále první EME spojení 6m mezi OK a I, OK a G. Budoucnost ukáže zda tento způsob DX mně bude bavit.

73 Jarda, OK1RD

6m EME LOG: K2ZD, IW5DHN, G4IGO, PE1BTX, ZL3NW 18187km ODX, ZL3TY 18035km, G5WQ

Díky Jardo za report a congrats k 6m OK EME rekordu 18187km! Ještě doplním, že vypnutí Cukráku a tím i konec rušení si můžete poslechnout zde:
http://www.ok2kkw.com/next/cukrak/cukrak_black_out.mp3 a komentář k němu zde: http://www.ok2kkw.com/next/cukrak/konec_tv.htm

Dalším příspěvek přišel od Martina, OK1UGA:

Ahoj Matěji,

V poslední době se na EME moc nedělo takže celkem ani nemělo smysl se na pásmu objevovat. Navíc nás potkala nepříjemná závada. Odešel tranzistor v budiči PA. Takže jsem se na pásmu objevil až během ARLL EME contestu. Vzhledem k zrušení Asisted kategorie jsem se contest rozhodl letos ignorovat. Mám zájem o to dělat nové stanice, čtverce a země a ne dělat po dvacáté znovu stejné BIG stanice v contestu. Umístění v contestu jsem vždy považoval spíš za takový bonbónek navíc. Doufám, že to ARLL pochopí s Asisted kategorii vrátí. Pokud tak neudělá taky se ale svět nezboří. Na EME QTH jsem se byl jen v noci ze soboty na neděli. Contest pro mě začal špatně. Nejprve jsem cestou píchnul a když vyšel měsíc zjistil jsem, že nefunguje správně můj TCVR. Závadu se mi podařilo opravit až někdy kolem půlnoci. To už ale bylo okno na ZL zavřené, takže mi utekly 2 ZL stanice které ještě nemám a slyšel jsem je. Pak už ale vše začalo fungovat a podmínky byly slušné. Na pásmu byla řada nových stanic. Ráno se objevila 5N0EME, kterou se mi na jaře nepodařilo udělat. K mé velké radosti byla během pár minut byla v logu. O něco později se zcela nečekaně objevil další bonbónek EA8/G4RGK což byla pro mě další nová DXCC #104. Takže nakonec pro mě přes nevyvedený začátek dopadla tato noc velmi úspěšně. Celkem jsem udělal něco přes 50 EME QSO, 16 init, 5#, 2 DXCC a 1 WAS.

Minule jsem psal o úmyslu zprovoznit MAP65-IQ. Kvůli spoustě jiné práce jsem se k tomu dostal až teď. Použil jsem starý transvertor podle OK1VPZ a přijímač Perseus. U antén je pochopitelně předzesilovač s ATF54143. MAP65-IQ jsem nainstaloval na stávající PC, které používáme pro WSJT a na druhém PC běžel Linrad. Linrad po síti předává data z Persea programu MAP65-IQ. Za zmínku stojí otřesná zkušenost s programem Linrad. Je až nepochopitelné jak je možné tak dobrý program zničit zcela nepoužitelným ovládáním. Řekl bych, že tento program může sloužit jako odstrašující příklad jak nemá program pro PC vypadat. Bohužel je to jediný program, který je schopen dodávat data pro MAP65, takže mi nezbývá než ho používat. Vše jsem nakonec rozchodil a vypadalo to že by mělo vše fungovat. Ve vodopádech MAP65 byly vidět EME stanice ale bohužel se nic nedekódovalo. Zkusil jsem tedy načíst a zdekódovat zkušební soubor od K1JT a ukázalo se, že nezdekóduju ani ten. A tím jsem prozatím skončil. Původně jsem jsem se domníval, že HW našeho PC pro MAP65-IQ nestačí. Pak jsem si ale vyzkoušel, že zkušební soubor lze zdekódovat i na PC PII/500MHz s 128MB RAM a Windows 98. Pravda, dekódování trvalo asi 5 minut HI. Takže to vypadá, na problémy s OS nebo nekompatibilitu s programy nainstalovanými na našem PC. Jakmile ho přeinstaluji budu vědět víc a doufám, že další pokus bude úspěšnější.

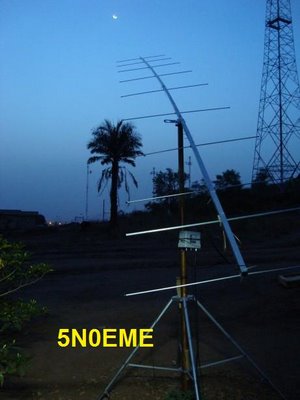

Na závěr obvyklý výčet nových stanic: I5YDI, DK2PH, YO7NE, EB5HRZ, RL3BM, K4UCY, NT0V WAS#38, 5N0EME DXCC#103, IK0HWJ, F5ODA, EA8/G4RGK DXCC#104, SP3XBO, OE3FVU, SM6MVE, PA1T, AG4WU, UT5UAS, YO3DDZ, N9HF.

Ahoj,
Martin - OK1UGA

Díky Martine a congrats k novým DXCC. Další, kdo poslal report do EME okna byl Tomáš, OK2PWY & Milan, OK2BFF:

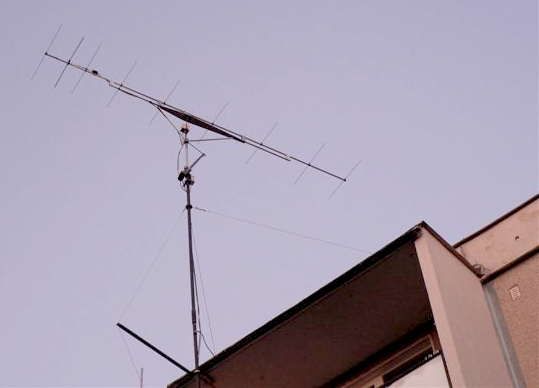

Koncem září 2009 jsme v našem domácím qth JN89KW 285 m a.s.l. znovuobnovili anténu pro 144MHz poničenou vichřicí Ema v březnu 2008. Jedná se o 9el yagi DK7ZB z provenience OK5IM. Anténní systém je vybaven rotátorem pro azimut a elevaci. Celá sestava je doplněna LNA s ATF54143 a PA s GI7B 200W ef. out trvale. Zařízení je určeno pro provoz tropo, MS a také pro EME pokusy.

Druhý říjnový víkend jsme se účastnili ARRL EME Contestu. Podmínky byly dobré, s touto malou sestavou viz fotografie jsme slyšeli signály devíti stanic.(CW: IK3MAC 539, SV1BTR 529, RU1AA 539, LA8YB 519, JT65B: EA6VQ -18, PA5MS -25, RU1AA-16, HB9Q -15, K6MYC -12, KB8RQ -8 dB) Některé stanice jsme se pokoušeli volat, ale kompletní qso se navázat nepodařilo.

Během následujících dnů jsme slyšeli ještě signály ES6RQ, DK3WG a RK3FG. Slyšet signály odražené od Měsíce je opravdu jedinečný zážitek. Jsme teprve na začátku a sbíráme zkušenosti. Doufáme, že se nám brzy podaří navázat první QSO.

Tom OK2PWYa Milan OK2BFF

Další report přišel od Jozefa, OM3BC:

Ahoj Matej,
posledne dva mesiace neboli tie najhorsie co sa tyka EME. Podarilo sa mi urobit 7 novych stvorcov s EME + 1 s MS a medzi nimi 3 nove DXCC (BD, HR, HS). Poslal som ziadost na 100DXCC za 2m. Dufam dostanem to pod vianocny stromcek. Zoznam spojeni s EME je pripojeny.

LOG: BD4SY PM01JP 1st QSO OM-BY, NT0V, DL7UDA, OH9GDT, DK2PH, RL3BM, I3EVK, SP2NJI, IK1UWL, RU1AA, WA3BZT, K1JT, UA3PTW, UN9L MO13, W3SZ, K6MYC, K7MI, AD4TJ, DG0OPK, RA6DA, AA7A, NF2V, YO3DDZ, UN7GK MN83LJ, K4UCY FM05, HR9BFS 1st QSO OM-HR, W4ENN EM64, HS0ZIL OK16 1st QSO OM-HS, UT5UAS, DL8SCQ, BD4SY PM01, DL2NUD, WA3QPX, I5YDI, OY4TN, I3LDP, NG9Y, KA1ZE/3 FN01, AE3T, WB9UWA EN50, K5DOG DM52, PE1LWT, VE5UF.

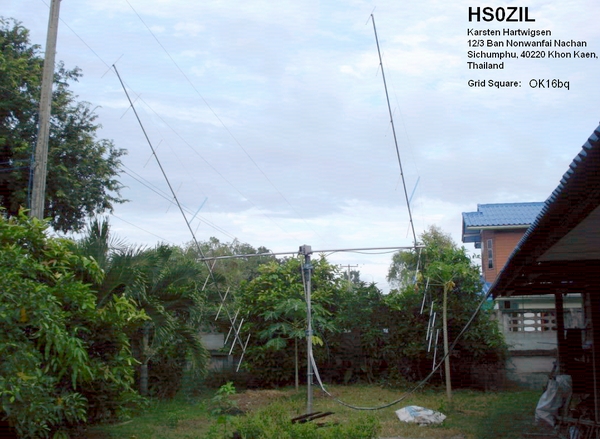

Kasten DL2LAH vyjel z Thajska pod značkou HS0ZIL OK16BQ na 2m s 2x10el DK7ZB + 160W PA. Další aktivita z Thajska je očekávaná během dubna 2010, kdy by měl být Karsetn QRV s 4x10el DK7ZB.

Jozef OM3BC

Poslední příspěvek do 2m části EME okna poslal Petr, OK1FAQ:

Ahoj Matěji,

Jen krátké povídání o naší klubové aktivitě. Většinu času přes léto zabrala stavba naší nové 4,6metrové EME antény, kterou budujeme u mně na zahradě. Stavební práce jsou už celkem hotové a teď se dodělává řízení systému a pomocné zařízení. Předpokládám, že budeme na jaře 2010 schopni provozu na 1296 a 2320 MHz .Zařízení pro tyto pásma je už částečně hotové.

Obrázky: http://www.matejicek.eu/ok1kkd

Také jsem se zúčastnil EME ARRL contestu 10-11.10.2009 15 CW spojení:
LA8YB, IT9CJC, IK1FJI, JH0WJF, SP7DCS, I3EVK, F0CXO, IK3MAC, LZ1DP, YO2AMU, SV1BTR, K1JT, F1FLA, OZ1HNE, RU1AA.

RK OK1KKD (OK1FAQ)

Diky Petře a doufám brzy na slyšenou na 23cm via EME.

Nyní ještě pár slov k mým výsledkům - reportu OK1TEH. Za uplynulé dva měsíce se mi podařilo udělat několik pěkných EME CW QSO hlavně během první části ARRL EME contestu s DK3BU, IK3MAC, SV1BTR a LA8YB. V módu JT65 jsem pak dělal tyto stanice: ES5PC, DL1DWI, YO3DDZ, NT0V (další WAS stát – Severní Dakota), DK2PH, PE1L, IT9CHU, DG0OPK, I2FAK (2x19el Yagi), UT5UAS, G4EZP, WB9UWA a poprvé s velmi pěkným signálem i OM3CWY, což mimochodem znamenalo první EME spojení Praha – Košice na trase 737 922 km :-) Na randomu mě zavolal i Joe, K1JT. Největší radost jsem ale měl ze spojení s PY2SRB, což je pro mě 85. země DXCC na 2m udělaná se single 10el 3WL yagi. Silvio používá 4x10el Y. a 400W PA, skutečný výkon do antény je ale podstatně menší. První náš test proběhl v roce 2006 a od té doby jsme to zkusili mnohokrát, bohužel nikdy jsem ho neviděl až do 4. listopadu. Hlavní zásluhu na QSO měla dobrá kombinace příznivě stočených polarizačních rovin, nízká degradace signálu a hlavně časná ranní hodina (02:57UTC), kdy v Praze značně pokleslo rušení a šum. I tak byl ale signál velmi slabý a od prvního přijatého reportu po závěrečné RRR uplynulo 8 minut. Pokračování mého reportu je v částí EME okna vyhrazené vyšším pásmům.

Pásma 70cm - up

V této části EME naváži na report OK1TEH. Na 70cm se mi v září konečně podařilo úspěšně dokončit spojení s Jeffem, K7XQ, což je pro mě první spojení do Kalifornie. K7 a ne K6, protože v ARRL přestalo platit pravidlo změny prefixu po přestěhování do jiného státu. Překlenutá vzdálenost byla 9365 km. Na 2m a 70cm začal taky jezdit ES5PC, které je známý hlavně z EME pásem 23cm – 3cm. Na 70cm používá 4x28el M2 a 1kW PA s elektronkou GS23b. Signál je přes „menší“ stanici velmi silný a QSO pro mě znamenalo první 4xLY stanici v logu. V ARRL EME contestu jsem udělal na CW Jana, DL9KR a HB9Q na JT65, s kterým jsem si vyměnil několik řádků otevřeného textu :-) V dalších měsících se povedlo také JT65 spojení s SM2A, DL5FN a zejména s Alem, UA4AQL, které měl pouze 2x26el Yagi a 600W !, takže to bylo spojení 1Y – 2Y. Zkusil jsem také několik pokusů o WAC = QSO s LU7DZ, bohužel zatím bez úspěchu. Šance o Jižní Ameriku na 70cm ale dál roste, protože PY1KK, který v současnosti jezdí s 4m parabolou a 200W PA dokončuje PA s GS35 a měl by s QRO vyjet již v lednu 2010.

Na 70cm je také aktivní Jirka, OK2POI, který po půlroční odmlce přebudoval svojí anténu na systém 4x17el OK2POE + 300W SSPA. Nová anténa mu funguje velmi dobře a od konce září již dělal CW QSO s DK3WG a v JT65 ES5PC, DL5FN a EA3XU, který měl pouze 2x21el yagi. EA3XU byla pro Jirku již 26 initial stanice. Congrats!

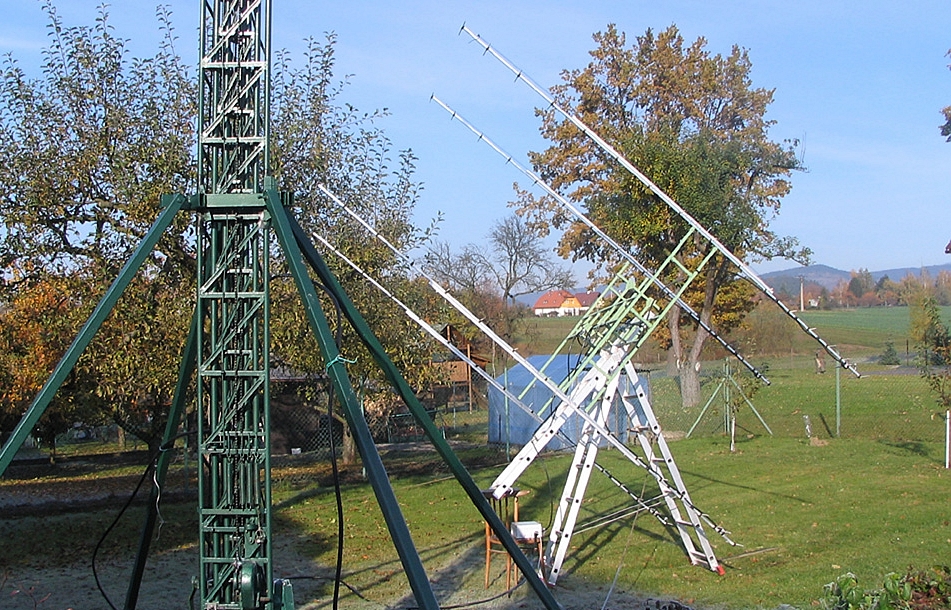

Nová anténa Jirky, OK2POI pro 70cm EME 4x17el OK2POE + 400W PA - celkově 63 400 W EIRP

V pásmech 432 MHz až 24 GHz stále velmi aktivně pracují kluci z OK1KIR, jejich příspěvek od Tondy, OK1DAI jsem spojil z několik reportů:

Ahoj,
v zářijovém 3 cm AW, který byl paralelně s ARI CW/SSB kontestem jsme udělali tato random spojení:

12.9. v 06,02 IQ4DF 569/569, 06,52 G4NNS 539/539, 07,05 F2TU 549/559, 07,10 W5LUA 569/569, 07,26 F5JWF 549/579, 07,48 DF9QX 559/549, 08,23 WA6PY 559/569, 08,32 VE4MA 549/559 # 45 a EN field, 08,42 RK3WWF 549/559 # 46( 2 m anténa a 50 W TWT), 09,49 IK2RTI 539/559, 10,07 ES5PC 549/569,10,44 WC8VOA 549/529, 11,43 WC8VOA znova s horizontální polarizací 569/569.

13.9. ve skedu JA6CZD O/nil na 10450,1 RX/TX, 03,38 ON5TA 549/559, 13,14 F6DRO M/O # 47 (Dom používá 1m ofset anténu a 40 W. Šum slunce poslouchá na úrovni 8,5dB. Jako další stanici dělal také IQ4DF a LX1DB. Anténu provozuje na trojnožce a používá manuální elevaci). Poslouchán SP3DRT M a OZ1FF slyšel nás. Šum měsíce oba dny na obou pásmech (10368 a 10450 MHz) byl 2,6 -2,7 dB.

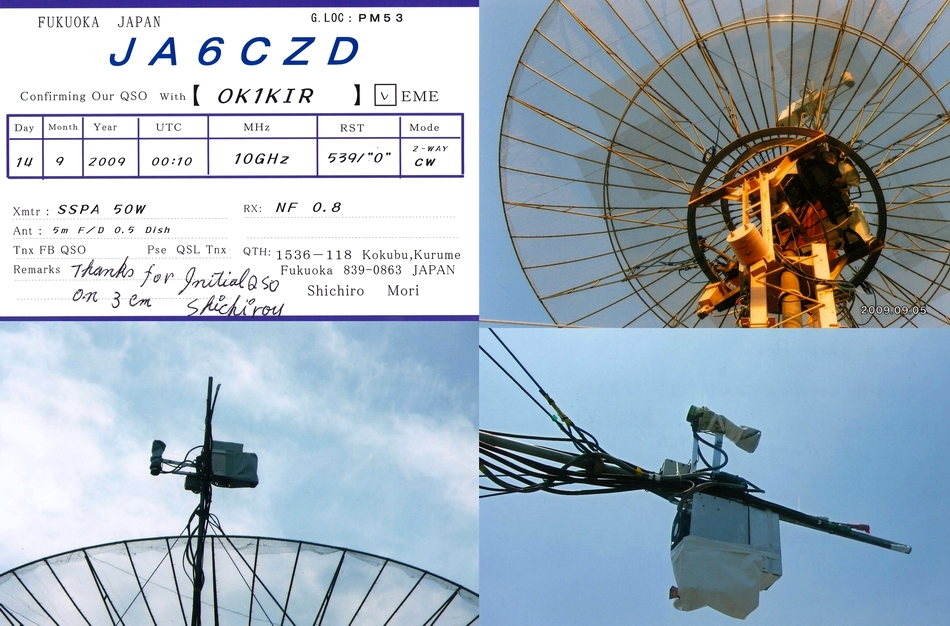

14.9. ve skedu v 00,10 JA6CZD 449/O 10450,1/10368,1 crossband QSO # 48 , PM field , 20 DXCC a čtvrtý kontinent. Shichiro JA6CZD používá 5m parabolu s pletivem 6x6 mm pro 3 cm musel plochu 3x 3 m potáhnout pletivem 2,5x2,5 mm aby mu to na 3 cm fungovalo. Otáčením vyosené centrální trubky přepíná 6 cm IMU zářič nebo 3 cm transvertor v ohnisku. V 08,00 sked s LZ1DX nil / O s jeho 5,4 m anténou a nic s jeho 2 m anténou později. Šum slunce 17,5 dB při SF 69 v dešti.

1296 MHz : 7.9. pracováno JT v 19,22 YO8BCF -15 / -18 JT # 47 a nová 63 DXCC, 19,35 VK2JDS -13 / -13 JT # 48 (Dave provozuje svojí EME stanici napájenou 100% ze solárních baterií :-), VK4CDI -16 / -14 JT init 49, 20,35 PE1HNG -17 / -19, 21,01 G4RGK O/O a v 21,47 OE3JSA -28 / -22 JT # 50. CW pracováno v 19,55 VK2JDS 539/549 CW # 281.

Report OK1KIR z říjnové části ARRL EME Contestu 2009: povedlo se udělat M+M expedici do OH0 na všech 4 pásmech. V první části ARRL EME kontestu jsme první orbitu strávili na 70cm uděláno 13 CW QSO initily s I1NDP, OH0/DL1YMK, DL7APV, DJ7GK a SP6JLW. 6 JT QSO initialy K3FM, K2UYH, ES5PC a DL7APV. 4,5 m parabola je na tomto pásmu malá. Pásmo je v našem QTH sužováno z dolní strany rušením od Ufona a z horní strany rušením od CDMA a také od nové digi TV z Cukráku. V druhé orbitě na 23 cm jsme udělali 41 CW QSO initiály s VK3NX, F5HRY a W6YX. Porouchal se JT program v mém PC tak jenom 3 JT QSO a jediný init. s VA7MM.
S těchto pásem nezávodíme, takže jsme nebojovali o každé spojení pokud to nebyl initial.

04.11. wkd OH2DG 559 /559 init 26, první spojení OH – OK na 9 cm.

10.11 se dále povedly za hodinu dvě nové země: na 3cm QSO s OZ1FF a SP7JSG, na 6cm SV3AAF.

Letos už je jich tady odsud 30 + 11 poprvé. Zatím náš nejlepší rok v naší EME historii!! Hlavně díky 4 pásmovým expedicím a stoupající aktivitě na všech pásmech.

73 Tonda, OK1DAI

PS: Všechna spojení jsou na našem webu www.ok1kir.cz

Díky Tondo za report a Congrats!!

Další 10 GHz OK EME stanicí se brzy stane Jirka, OK7RA (ex. OK1UVY), který dokončuje svojí 2,4m parabolu, takže na bližší informace se možná můžete těšit již v příštím čísle.

Na závěr ve zkratce info o některých nových 2m/70cm EME stanicích:

Na 2m začal jezdit již zmíněný Denis, NT0V z EN08, který používá 4x4wl Y + 750 W a produkuje velmi silný signál, takže by měl být dělitelný i s cca 9el yagi a 200W PA. Známý N4JH (Alabama) změnil značku na W4ENN. V uplynulé periodě byla aktivní i expedice do Mongolska JT1, bohužel byla aktivní pouze jeden den a jen během okna do USA. Během dobrých podmínek je v součastné době nejsilnější UN stanicí na 2m EME UN7GK, kterého lze za dobrých podmínek udělat i se single yagi, bohužel jeho RX není úplně OK, takže šanci mají pouze stanice s QRO. Další novou stanicí, která se objevila na bandu je KA1ZE/3 z FN01, který má sice jen single yagi bez možnosti elevace, zato velmi dobře využívá jevu Ground Gain, takže je dělitelný i s QRP výbavou. Zajímavá je taky zpráva od PI9CAM, kteří používají 25m parabolu a jsou nově QRV také na 13cm s 200W, na 9cm s 40W a na 6cm dokonce se 150W a případná protistanic s tropo výbavou by je měla přijímat s běžnou 140cm parabolou až 15dB nad šumem. Více najdete na: http://www.pa0ply.nl/arrl_eme_2009.htm

Na internetu je také dostupný článek o EME pokusech OY3JE, který zkoušel EME na 70 MHz s GD0TEP, který používá pro EME 2x8el yagi. OY3JE viděl GD0TEP na 4m v modu JT65 -29dB odrazem od Měsíce a to pouze s 4el quadem!! V současné době je stále QRV 4m EME ZS6WAB, který používá stejných antén jako GD0TEP, ale PA s elektronkou GS35. V součastné době zatím zůstává v OK i OM maximální povolený výkon 10W ERP ovšem cross band QSO by neměl být problém. ZS6WAB totiž používá velkých antén i pro 2m a 70cm. Během zimy je 4m pásmo kromě spojení Meteor Scatter prázdné a nedochází k rušení od OIRT Es signálů z UA. Nezkusíte to někdo?

Na reporty z vašich EME pokusů a na případné EME QSO se těší

Matěj, OK1TEH – ok1teh@seznam.cz RŽ 4/2009
