NZ Boys,
nejen pro mikrovlnná zařízení, ale pro celou řadu měřáků je dobré mít
doma přesný referenční normal 10MHz. Řešení kromě rubidiového normálu
je XCO zavěšený na přesný kmitočet GPS. Standardní GPS modul mívá
výstup 1Hz, ale to je pro zavěšení PLL příliš pomalé a nestabilní.
Před časem byly na eBay k mání moduly Trimble GPS a Motorola s 10kHz
výstupem, ale už nejsou, nebo za 1500Kč a více... Naštěstí existuje
švýcarská firma U-blox, která vyrábí pestrou škálu GPS modulů (resp.
hybridních IO) z nich některé umí posílat FRQ 1Hz-10MHz, takže je lze
přes celkem jednoduchý PLL závěs s XOR hradlem napojit na VCXO (OCXO)
a získat tak přesný a kvalitní signál (původní signál s GPS má vysoký
fázový šum a občas lehce poskakuje, tak jak se modulu zjevují
jednotlivé GPS satelity, takže napřímo (bez "handover") oscilátoru
je to nepoužitelné. Pokud se ovšem povede, tak přesnost FRQ je ještě o dva
řády lepší, než má rubidiový normál (na GPS satelitech je lepší cesiový
normál) - pro lepší představu to po vynásobení na 10GHz dá přesnost asi
0,05Hz, takže "dostačující" :)
Tuhle jsem na eBay koupil za příjemných 22USD i s dopravou GPS modul
založený na UBX M8030 (spolu s ANT v placaté krabičce o průměru cca
6cm z nějaké řidící jednotky pro dron), který kromě time pulse výstupu

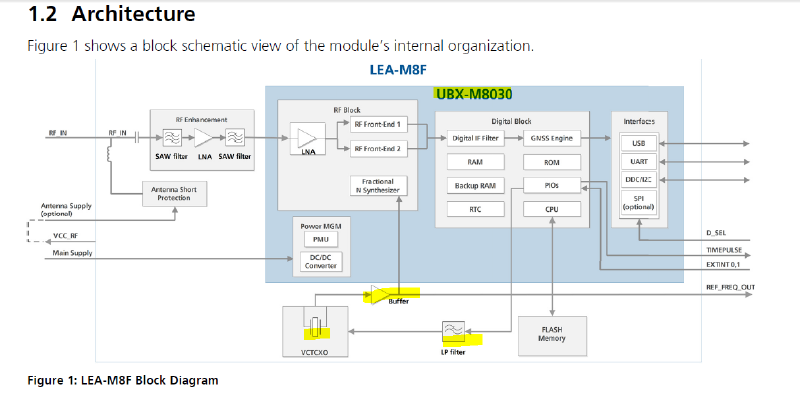

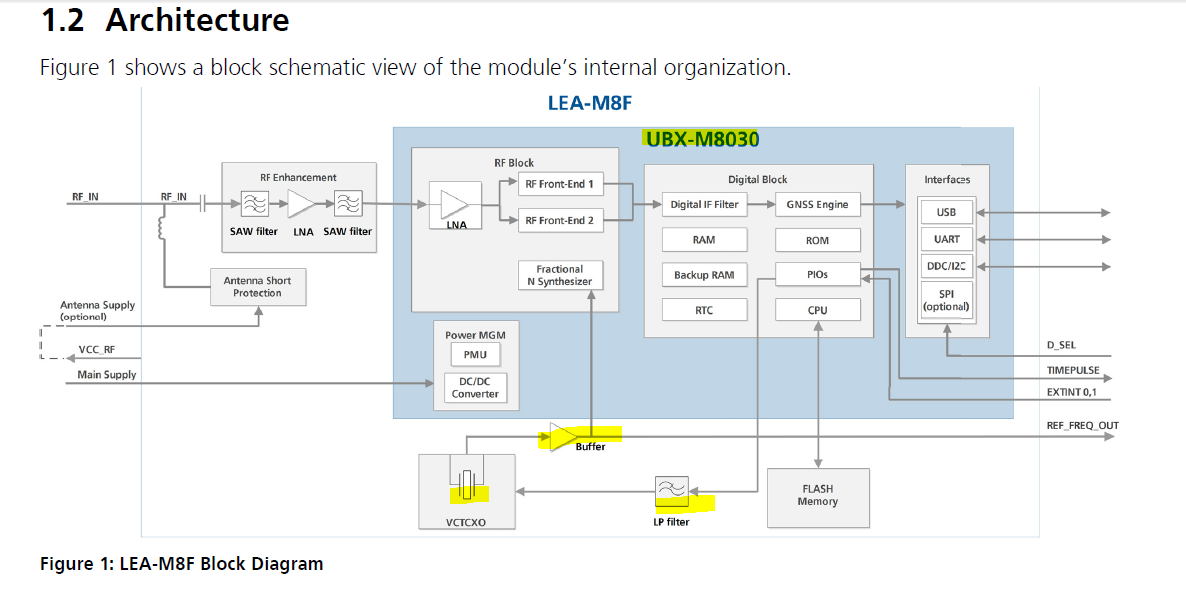

umí i přímo řídit VCXO (!), takže netřeba další PLL obvody viz obr. a
dokumentace v příloze. Modul je velmi citlivý - GPS lock dosáhne, i
když ho mám v místnosti položený na stole vedle NB. Není nezajímavé,
že modul má dva RX, oba na SDR technologii... Zatím jsem nikde nenašel
prodrobný design a výrobce bližší popis posílá jen na vyžádání,
nicméně by to řešilo přesnou FRQ jednou a provždy.
Takže další zábava na dlouhé zimní večery :)
73 de OK1DXD
PS: Ještě pochopitelně nemám hotový ani prototyp, čekám až mi U-blox
pošle další dokumentaci, protože z té, co je běžně dostupná na webu,
není uplně zřejmé jak se M8030 programuje, takže zatím to je jen
jako zajímavý koncept, který bude potřeba vyzkoušet. U-blox dělá
hotový modul M8F s celým řešením, tedy i VCXO, ale ten stojí asi
300USD a není k mání v obvyklé distribuci, tedy když jich nekoupíš
rovnou 100ks a pod...
