NEJNOVĚJŠÍ THEORIE O ŠÍŘENÍ ULTRAKRÁTKÝCH VLN
[1948]
Ing. Pavel Rohan, OK1WE
Původní theorie přímočarého šíření ultrakrátkých vln byly brzy doplněny poznatky o ohybu a lomu, na jejichž základě byla vysvětlována možnost zachycení signálu stanic umístěných za hranici optické viditelnosti. Na tomto stavu ustrnula theorie šíření ultrakrátkých vln až do války, kdy se začalo používat ultrakrátkých vln v daleko větši míře než tomu bylo do té doby, jednak pro účely sdělovací a jednak pro radar. Mnoho učenců a techniků začalo intensivně studovat ultrakrátké vlny, vliv počasí a podnebí na ně a vznikly nové theorie vysvětlující zjištěné nepravidelnosti jejich šíření.
Radar pracující na frekvenci kolem 600 Mc/s a umístěný za války na Maltě zaznamenal body na Sardinii a v Řecku vzdálené 560 a 650 km. Takové záznamy samozřejmě rušily možnost detekce letadel a lodí, ke kterémužto účelu byl zde radar instalován. Pozorováním bylo zjištěno, že taková nepravidelnost radarové detekce nastává nejčastěji v tom případě, když vysílač i cíl jsou blízko k zemskému povrchu. Ještě vice překvapilo, když radar pracující na frekvenci 200 Mc/s v Kalkutě v Indii, umístěný nad deltou řeky Gangu na věži asi 60 m vysoké, zaznamenal cíle na arabském pobřeží, vzdálené 1500 až 2500 km. Je tedy zřejmé, že za příznivých meteorologických podmínek šíření ultrakrátkých vln není omezeno na optickou viditelnost. Vznikly dvě theorie vysvětlující uvedené zjevy.

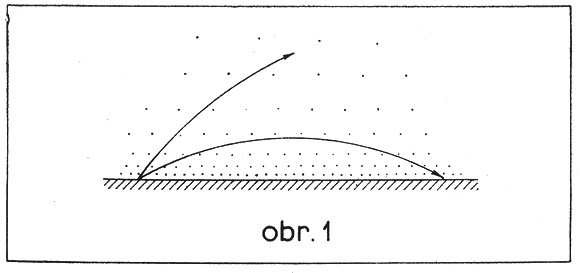

Uvedená theorie nevysvětluje dostatečně všechny zjevy společně se šířením ultrakrátkých vln v nižších vrstvách atmosféry. Nevysvětluje na př., proč super-refrakce ovlivňuje jenom vlny ultrakrátké a neovlivňuje vlny delší, na př. rozhlasové.

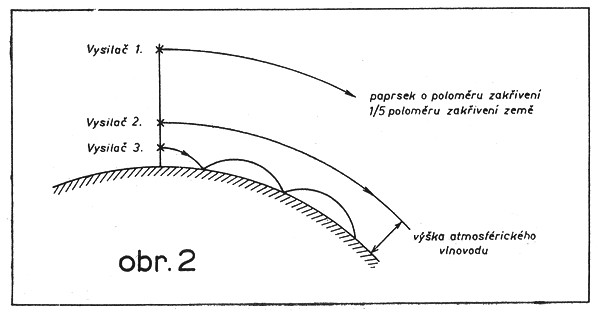

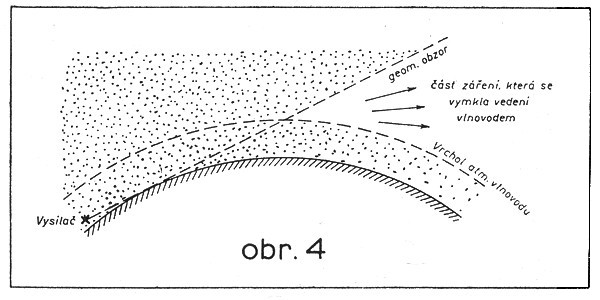

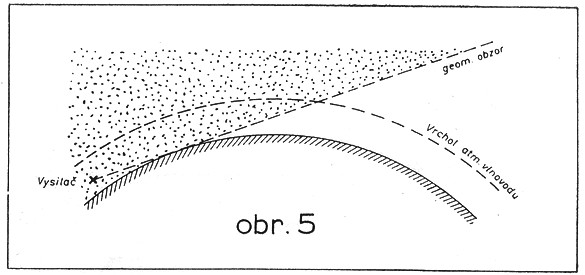

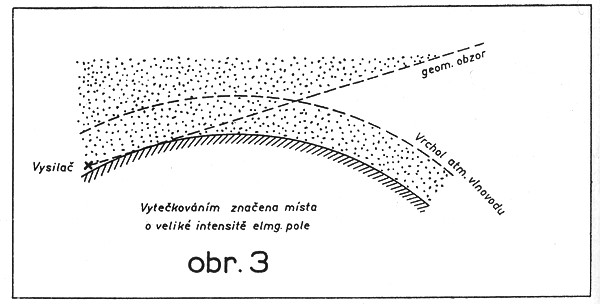

Atmosférický vlnovod chová se jako skutečný vlnovod používaný v technice centimetrových vln. Vlnovod, jak známo, přenáší účinně vlny, jejichž délka je v určitém poměru k jeho rozměrům. Čím je délka vlny, kterou chceme přenášet, větši, tím větši musí mít vlnovod rozměry. Podobně tomu je u vlnovodu atmosférického. Atmosférický vlnovod výšky asi 65 m přenáší účinně vlny centimetrové a decimetrové, ale přenáší ještě, ovšem s menší účinnosti, vlny délky několika metrů. Přijímač umístěný v tomto atmosférickém vlnovodu zachytí signály vystlané za geometrickým obzorem (obr. 4). Delší vlny nejsou, jak již bylo poznamenáno, tak účinně vedeny vlnovodem; část energie uniká z vlnovodu a intensity pole ubývá exponenciálně i ve vlnovodu. Šíření se začíná podobat normálnímu šíření elektromagnetických vln (obr. 5). Vlny delší než 10 m nejsou vlnovodem vůbec ovlivňovány. Vlny délky 1000 m by vyžadovaly vlnovod výšky 10.000 m. Takto vysoké atmosférické vlnovody se v praxi nevyskytují a proto vlny delší, na př. rozhlasové, nemohou jimi být ovlivňovány. I za normálních podmínek šíření existuje atmosférický vlnovod výšky asi 3 m, který, ačkoli je příliš nízký pro vedeni centimetrových vln, přece snižuje jejich útlum za geometrickým obzorem (obr. 5). Vlny jsou v tomto případě částečně vedeny vrstvou atmosféry nad vlastním vlnovodem a šíření se podobá případu znázorněnému na obr. 3.
Meteorologickou podmínkou zvýšeného dosahu ultrakrátkých vln
je, aby horní vrstvy atmosféry ve výšce několika set metrů byly značně teplejší
než povrch země. Nutno však uvážit, že teploty ubývá se vzrůstající výškou, a to
i za suchého a dobře promíchaného stavu atmosféry, takže bude-li atmosféra ve
výšce několika set metrů mít stejnou teplotu jako zemský po vrch, může se mluvit
o neobyčejně vysoké teplotě horních vrstev atmosféry. Hustota teplého vzduchu je
menší než hustota vzduchu studeného nad zemským povrchem a její úbytek se
vzrůstající výškou je značný. K super-refrakci může tedy dojít, je-li teplota horních vrstev atmosféry na př. o 5º C vyšší než teplota povrchu zemského. Dosud však nebyl uvažován vliv vodních par obsažených v atmosféře. Úbytek vodních par se vzrůstající výškou zvyšuje ohyb paprsku. Jedná se ovšem o neviditelnou vodní páru a ne o kapky vody v mracích nebo mlze. Vliv těchto par bude zvláště silný, když úbytek obsahu vodních par v atmosféře blízko nad zemi bude náhlý. Všeobecně lze říci, že šíření ultrakrátkých vln bude normální za špatného počasí, kdy atmosféra je dobře promíchána. Za hezkého počasí, bez větru, vzduch vyšších vrstev atmosféry klesá a přináší vzduch teplý a suchý vzhledem ke vzduchu na povrchu země do výšky několika set metrů nad zemi. Toto se však nemusí dít po celém kraji i po celou periodu hezkého počasí. Předpokládejme, že počasí je pěkné a že horní vrstvy atmosféry jsou neobyčejně teplé a suché. Všimneme si nejdřív, co se děje ve vnitrozemí. Ráno je obloha jasná a svití slunce. Země se ohřeje a asi v poledne se její teplota rovná teplotě horních vrstev atmosféry. Odpoledne vrstev atmosféry stejná jako teplota vzduchu blízko povrchu země; přibližně totéž platí i o vlhkosti. Po západu slunce je obloha jasná a povrch země vyzařuje teplo nahromaděné během dne. Teploty země rychle ubývá, ale teplota vrchních vrstev atmosféry se skoro vůbec nezmění a v noci proto bude vyšší než teplota povrchu země. Nastává tedy situace vhodná pro super-refrakci. Jak je tomu na moři? Teplota moře se nezmění znatelně během dne, čímž se poměry značně zjednoduší. Vzduch na moři je za pěkného počasí často chladnější a vlhči než horní vrstva atmosféry, proto zde dochází k super-refrakci mnohem častěji a po mnohem delší dobu. K super-refrakci dochází nejčastěji v krajích tropických a subtropických, na př. kolem Středozemního moře. V krajích s podnebím mírným, na př. u nás, dochází k super- refrakci častěji v létě než v zimě. V polárních krajích dochází často k nepravidelnostem šíření ultrakrátkých vln, dosud však nejsou z těchto krajů žádné údaje. V zimě může dojít také k super-refrakci, jelikož země pokrytá sněhem se během dne nemůže zahřát na teplotu horních vrstev atmosféry. Vcelku lze shrnout: K nepravidelnostem šíření ultrakrátkých vln dochází, když se vyskytnou znatelné rozdíly teploty a vlhkosti mezi povrchem země a horními vrstvami atmosféry. Tyto se vyskytují nejčastěji tam, kde je rozdíl teploty a vlhkosti, na př. mezi dnem a noci nebo mezi zemí a mořem. Pěkné počasí způsobí potřebný rozdíl teplot a vlhkosti. Tropické podnebí lze považovat za prototyp pěkného počasí. V tropických krajích je pozorovatelná super-refrakce často po celé léto na všech vlnových délkách od několika metrů až k centimetrovým vlnám, kdežto v krajích s mírným podnebím je super-refrakce pozorovatelná jen za period velmi pěkného počasí a obyčejně jen na nejkratších, hlavně centimetrových vlnách. Krátké vlny 1948 str. 90 přepsal a upravil pro web OK2KKW Matěj, OK1TEH
|
