Regulační attenuátory

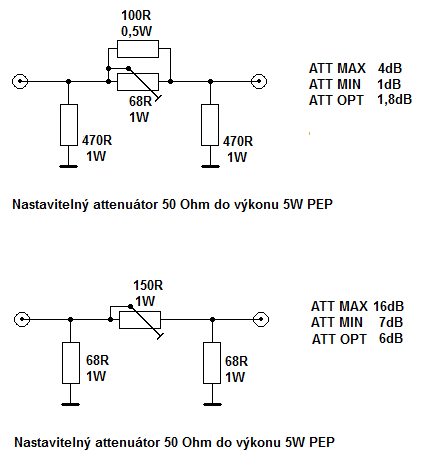

Zdravím vás. Dnes pár slov o takové blbosti. Již jsem tu několikrát psal o rozdělování výkonů pro správné buzení různých PA, ale když už postavíte takový PA, který je schopen dát o pár (desítek, či stovek) wattů více, než ten druhý a navíc se během provozu teplem mění jeho zisk jako u všech polovodičových PA, je třeba jeho výkon mít možnost plunule regulovat, nejen proto aby někteří operátoři, kterým ručička wattmetru neklepe o konec stupnice neztráceli motivaci, ale aby, a to zejména, nebyl žádný ze zesilovačů ve vysílacím řetězci ani o půl dB přebuzen a neprodukoval tak pro ostatní soutěžící nepříjemné spletry. Potom je na místě do takového PA (nebo jeho budiče, či mezi ně) regulovatelný útlumový článek, kterým lze úroveň buzení nastavit. Používám k tomu cermetové potenciometry Tesla TP052, nebo větší  TP195 v zapojení podle obrázku:

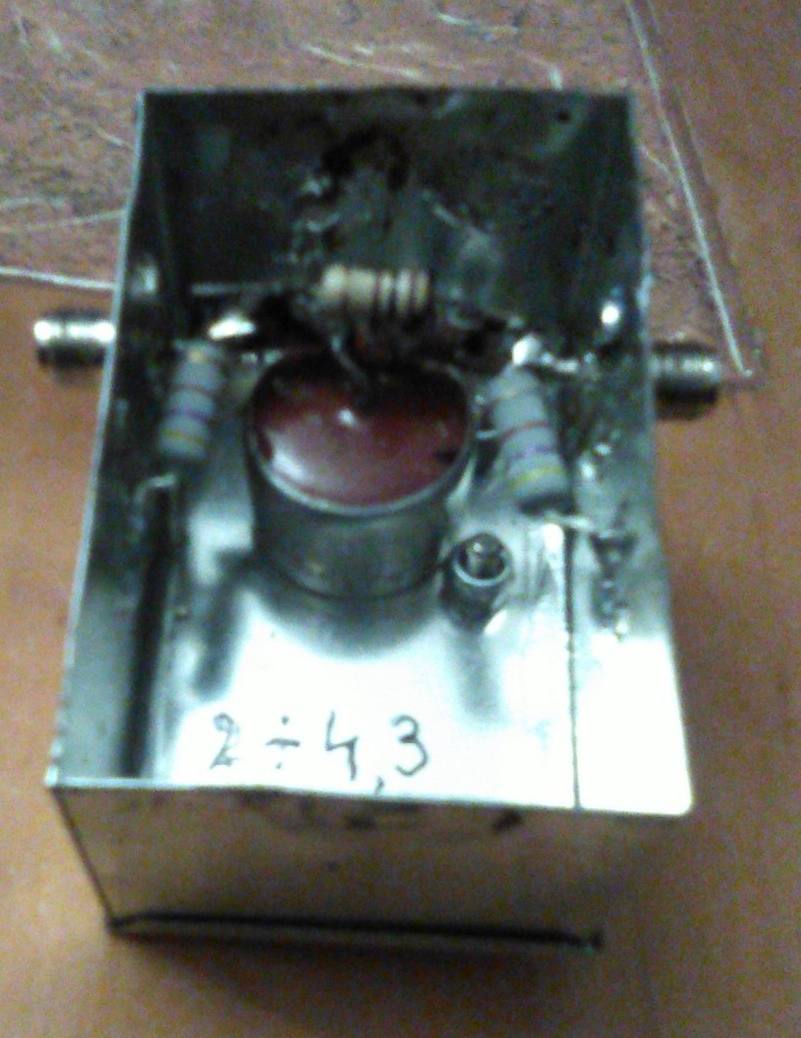

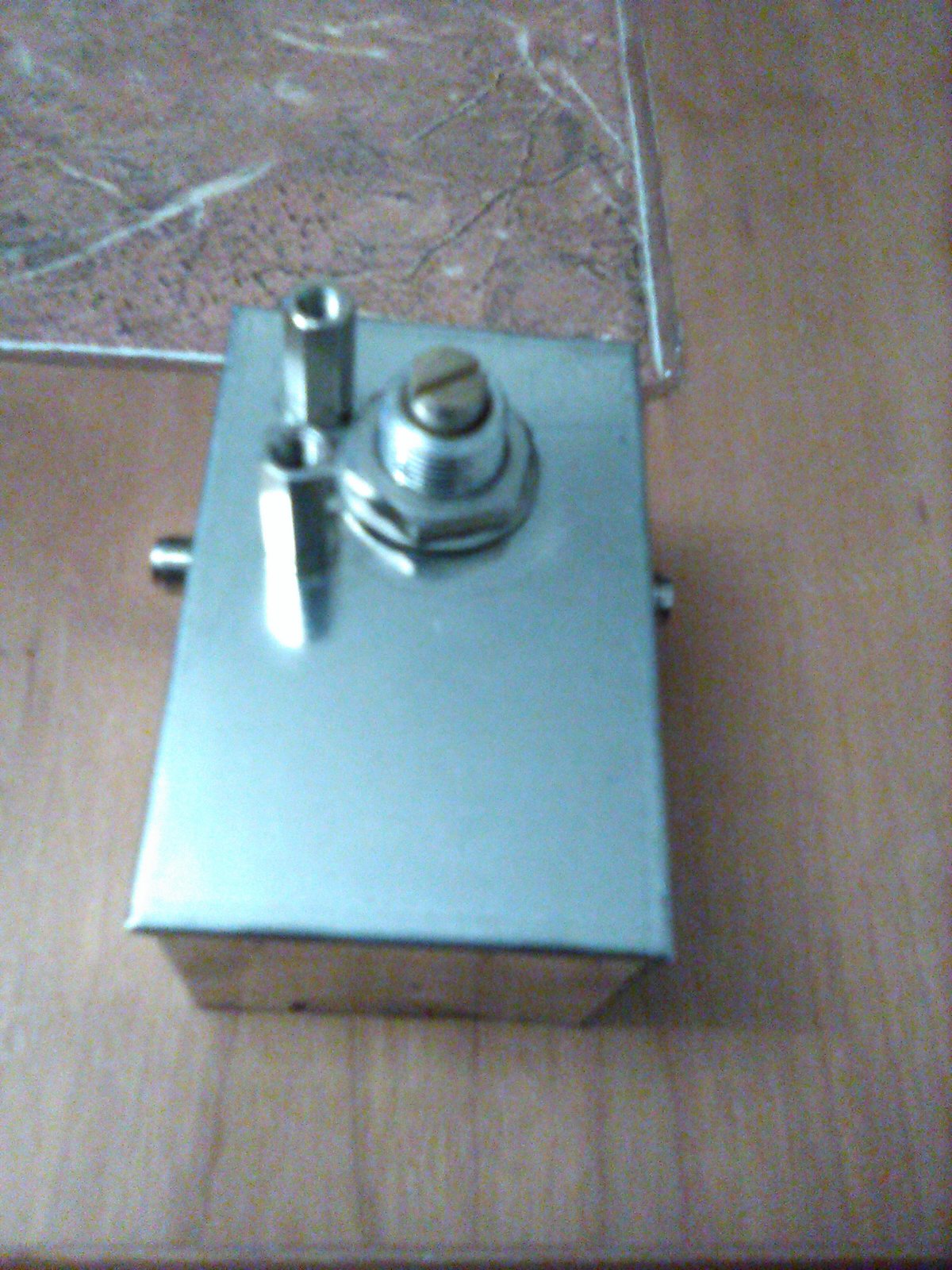

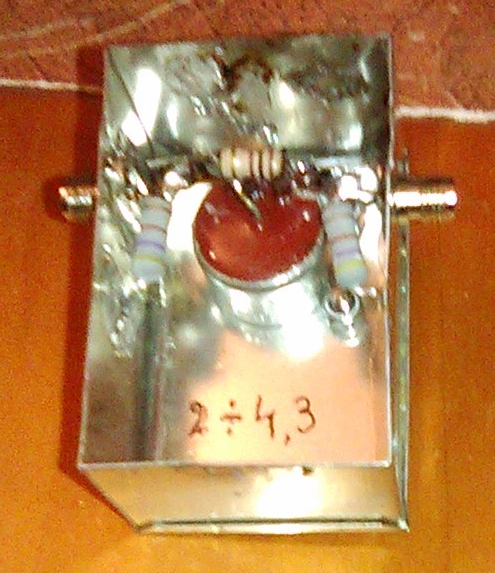

Regulační schopnost není velká, ale i ± 1,5dB regulace stačí zabránit přebuzení PA, nebo naopak jeho plnému nevybuzení (pozor na chlazení PA!). Stačí attenuátor vestavět do malé krabičky z počínovaného plechu se dvěma (třeba SMA) konektory.   Tyto útlumové články nejsou vhodné pro pásma nad 1GHz! Attenuátory lze řadit do série. Omlouvám se za nekvalitní fotky.

73 ok1vpz
