Stručné informace o radioteleskopu

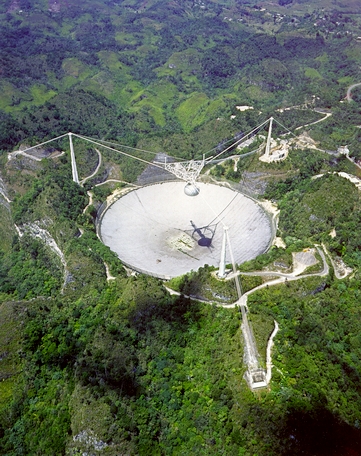

V Portoriku poblíž Areciba stojí dosud největší anténa. Je vybudována v přirozené prohlubině, kterou bylo nutno jen „maličko“ přičesat. Zemní práce měly objem asi 230 000 m³ zeminy. Plocha reflektoru je zhotovena z ocelového pletiva (velikost ok 12 x 12 mm), zavěšeného na lanoví a vypnuté ho do plochy téměř přesně kulového vrchlíku. Odchylky od přesně kulové plochy jsou jen ± 2,5 cm. Průměr zrcadla je 305 m, poloměr zakřivení 265m, zrcadlo zabírá plochu 7,5 ha, zisk antény v pásmu 432 MHz je neuvěřitelných 56 dBd a hlavní lalok má šířku cca 0,3 úhlového stupně.

Jak je možné takovou anténu, vestavěnou do důlku na tváři Země, zamířit do určitého směru? Odpověď dává umístění - Portoriko, které leží jen 18 stupňů severně od rovníku. Je-li anténa v blízkosti rovníku, otáčí se se Zemí jednou za den, jako kdyby byla natáčena nějakým hodinovým strojem. Přitom její paprsek „zametá“ nejzajímavější oblasti oblohy v okolí ekliptiky, v níž krouží planety. Přehlížený pás se může rozšířit naklápěním paprsku. Pochopitelně nelze naklánět údolí nebo i anténu v něm instalovanou. Stačí však, aby rádiové oko „šilhalo“. Toho lze dosáhnout tím, že se zářič, ozařující reflektor, vychyluje do stran. Proto je umístěn na otočném rameni a reflektor má tvar kulové plochy. Takto lze paprsek odchýlit od nadhlavníku až o 20°.

Na umístění antény v Portoriku měly vliv i jiné příčiny. Teplota tam jen málo kolísá. Nebylo proto nutné klást velké požadavky na teplotní roztažnost použitých materiálů. Dále tam bylo přírodní údolí vhodného tvaru, ukryté mezi kopci, a tedy chráněné před větry. Místo je daleko od průmyslových středisek - rádiové rušení je minimální.

Informace o příští aktivitě

Radioklub KP4AO (Arecibo Observatory) v FK68OI dnes přeposlal přes WP3R a K1JT QSP, že bude opět QRV 70cm EME v pondělí 22. března 2010. Frekvence bude opět 432.045 MHz (díky dopplerovu posunu v našich končinách je třeba hledat KP4 kolem 432.044 MHz). Značka zůstane KP4AO a okno bude mezi 21 až 23.30h GMT. Mod CW a SSB. Neočekává se provoz v JT65, Joe K1JT správně připomíná, že signál z Areciba opravdu slabý není a šanci na QSO má každá tropo stanice, slyšet KP4AO by v maximu dokonce měly stanice i na anténu tvořenou obyčejným dipólem. O zařízení KP4AO si můžete přečíst aktuální informaci tady. Další aktivita bude 17. dubna během akce na připomenutí letu Apolla 13, další informace viz: http://echoesofapollo.com/moon-bounce. Aktuální informace o provozu KP4AO najdete na webové stránce:  http://www.ok2kkw.com/arecibo_2010pre.htm. Audio záznam pátečních testů můžete najít m.j. například na blogu OK2POI.

Takže nakonec ještě jednou a shrnuto:

Kdy? 22. března 2010  od 20:40 do 23:20h UTC

Kde poslouchat? V okolí kmitočtu 432.045 MHz (pravděpodobně na 432.044,3 MHz)

Kde volat? Zhruba o 500 Hz výše

Jaké minimální zařízení pro CW QSO? Teoreticky by mělo stačit i jen cca 12el yagi a 50W na svorkách antény. Není vyloučeno, že  KP4 může být slyšet i na dipól. Problémem ale asi bude pile-up, protože se dá očekávat, že KP4AO budou volat  stovky stanic současně. Proto větší vyzářený výkon (a dostatečná trpělivost) bude jen žádoucí. O provozní kázni ani nemluvě...

Kam směrovat anténu na Měsíc?

Praha a okolí OK1                  Olomouc JN89 a OK2/OM stanice      Košice KN08 a okoli

UTC  Elevace[°]  Azimut [°]        UTC   Elevace[°]  Azimut [°]       UTC  Elevace[°]  Azimut [°]
------------------------------------------------------------------------------------------------
21:00     33.8       269.1         21:00      32.0       271.6        21:00     29.4       274.9
21:10     32.3       270.9         21:10      30.5       273.4        21:10     27.8       276.6
21:20     30.7       272.7         21:20      28.9       275.1        21:20     26.2       278.3
21:30     29.2       274.5         21:30      27.3       276.9        21:30     24.7       280.0
21:40     27.6       276.3         21:40      25.8       278.6        21:40     23.1       281.7
21:50     26.1       278.0         21:50      24.2       280.3        21:50     21.5       283.3
22:00     24.6       279.7         22:00      22.7       282.0        22:00     20.0       285.0
22:10     23.0       281.5         22:10      21.2       283.6        22:10     18.5       286.6
22:20     21.5       283.2         22:20      19.6       285.3        22:20     17.0       288.3
22:30     20.0       284.8         22:30      18.1       287.0        22:30     15.5       289.9
22:40     18.5       286.5         22:40      16.7       288.7        22:40     14.0       291.6
22:50     17.1       288.2         22:50      15.2       290.3        22:50     12.5       293.2
23:00     15.6       289.9         23:00      13.7       292.0        23:00     11.1       294.9
23:10     14.1       291.6         23:10      12.3       293.7        23:10      9.7       296.6
23:20     12.7       293.3         23:20      10.9       295.4        23:20      8.3       298.3
23:30     11.3       295.0         23:30       9.5       297.0        23:30      6.9       300.0

Reporty o poslechu, případně nahrávky prosím posílejte na mail ok1teh@seznam.cz  přehled spojení bude umístěn na webu OK2KKW.com

73GL

Matěj, OK1TEH
