Matěji,

dnes mne zavolal přes QO-100  ON5GS a mluvil i česky. Ptal jsem se ho jak k tomu přišel a on mi připoměl, že s Vámi jezdí kontestovat, což jsem věděl, jen jsem si nevzpomněl.Udělal jsem nějaké fotky, mám to teprve druhý den v provozu a ještě s tím neumím... Nemohl jsem si nechat ujít alespoň tu technickou stránku věci, pomohl mi OK1VEN a kdybych to uměl s tím programem na počítači, tak by to byla jednoduchá záležitost, takhle jsem tápal, ale nakonec jsem to postupně našel za několik minut.Po deseti létech jsem vzal odložené BBT zařízení a přeladil ho , málem to už nešlo, protože všude jsou mosazné postříbřené trubky průměru 6mm jako fitry a málem to už nedalo....

Je to kromě hlavičky s fázovým závěsem a SDR-ka všechno muzeum, ale zároveň důkaz, že ledacos jde a že před těmi 40 léty jsme nebyli žádní blbci...

Matěji, - prosím přepošli to ON5GS.


Pavel,OK1AIY

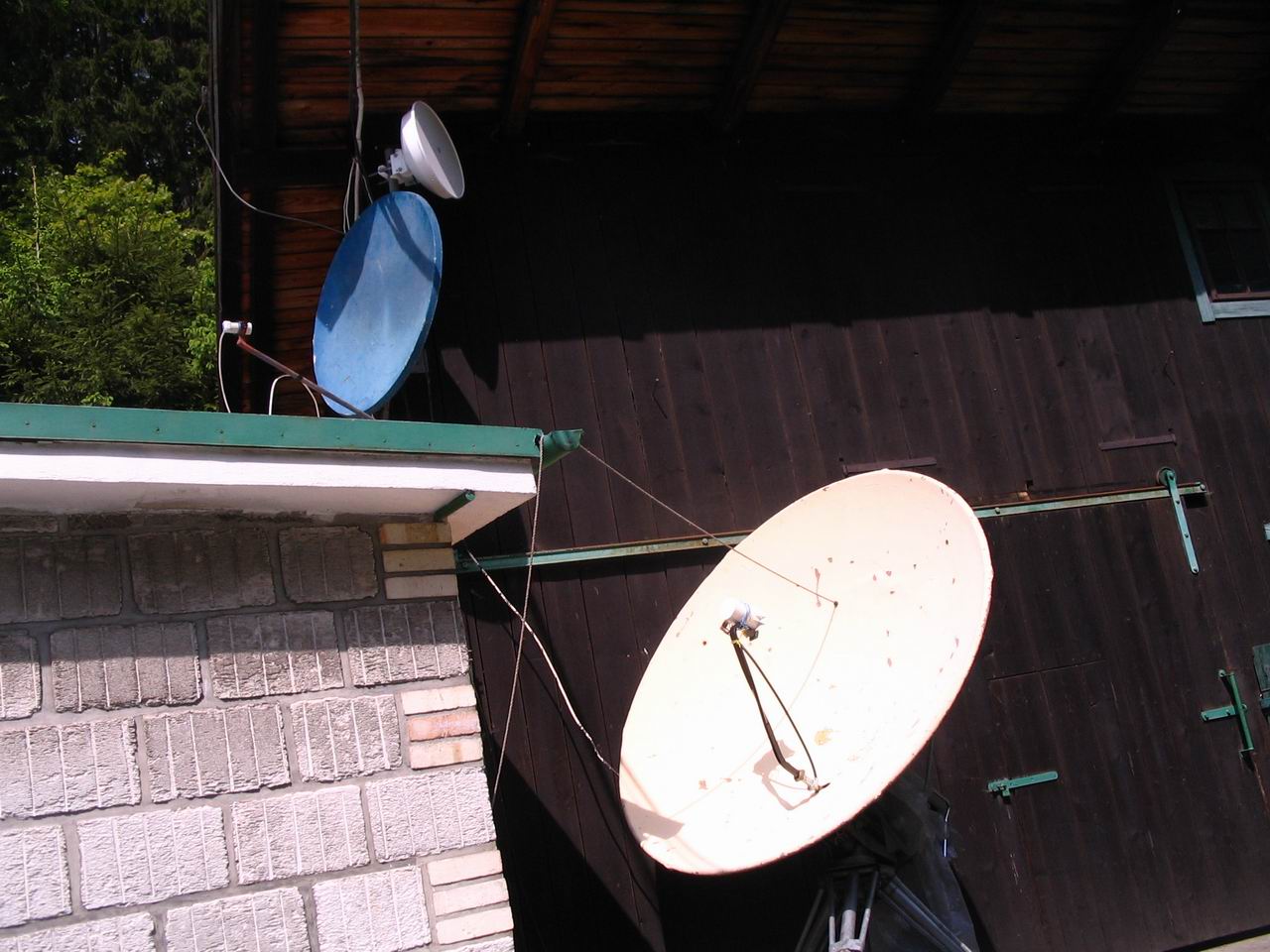

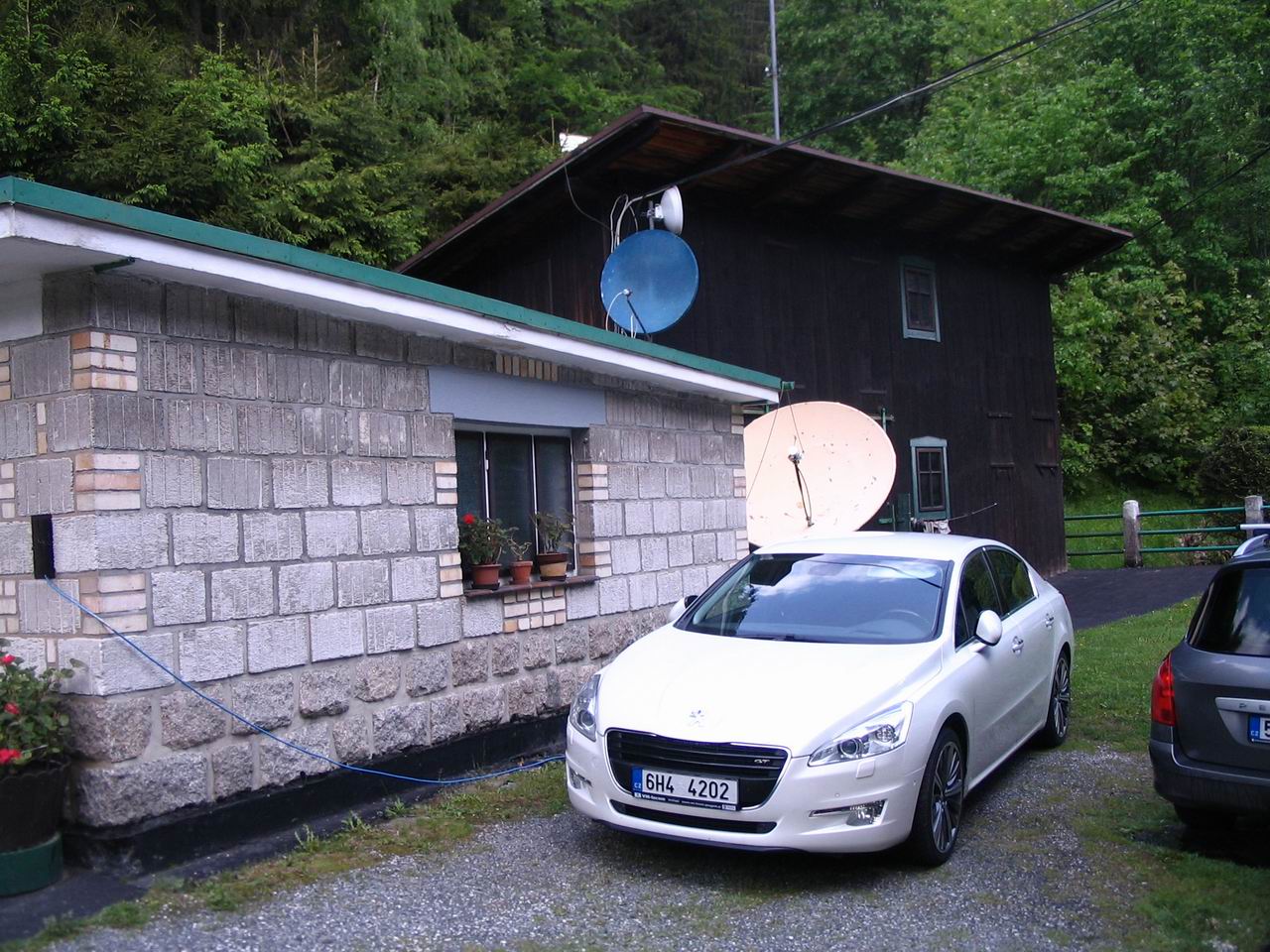

Pohled na qth OK1AIY, antény pro práci přes SAT. Pro zvětšení obrázku na něj klikni.	Pohled zblízka, modrá ofsetka je Rx, bílá 180cm je pro 2,4GHz TX a ta malá bílá nahoře je pro internet ze Žalýho.

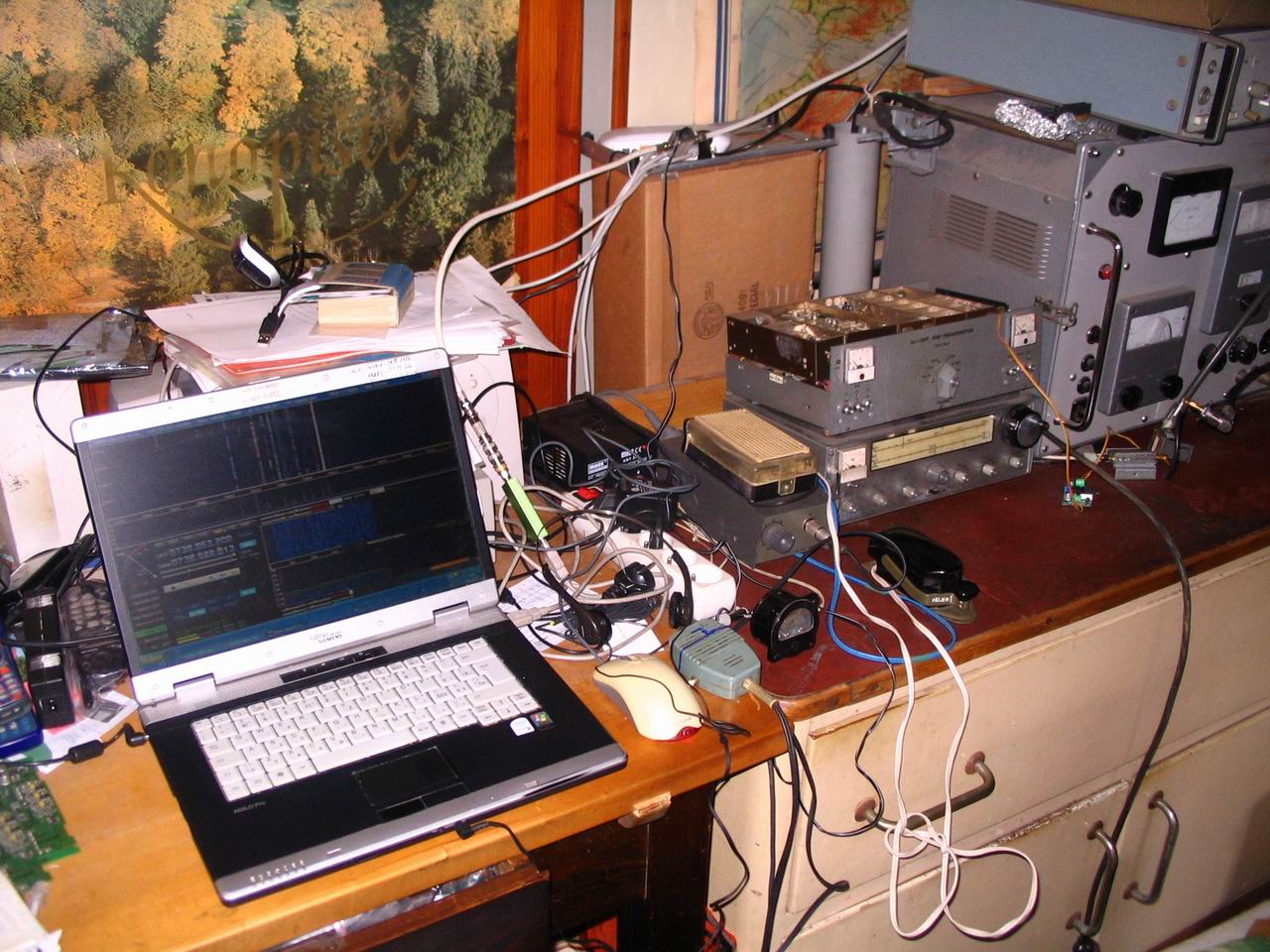

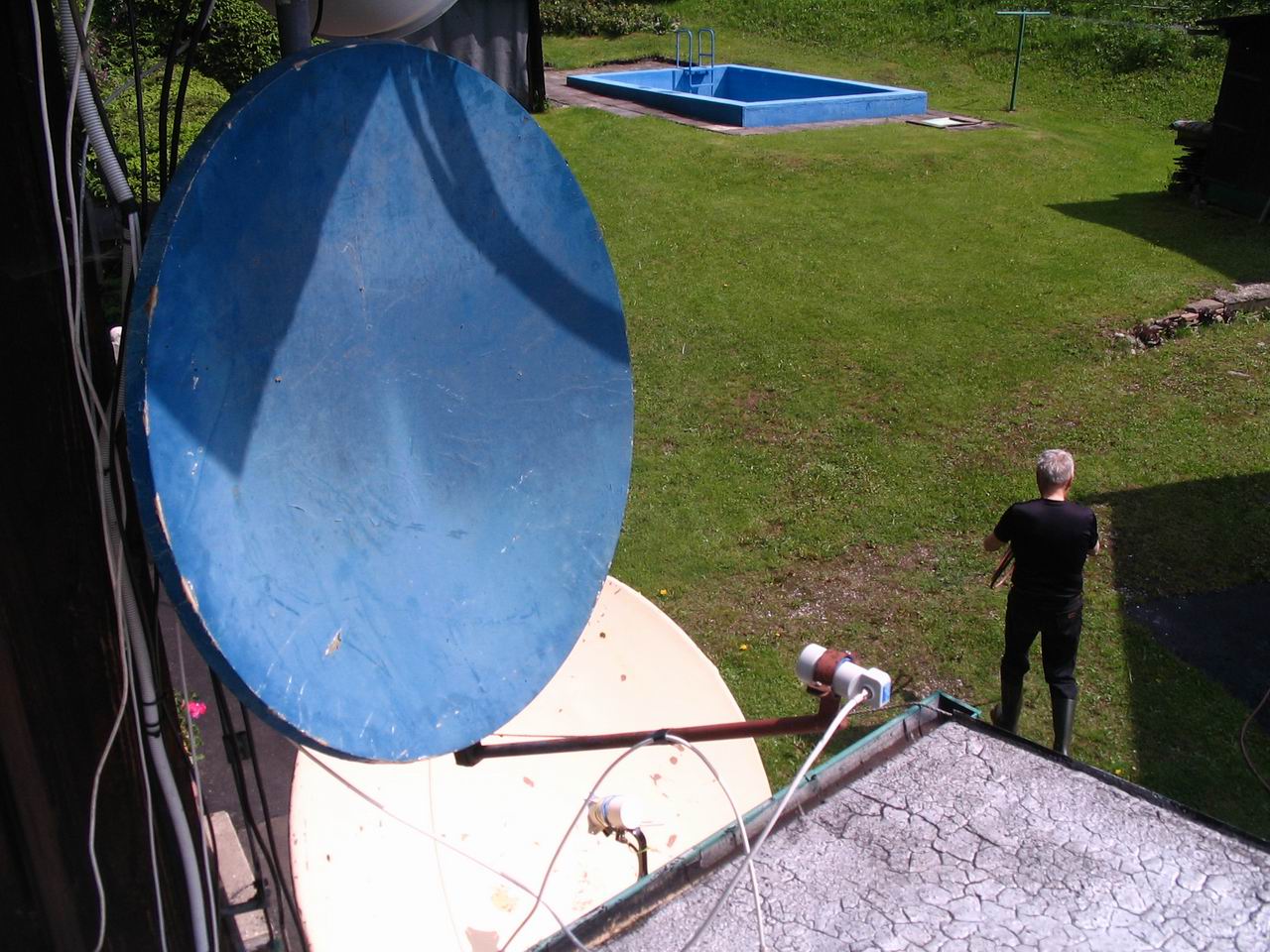

Pohled ze střechy garáže, je patrné,  je velká parabola schovaná za zdí garáže.	Pracoviště v dílně, uprostřed je BBT transceiver pro 2m,70, 23 a 13cm z let 1973 až 1980.

---

Přátelé.

posílám foto mého narychlo zbastleného pracoviště, je to jediné místo, kam to šlo postavit, ze střechy garáže mám přístup k přijímací ofsetce ze začátku 90-tých let které jsme montovali pro SAT televizi. Pro vysílání je laminátová "středovka" o průměru 180cm od spojového zařízení MT11 ze začátku 60-tých let na jejíž provizorně instalovaný 3cm zářič pro EME (jako držák) je nyní "přidrátován" ozařovač pro WiFi na 13cm s horizontální polarizací. Je polovičkou svého průměru schována za zdí garáže- budu to řešit. Koncový zesilovač 1W je asi 1m od ozařovače, z dílny napájen kabelem LDF1RN-50 dlouhým asi 30 metrů. Jako budič je první SSB tranzistorový transcevr z r.1981 (pro BBT ) mnoho let nepoužívaný,nyní přeladěný na 2,4GHz. Schema je na stránkách www.cbjilemnice.com /HAM RADIO/  v seriálu Technika SSB na mikrovlnných pásmech.

73! Pavel OK1AIY
