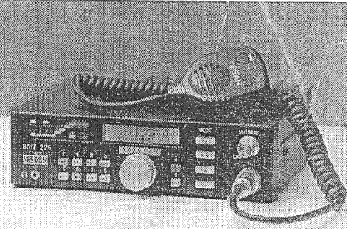

Schemata populárního transceiveru NESKOM BMT 226 (Allamat 88):

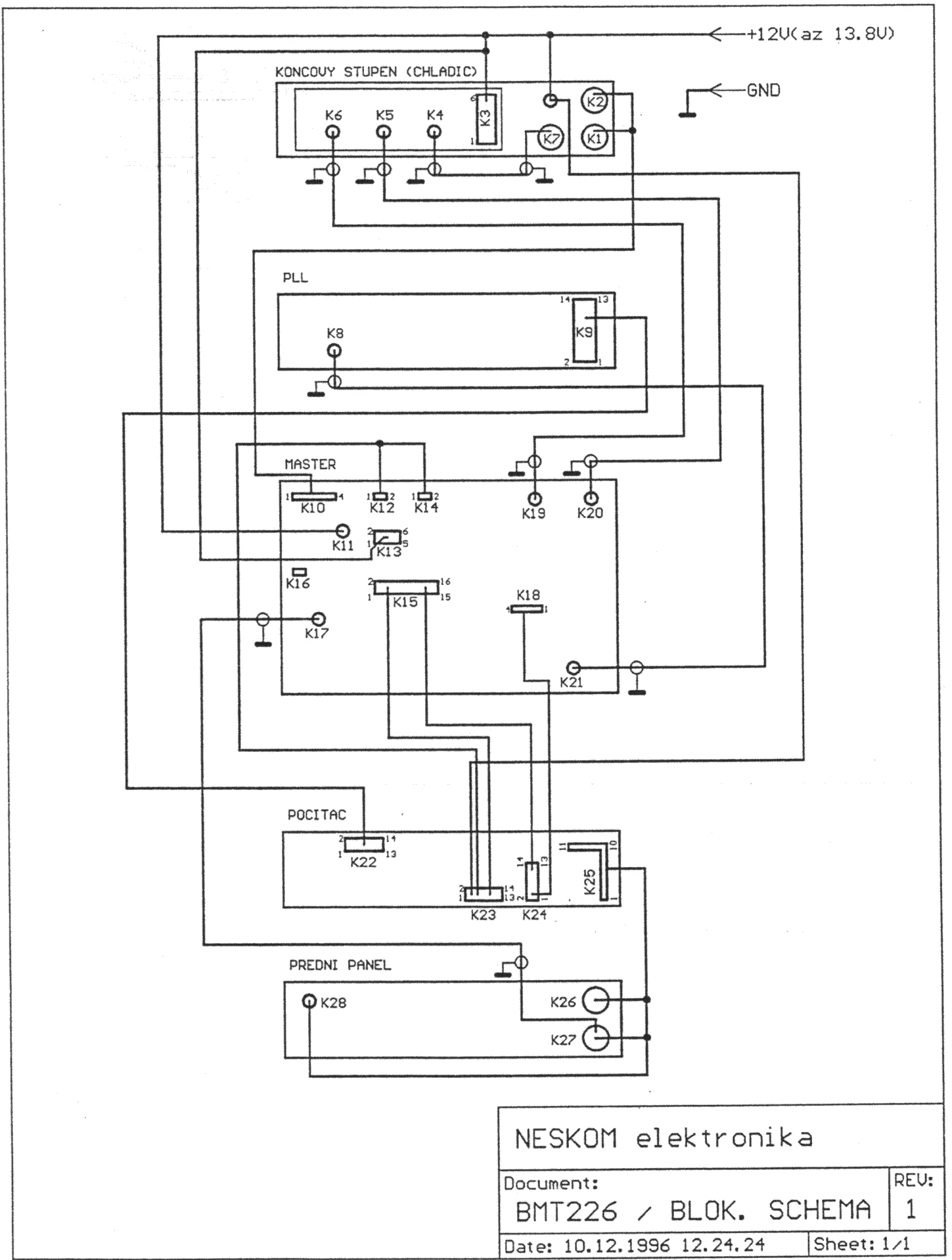

• blokové schema

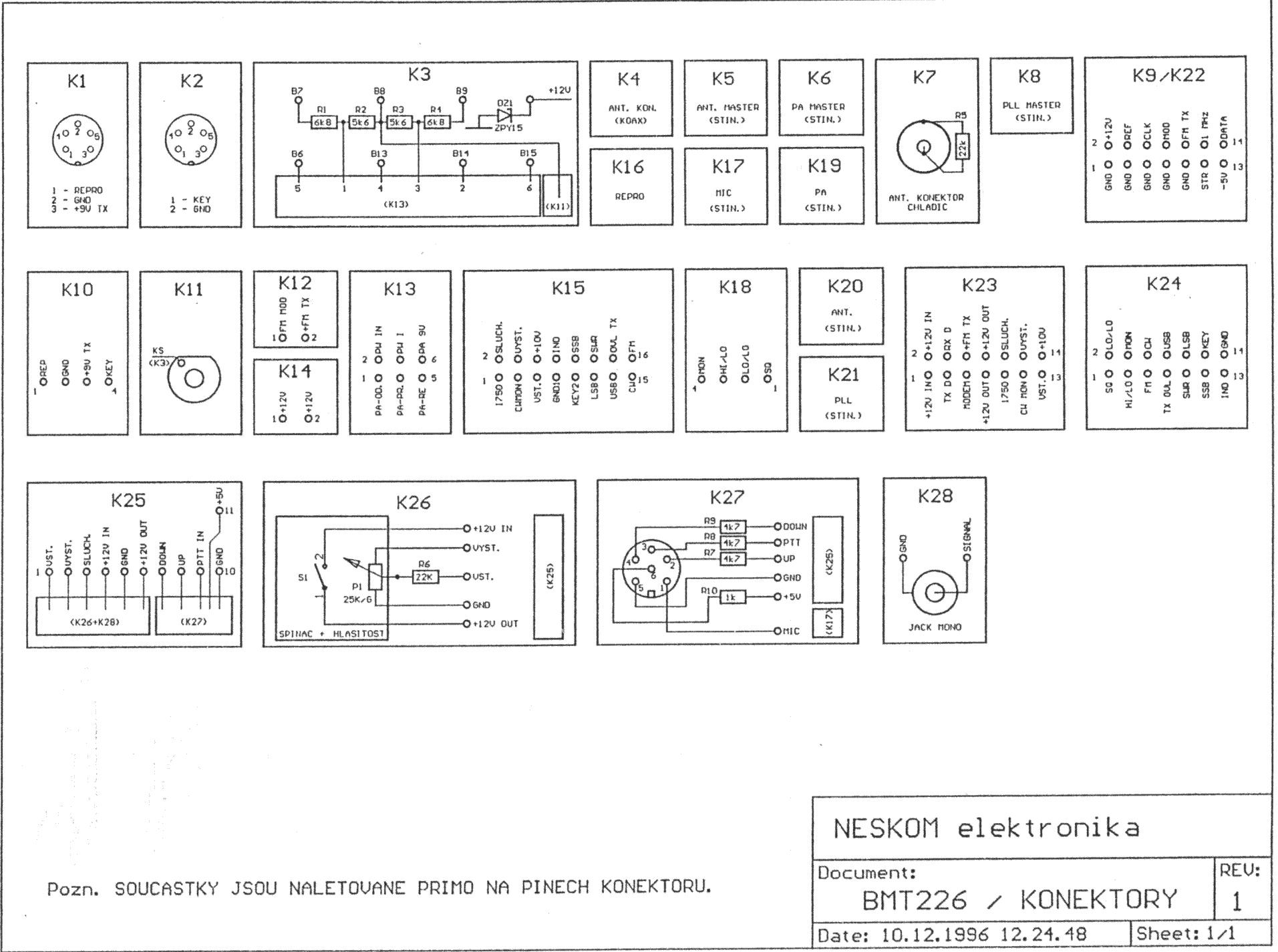

• zapojení konektorů

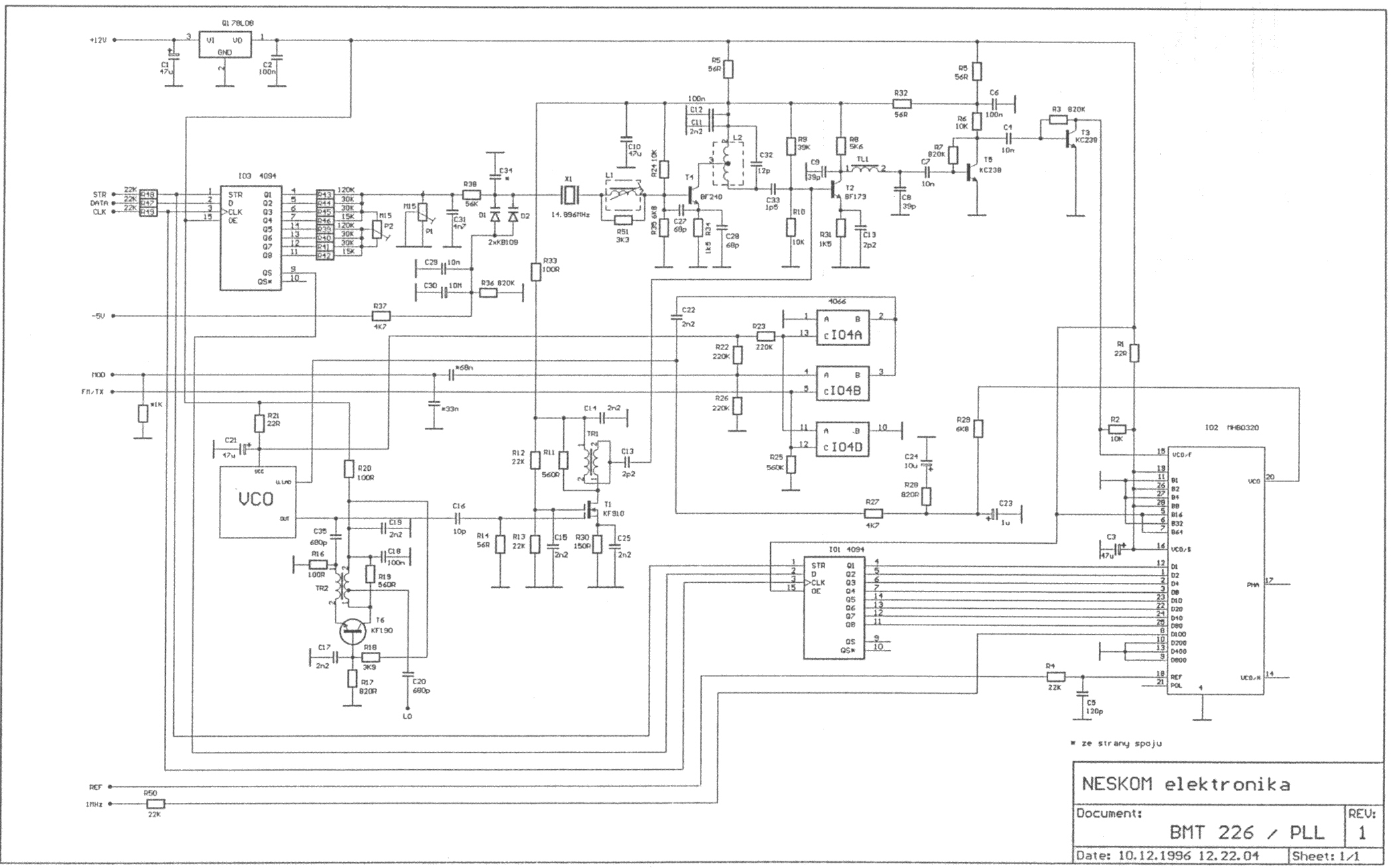

• PLL
• panel

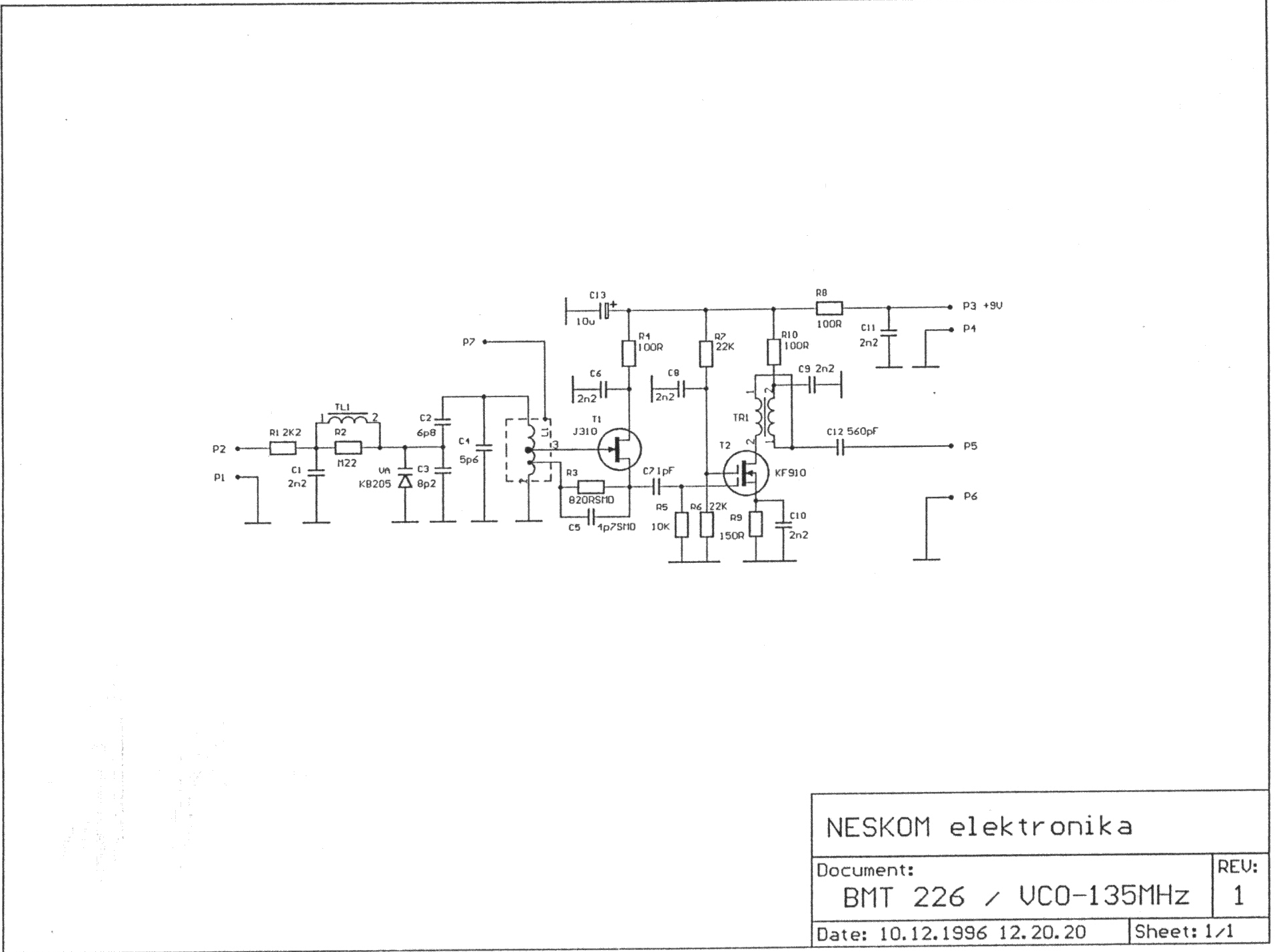

• VCO

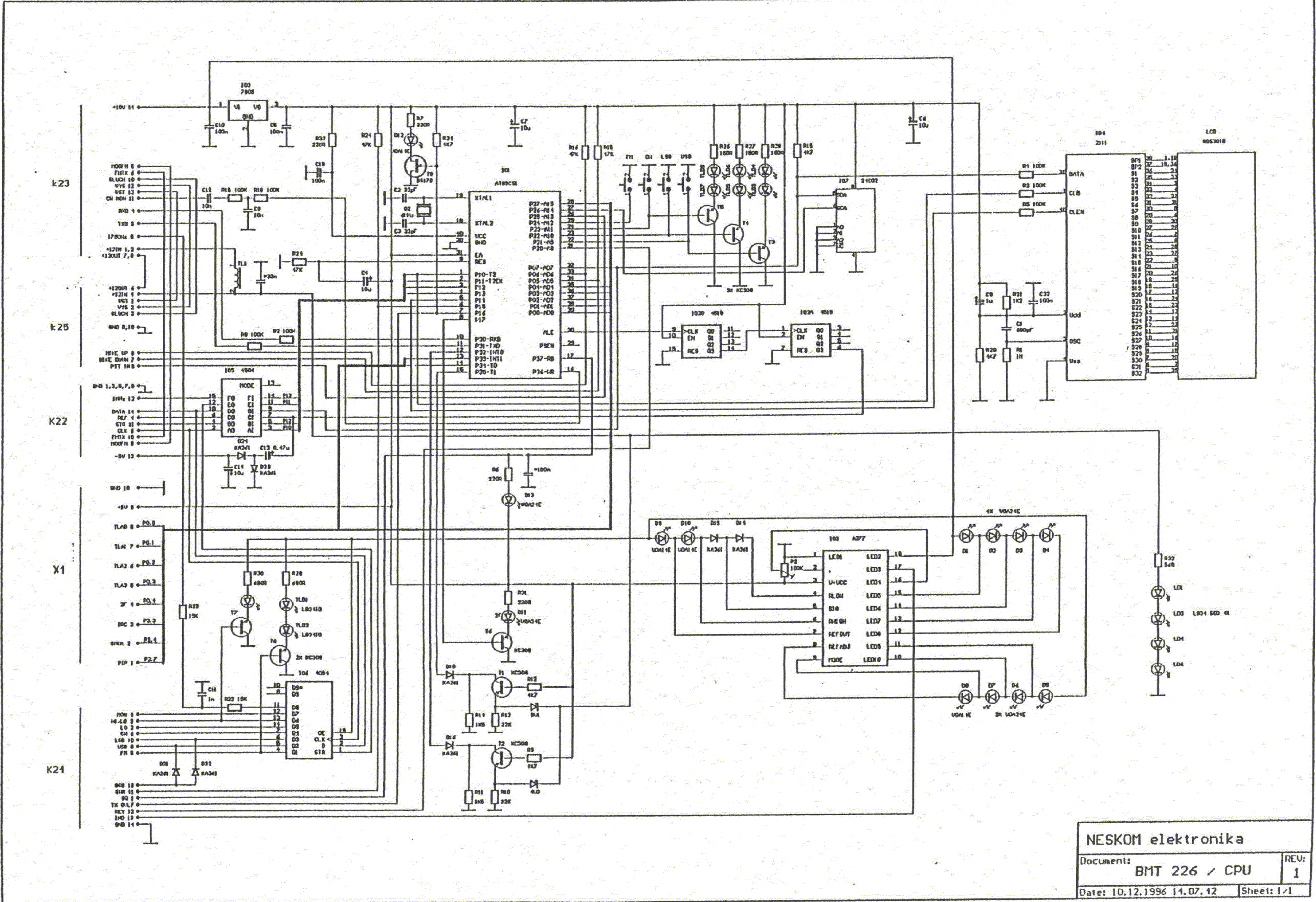

• CPU

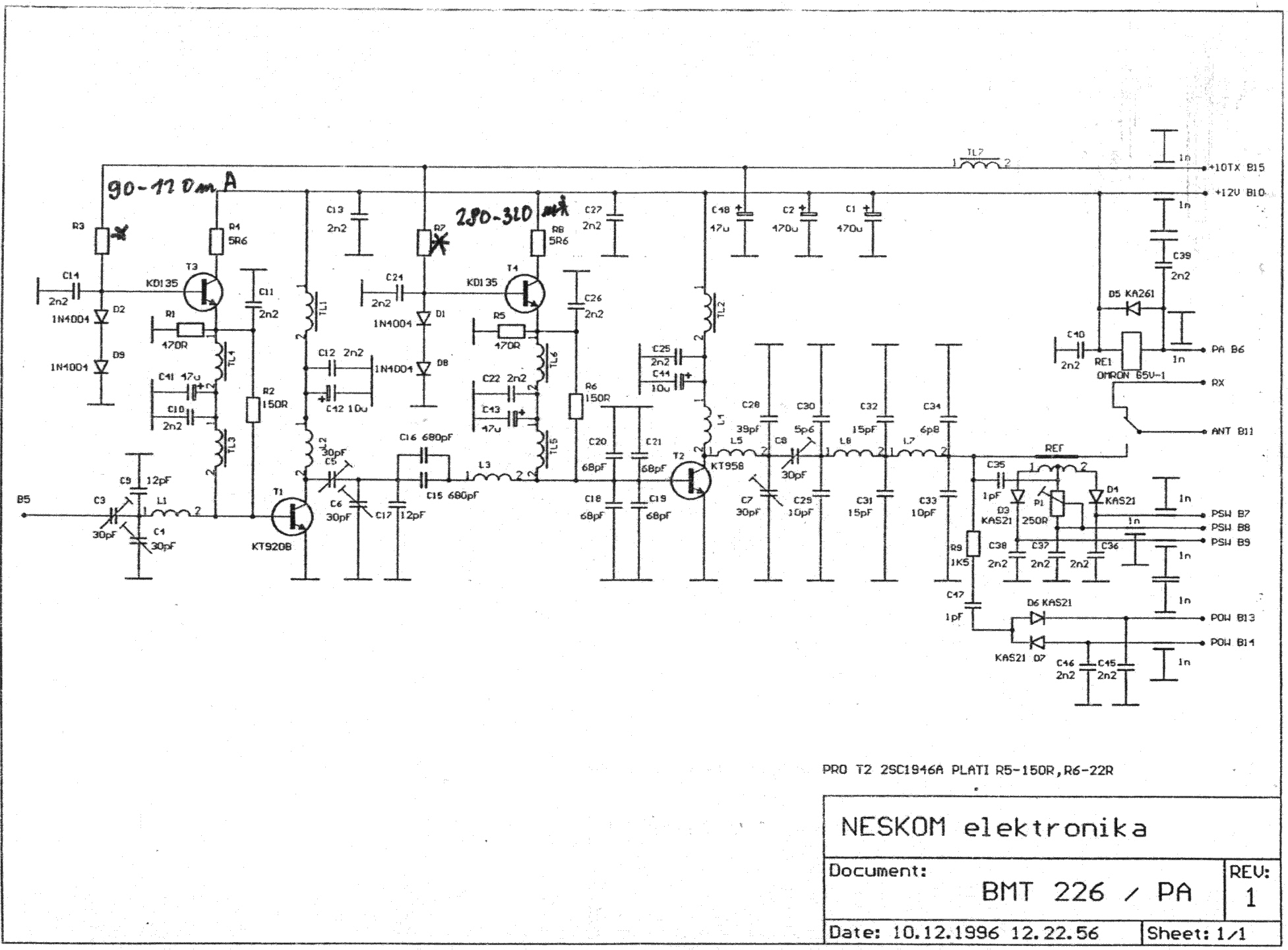

• PA

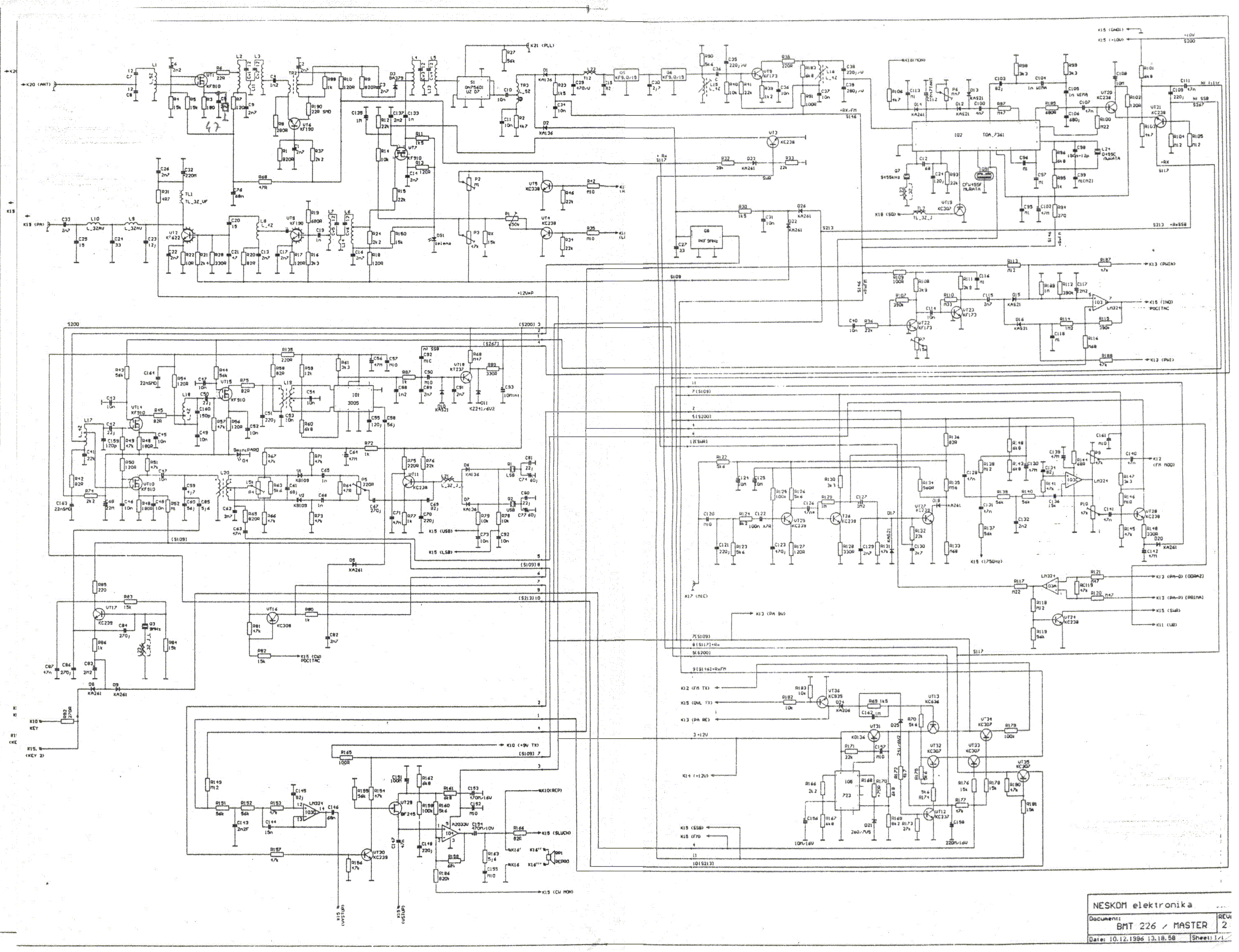

• master board BMT 226
• master board BMT 225
• Návod k použití
• další dokumentace (zip 13MB)

Získali jsme je jako nepřílíš kvalitní scany nepříliš kvalitních kopií. Přesto doufáme, že Vám mohou pomoci při hledání případného problému.

Autorem konstrukce tohoto zdařilého transceiveru je Martin OK1UMA. Vyraběla jej společnost Neskom v Benešově. Ovšem takové společnosti
vznikají a někdy také zanikají. Pokud hledáte kontakt na lidi, kteří stáli u výroby tohoto podařeného transceiveru, ptejte se nyní u firmy Dukom.
___________________________________________________________________________________

Popis a dokumentace transceiveru R2CW je ke stažení (3.8MB) zde.
Schemata, úpravy a historie transceiveru Sněžka zde.
